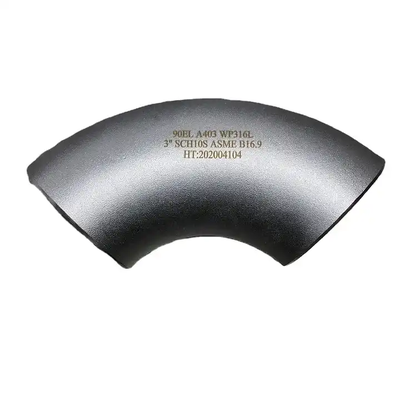

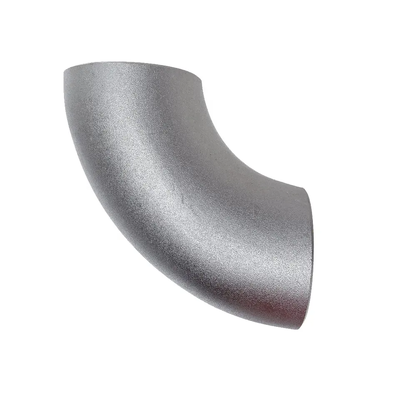

Mandrel Bend 304 SS Coude d'échappement 45 90 degrés pour le réaménagement turbo automobile

Coude d'échappement à mandrin en acier inoxydable 304 45 90 degrés pour rétrofit turbo automobile

Le coude d'échappement en acier inoxydable 304 à mandrin est spécialement conçu pour le marché de la performance automobile, où la vitesse des gaz d'échappement, la durabilité thermique et la précision de fabrication sont les exigences déterminantes. Contrairement aux tubes cintrés par presse conventionnels qui effondrent le rayon intérieur et restreignent la zone de flux jusqu'à 35 %, chaque coude à mandrin CNC maintient un diamètre intérieur constant sur tout l'arc de cintrage. Ceci est réalisé grâce à un mandrin interne qui soutient la paroi du tube de l'intérieur pendant l'opération de cintrage, empêchant l'ovalisation et le froissement. Le résultat est un chemin de flux lisse et sans restriction qui maximise l'efficacité du balayage des gaz d'échappement, réduit le temps de montée en régime du turbocompresseur et contribue à des gains de puissance mesurables dans les applications de moteurs réglés. Construit en acier inoxydable 304 avec une excellente résistance à l'oxydation à des températures de gaz d'échappement dépassant 800°C, ce coude à mandrin est le choix du fabricant professionnel pour la construction de collecteurs turbo, la fabrication de descentes de turbo, la tuyauterie d'intercooler et les systèmes d'échappement cat-back personnalisés.

Disponible en configurations à 45 et 90 degrés, ce coude d'échappement en acier inoxydable à mandrin prend en charge l'ensemble des défis de routage des systèmes d'échappement. La métallurgie de l'acier inoxydable 304 offre une résistance supérieure à la corrosion contre le sel de voirie, la condensation d'humidité et les sous-produits acides de combustion par rapport aux alternatives en acier doux aluminisé. Chaque coude à mandrin est compatible avec le soudage TIG avec un fil de remplissage ER308L standard, permettant une intégration transparente dans les ensembles d'échappement fabriqués sur mesure. Pour les ateliers de performance, les équipes de course et les passionnés d'automobile construisant des systèmes turbo où chaque CFM de flux d'échappement compte, ce raccord coudé à mandrin CNC offre la précision de fabrication et la qualité des matériaux que l'application exige.

Spécifications techniques

Avantages clés et domaines d'application

• Flux de gaz d'échappement sans restriction : Le processus de cintrage à mandrin CNC maintient une section transversale complète et constante à travers le coude, éliminant les ondulations internes et la réduction de diamètre qui restreignent le flux, caractéristiques des tubes d'échappement cintrés par écrasement. Cela se traduit par une réduction de la contre-pression, une réponse plus rapide du turbo, et une efficacité volumétrique supérieure mesurable.
• Résistance à l'oxydation à haute température : L'acier inoxydable 304 avec 18 % de chrome et 8 % de nickel maintient l'intégrité structurelle et la finition de surface à des températures de gaz d'échappement soutenues jusqu'à 870 °C, dépassant largement les limites thermiques de l'acier doux aluminisé (environ 600 °C) couramment utilisé dans les systèmes d'échappement OEM.
• Durabilité à la corrosion dans les environnements difficiles : La construction en acier inoxydable résiste à la condensation acide qui se forme lors du démarrage à froid du moteur, à l'exposition au sel de voirie dans les climats hivernaux et aux sous-produits de combustion contenant du soufre qui attaquent chimiquement les composants d'échappement en acier doux, garantissant que ce raccord coudé d'échappement conserve son intégrité structurelle pendant la durée de vie du véhicule.
• Fabrication de collecteurs turbo : Sert de bloc de construction fondamental pour les collecteurs d'échappement turbo personnalisés, où plusieurs coudes à mandrin sont soudés au TIG pour créer des collecteurs primaires de longueur égale qui optimisent le calage des impulsions d'échappement et la réponse du turbocompresseur sur toute la plage de régime du moteur.
• Construction de descentes de turbo et de systèmes d'échappement : Utilisé dans la fabrication de descentes de turbo à haut débit qui relient la sortie de la turbine du turbocompresseur au convertisseur catalytique ou à l'échappement droit, où des coudes lisses de diamètre constant sont essentiels pour éviter l'accumulation de contre-pression post-turbine.
• Tuyauterie d'intercooler : L'alésage interne lisse de ce coude en acier inoxydable à mandrin le rend également adapté à la tuyauterie d'air de suralimentation côté froid entre la sortie du compresseur du turbocompresseur, l'intercooler et le collecteur d'admission, où la minimisation de la perte de pression maintient l'efficacité de la suralimentation du turbocompresseur.
• Échappement de moto et de powersports : Le poids plus léger de l'acier inoxydable 304 à paroi mince (1,5 mm) combiné à la géométrie de cintrage de précision est idéal pour les collecteurs d'échappement de motos haute performance, les tuyaux de liaison de silencieux slip-on et la fabrication de systèmes d'échappement UTV/side-by-side.
• Systèmes d'échappement marins humides : Convient à la section sèche des risers et coudes d'échappement marins humides en amont du point d'injection d'eau, où l'acier inoxydable 304 offre une résistance supérieure à la corrosion dans l'atmosphère du compartiment moteur marin chargée de sel par rapport aux alternatives en acier au carbone.

Questions fréquemment posées

Q : Quel est l'avantage en termes de performance d'un coude d'échappement à mandrin par rapport à un coude cintré par presse ou par écrasement ?

R : La différence de performance est substantielle et mesurable sur un dynamomètre. Dans une opération de cintrage par presse ou par écrasement, le tube est simplement forcé autour d'une matrice sans support interne. Cela provoque un amincissement et un étirement du rayon extérieur tandis que le rayon intérieur se comprime et forme des plis ou des ondulations qui restreignent le flux. Le résultat est une réduction de la section transversale de 15 à 35 % au sommet du coude, qui agit comme une restriction de flux localisée. Un coude d'échappement à mandrin, en revanche, utilise un mandrin interne (une série de billes en acier articulées et liées) qui soutient le diamètre intérieur du tube pendant le cintrage. Cela maintient le diamètre plein et produit une surface interne lisse comme du verre sur tout l'arc de cintrage. Pour un moteur 4 cylindres turbocompressé produisant 300 chevaux, le remplacement de coudes d'échappement cintrés par écrasement par des coudes en acier inoxydable 304 à mandrin réduit généralement la contre-pression d'échappement de 2 à 4 psi, ce qui peut se traduire par des gains de puissance de 5 à 15 chevaux avec un réglage approprié, plus un seuil de montée en régime du turbo plus rapide de 200 à 400 tr/min.

Q : Ce coude d'échappement en acier inoxydable 304 peut-il être utilisé avant le convertisseur catalytique (section pré-catalyseur) ?

R : Oui, ce coude d'échappement en acier inoxydable 304 à mandrin est conçu pour les températures des gaz d'échappement rencontrées avant le convertisseur catalytique, qui varient généralement de 400 °C à 900 °C selon la charge du moteur et le rapport air-carburant. L'acier inoxydable 304 offre une excellente résistance à l'oxydation dans cette plage de température. Pour les applications à usage intensif telles que les échappements de moteurs rotatifs (Wankel) où les EGT peuvent dépasser 1000 °C en continu, ou pour les classes de sport automobile professionnelles nécessitant une durabilité thermique maximale, nous recommandons de passer à des coudes à mandrin en acier inoxydable 316 ou 321 (stabilisé au titane). Ces alliages offrent une résistance au fluage et à l'oxydation améliorée à des températures approchant 925 °C, bien qu'à un coût de matériau plus élevé. Pour la grande majorité des applications turbo de rue et de piste, le coude à mandrin en acier inoxydable 304 offre le meilleur équilibre entre performance thermique, résistance à la corrosion, facilité de fabrication et rentabilité.

Q : Quelles procédures de soudage recommandez-vous pour joindre les coudes d'échappement à mandrin dans un collecteur personnalisé ?

R : Nous recommandons le soudage GTAW (TIG) avec un fil de remplissage ER308L pour joindre les coudes à mandrin en acier inoxydable 304 dans la fabrication de systèmes d'échappement. Les paramètres clés comprennent : DCEN (polarité droite), électrode de tungstène de 1,6 mm ou 2,4 mm thoriée ou lanthanée avec une pointe effilée, gaz de protection argon à un débit de 8 à 12 L/min, et 40 à 70 ampères pour une épaisseur de paroi de 1,5 mm. Un purge arrière complète avec de l'argon à l'intérieur du tube pendant le soudage est essentielle pour éviter la formation de calamine (oxydation du chrome) sur l'alésage interne, ce qui peut créer des concentrations de contraintes et des points d'amorçage de fissures potentiels. Un flux solaire ou une pâte de flux de support similaire peut remplacer la purge arrière dans les scénarios de réparation sur site où l'accès à la purge d'argon interne est impraticable. Après le soudage, nous recommandons l'application de pâte décapante pour éliminer la teinte de chauffe de la zone affectée par la chaleur (HAZ) de la soudure, restaurant ainsi la résistance complète à la corrosion de l'ensemble du coude d'échappement en acier inoxydable 304.
