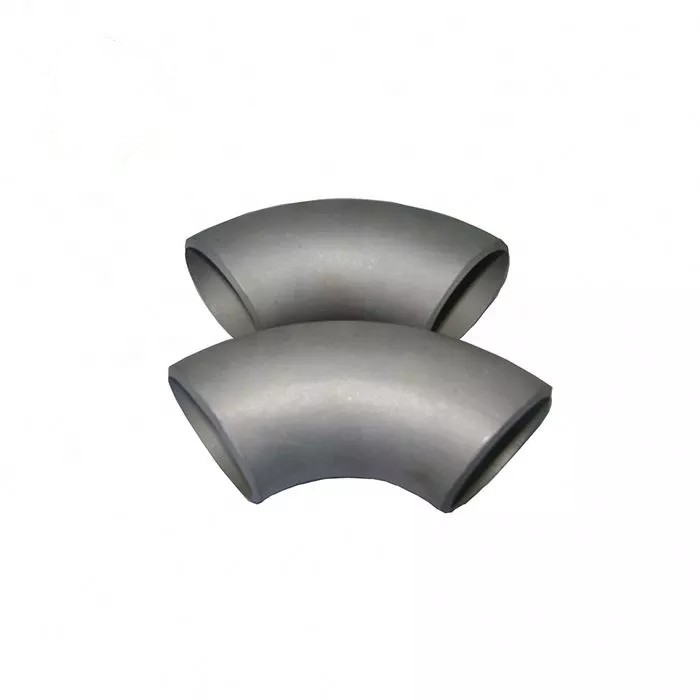

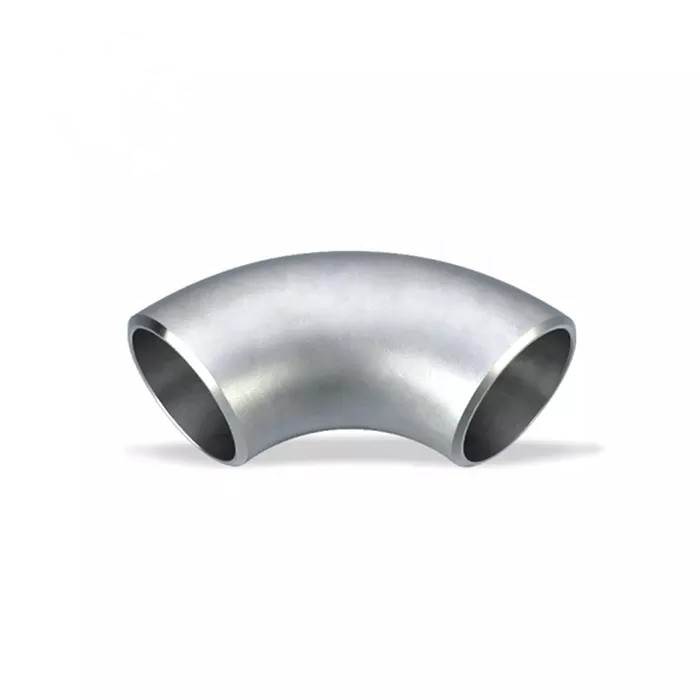

Coudé à 90 degrés en acier inoxydable 304 fileté NPT

NPT filé en acier inoxydable 304 90 degrés

LeNPT fileté en acier inoxydable 304 coude de 90 degrésest un raccord de tuyauterie de précision conçu pour changer la direction du débit dans les systèmes de tuyauterie fileté.coulée d'investissementconformément àPour l'utilisation dans les appareils électroménagersCette installation de coude offre des performances fiables et étanches aux fuites avecClasse 150Le matériau en acier inoxydable 304 offre une excellente résistance à l'oxydation et à la corrosion dans les environnements d'eau douce, municipaux et chimiques légers.ce qui rend ce coude fileté un choix préféré dans la plomberie, le traitement de l'eau, la transformation des aliments et les applications générales de traitement des fluides industriels.

Chaque coude fileté NPT est soumis àInspection dimensionnelle à 100%pour vérifier la conformité avecANSI B120.1La configuration à 90 degrés permet un routage efficace des tuyaux autour des obstacles et à travers des espaces confinés.Le procédé de coulée d'investissement assure une épaisseur de paroi uniforme et des surfaces de forage internes lissesPour les installateurs et les concepteurs de systèmes à la recherche d'une solution de connexion filetée fiable,Ce coude en acier inoxydable 304 combine intégrité matérielle avec fabrication de précision.

Spécifications techniques

Principaux avantages et domaines d'application

• Sceaux à filetage fiable:Les fils coniques NPT créent un joint mécanique de serrage progressif lorsqu'ils sont correctement assemblés avec un scellant de fil ou du ruban PTFE, garantissant un fonctionnement sans fuite dans des conditions de pression nominale.
• Compatibilité avec les fluides polyvalents:L'acier inoxydable 304 résiste à l'eau, à la vapeur, aux acides doux, aux solutions alcalines, aux fluides alimentaires et aux supports industriels généraux sans dégradation ni contamination.
• Installation facile sur le site:Les connexions filetées éliminent le besoin d'équipements de soudage ou de compétences spécialisées, réduisant le temps d'installation et les coûts de main-d'œuvre pour les opérations d'assemblage et d'entretien sur le terrain.
• Systèmes de plomberie et de climatisation:Idéal pour les réseaux de plomberie commerciaux et résidentiels, les boucles de chauffage hydroniques, les circuits d'eau froide et les systèmes de distribution d'air comprimé nécessitant des menuiseries filetées.
• Installations de traitement des eaux:Convient pour les lignes d'alimentation par osmose inverse, les skids de filtration, les panneaux de dosage chimique et la distribution d'eau de processus où les connexions NPT et la résistance à la corrosion sont à la fois requises.
• Traitement des denrées alimentaires et des boissonsRépond aux exigences sanitaires pour les surfaces de contact des produits dans les tuyaux de fabrication de produits laitiers, de brasseries, de boissons et d'aliments avec un démontage facile pour les protocoles de nettoyage CIP.
• Transfert de fluides industriels:Compatible avec l'huile de lubrification, le fluide hydraulique, le liquide de refroidissement et les lignes de transfert chimique non agressives dans les usines de fabrication et les installations de traitement.
• Systèmes auxiliaires de la marine:Convient pour les conduites d'eau douce, de fond, d'eau de ballast et de lavage de pont sur les navires où l'acier inoxydable 304 fournit une résistance adéquate à la crevaison dans les environnements au-dessus du pont.

Questions fréquemment posées

Q: Quelle est la différence entre les raccords de coude fileté NPT et BSP?

R: Les fils NPT (National Pipe Taper) présentent un angle de fil de 60 degrés avec un profil conique selon l'ANSI B1.20.1Les fils BSP (British Standard Pipe) utilisent un angle de 55 degrés avec des variantes parallèles ou coniques selon ISO 7/1.Le TNP est la norme dominante en Amérique du NordCes deux normes de filetage ne sont pas interchangeables et l'utilisation du coude fileté correspondant correctement empêche les irritations et les fuites.Nos raccords de coude fileté NPT sont fabriqués selon des tolérances exactes ANSI pour une compatibilité croisée fiable avec les mamelons NPT standard, les accouplements et les vannes.

Q: Ce coude fileté en acier inoxydable 304 peut-il être utilisé pour des applications à vapeur à haute température?

R: Oui, le coude fileté en acier inoxydable 304 est conçu pour un fonctionnement continu jusqu'à 538°C (1000°F),le rendant adapté aux lignes de vapeur saturées dans sa classe 150Toutefois, pour les systèmes à vapeur fonctionnant au-dessus de 200 psi ou avec des cycles thermiques fréquents,Nous vous recommandons d' envisager nos variantes en acier inoxydable 316 pour une résistance accrue à la rampe et une résistance à la corrosion par le chlorure.. La sélection du scellant de fil est essentielle pour les applications à vapeur;les composés à base de graphite ou les rubans en PTFE à haute température de température supérieure à 260 °C sont recommandés pour maintenir l'intégrité du joint sous les cycles d'expansion et de contraction thermiques.

Q: Quel scellant ou procédure d'installation de filetage recommandez-vous pour les connexions filetées NPT?

R: Nous vous recommandons d'appliquer 2 à 3 enveloppes de ruban adhésif à fils en PTFE (enveloppé dans le sens horaire lorsqu'il est vu de l'extrémité du fil) ou un scellant anaérobie approprié pour les fils de tuyaux aux fils NPT mâles avant l'assemblage.Resserrez la connexion à la main., puis appliquez 1,5 à 2 tours supplémentaires avec une clé anglaise jusqu'à ce qu'elle soit serrée.un essai de pression hydrostatique à 1.5 fois la pression de travail doit être effectuée après l'installation pour vérifier l'intégrité de l'étanchéité.
