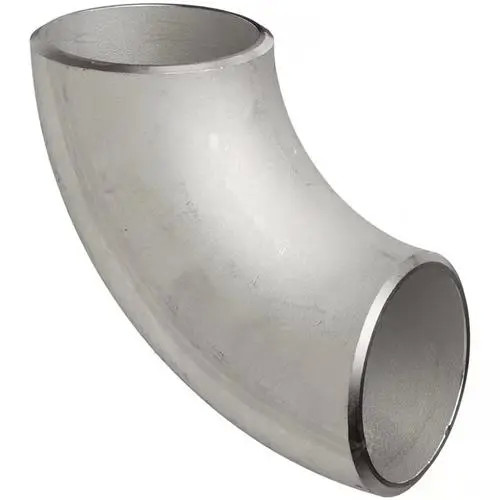

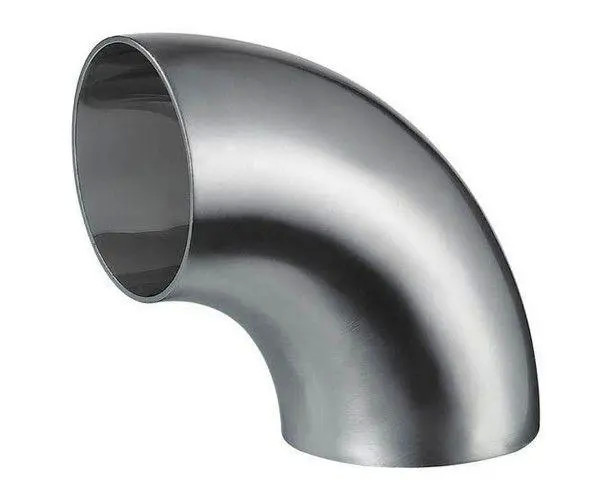

6 000 lbs Pipe à coude en acier inoxydable forgée à haute pression

Raccord coudé en acier inoxydable forgé haute pression 6000 LBS

Le coudé forgé en acier inoxydable haute pression 6000 LBS représente le summum de la capacité de pression dans la conception des raccords filetés et à souder par emboîtement. Fabriqué en acier inoxydable ASTM A182 F316 à l'aide de la technologie de forgeage en matrice fermée, ce raccord coudé résiste à des pressions de fonctionnement extraordinaires allant jusqu'à 6000 livres par pouce carré à température ambiante. Le processus de forgeage aligne la structure du grain du matériau le long du contour du raccord, éliminant la porosité et les défauts internes couramment trouvés dans les raccords moulés. Cet avantage métallurgique se traduit directement par une résistance supérieure à la fatigue et des performances fiables à long terme dans des conditions de chargement cyclique de pression rencontrées dans les unités hydrauliques, les arbres de Noël sous-marins, les skids d'injection chimique haute pression et les systèmes de collecteurs en eaux profondes.

Chaque extrémité à souder par emboîtement du coudé haute pression est usinée avec précision selon les tolérances dimensionnelles ASME B16.11, garantissant un ajustement constant avec les tuyaux de schedule 80 et schedule 160. Le grade d'acier inoxydable 316, contenant 2-3% de molybdène, offre une résistance considérablement améliorée à la corrosion par piqûres et par crevasses induite par les chlorures par rapport au 304, faisant de ce coudé forgé le choix définitif pour les environnements industriels marins, offshore et côtiers. Le contrôle qualité rigoureux comprend des tests PMI (Identification Positive des Matériaux) sur chaque lot de coulée, des tests d'étanchéité hydrostatique à 1,5 fois la pression nominale, et un examen par ressuage des surfaces critiques conformément aux exigences de la section V de l'ASME pour détecter toute discontinuité de surface susceptible de compromettre l'intégrité de la pression.

Spécifications Techniques

Avantages clés et domaines d'application

• Capacité de pression exceptionnelle : La classification 6000 LBS permet le déploiement dans des circuits hydrauliques à très haute pression, des conduites de contrôle de tête de puits et des tuyauteries de collecteurs sous-marins où les raccords de classe 3000 standard seraient sous-dimensionnés pour l'enveloppe de fonctionnement.
• Intégrité du forgeage en matrice fermée : Le flux de grain forgé suit le contour du coudé, offrant une résistance à la fatigue jusqu'à 30% supérieure à celle des équivalents moulés à la cire perdue et éliminant pratiquement le risque de chemins de fuite liés à la porosité interne.
• Protection anticorrosion améliorée au molybdène 316 : La teneur en molybdène de 2-3% dans l'acier inoxydable 316 confère une résistance critique à la corrosion par piqûres dans les environnements contenant des chlorures, y compris les zones de pulvérisation d'eau de mer, les zones de traitement chimique et les installations industrielles côtières.
• Unités hydrauliques : Essentiel pour connecter les conduites de refoulement de pompe haute pression aux banques d'accumulateurs, aux collecteurs de vannes de commande directionnelle et aux circuits d'intensificateurs fonctionnant à des pressions supérieures à 350 bars (5000 psi).
• Plateformes pétrolières et gazières offshore : Déployé dans les tuyauteries de traitement en surface, les systèmes d'injection chimique, les ombilicaux de commande hydraulique et les tubes d'instrumentation de tête de puits où l'acier inoxydable 316 répond aux exigences de qualification des matériaux NORSOK M-650.
• Injection chimique haute pression : Convient aux conduites d'injection de méthanol, d'inhibiteur de corrosion et d'inhibiteur de tartre fonctionnant à des pressions allant jusqu'à 6000 psi dans les unités de raffinage et pétrochimiques.
• Systèmes sous-marins en eaux profondes : Compatible avec les tuyauteries sous-marines en super duplex et en acier inoxydable 316 dans les modules de collecteurs, les têtes de puits de pipeline (PLET) et les systèmes de connexion de conduites de flux classés pour des profondeurs d'eau supérieures à 3000 mètres.
• Bancs d'essai hydrostatiques : Utilisé dans les ensembles de collecteurs d'essai de pression pour les vannes, les actionneurs et les outils de fond de puits où le raccord lui-même doit dépasser la pression d'essai de l'équipement évalué.

Questions fréquemment posées

Q : Quelle est la différence entre les pressions nominales 3000 LBS et 6000 LBS pour les coudés forgés à souder par emboîtement ?

R : La désignation 6000 LBS indique que le raccord est conçu pour une pression de travail à froid (CWP) maximale de 6000 psi à température ambiante, soit le double de la classification 3000 LBS. Cette pression nominale plus élevée est obtenue grâce à une épaisseur de paroi accrue, des rapports de réduction de forgeage améliorés et des exigences d'examen non destructif plus strictes. Un coudé à souder par emboîtement 6000 LBS peut être distingué visuellement d'un 3000 LBS par sa section de paroi nettement plus épaisse et sa profondeur d'emboîtement plus grande. Lors du choix entre les deux, la pression de conception du système, les exigences de facteur de sécurité selon le code ASME B31.3 Process Piping, et le schedule du tuyau (Sch 160 ou XXS pour service 6000 LBS) doivent tous être pris en compte ensemble. Le coudé forgé en acier inoxydable 6000 LBS est le choix standard pour les systèmes hydrauliques haute pression où les pressions de fonctionnement maximales dépassent régulièrement 3000 psi.

Q : Comment la connexion à souder par emboîtement assure-t-elle une performance étanche sous des conditions de 6000 psi ?

R : Le joint à souder par emboîtement crée une soudure d'angle entre le diamètre extérieur du tuyau et le moyeu de l'emboîtement du coudé. L'espace de 1/16 pouce (1,6 mm) entre l'extrémité du tuyau et le fond de l'emboîtement permet la dilatation thermique du tuyau pendant le soudage sans créer de concentration de contrainte initiatrice de fissures. La soudure d'angle circonférentielle résultante assure une étanchéité à pleine pénétration avec une résistance supérieure à la pression d'éclatement du tuyau. Un examen par ressuage post-soudage conformément à l'article 6 de la section V de l'ASME est effectué sur toutes les connexions à souder par emboîtement dans notre installation pour vérifier l'absence de fissures de surface, de porosité ou de défauts de manque de fusion. Pour les applications de service corrosif dans les environnements contenant du H2S, nous appliquons des procédures de soudage à dureté contrôlée NACE MR0175/ISO 15156 pour prévenir la fissuration par corrosion sous contrainte sulfhydrique dans la zone affectée par la chaleur de ce raccord coudé haute pression.

Q : Ce coudé forgé 6000 LBS peut-il être fourni avec une traçabilité complète des matériaux et une inspection par un tiers ?

R : Absolument. Chaque coudé forgé en acier inoxydable est fourni avec un rapport de test de matériau EN 10204 Type 3.1 documentant la composition chimique, les propriétés mécaniques (résistance à la traction, limite d'élasticité, allongement, réduction de surface) et les valeurs de résilience Charpy V-notch aux températures de test spécifiées. La traçabilité complète du lot de coulée est maintenue depuis le certificat d'aciérie d'origine jusqu'au forgeage, au traitement thermique, à l'usinage et aux étapes d'inspection finale. Nous accueillons les agences d'inspection tierces, y compris Bureau Veritas, DNV, Lloyd's Register, SGS et TUV, pour assister aux tests hydrostatiques, à la vérification PMI, aux contrôles dimensionnels et aux procédures NDE dans notre installation. Des options NDE supplémentaires, y compris l'examen radiographique (RT) et les tests ultrasoniques (UT), peuvent être effectuées sur demande pour les applications de coudés forgés en service critique.
