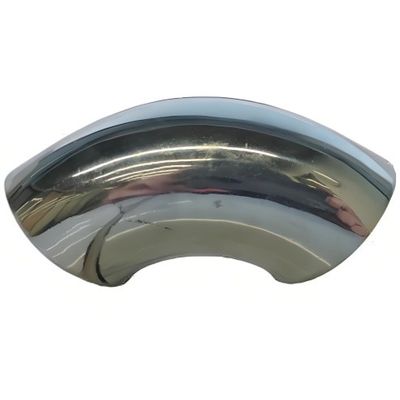

Résistant à la corrosion Acrylique 316 en acier inoxydable Coude pour traitement chimique

Résistant à la corrosion Acrylique 316 en acier inoxydable Coude pour traitement chimique

Lecoude en acier inoxydable 316, résistant à la corrosionest spécialement conçu pour l'industrie de la transformation chimique exigeante, où convergent les supports agressifs, les températures élevées et les exigences strictes d'intégrité des matériaux.L'installation du coude est soumise à un contrôle rigoureuxprocessus de décapage et de passivationconformément àPour l'aéronefLes normes, qui élimine chimiquement les contaminants de surface, la teinture thermique et les particules de fer libres tout en construisant simultanément une couche passive uniforme et dense d'oxyde de chrome.Cette surface électrochimique optimisée offre une résistance maximale aux trousLe matériau de base de l'acier inoxydable 316, avec sa teneur en molybdène de 2 à 3%,en combinaison avec la finition de surface décapée, atteint un nombre d'équivalents de résistance à la crevasse (PREN) égal ou supérieur à 24, ce qui qualifie ce coude résistant à la corrosion pour être utilisé dans les tuyaux de réacteurs chimiques, les lignes de transfert d'acides,circuits de récupération de solvants, et des systèmes agressifs de traitement des eaux usées.

Au-delà de ses propriétés résistantes à la corrosion, ce coude en acier inoxydable en décapage est fabriqué pourPour l'utilisation des appareils de traitement de l'airavec une conformité dimensionnelle complète à la norme ASME B16.9 pour les connexions de soudure à bout.La géométrie à rayon de 90 degrés permet une transition fluide qui minimise les zones d'accumulation de produits où les milieux corrosifs pourraient stagnerLa surface décapée et passivée facilite également un nettoyage et une stérilisation minutieux entre les lots de procédés.une exigence critique dans la fabrication d'intermédiaires chimiques fines et pharmaceutiques où la prévention de la contamination croisée est essentiellePour les ingénieurs d'usine et les professionnels de l'approvisionnement qui gèrent des installations de traitement chimique, ce raccord résistant à la corrosion 316 fournit une intégrité documentée du matériau,traitement de surface validé, et des performances fiables à long terme dans des conditions de service agressives.

Spécifications techniques

Principaux avantages et domaines d'application

• Surface passive optimisée chimiquement:Le traitement de décapage et de passivation élimine la teinte thermique de la soudure, la contamination du fer incorporé dans l'outillage et les oxydes de surface, puis favorise la formation d'une densité,une couche passive uniforme d'oxyde de chrome 2 à 3 fois plus épaisse que les couches passives naturellement formées sur des surfaces non traitées.
• Résistance à l'accumulation de chlorure:L'acier inoxydable 316 avec alliage de molybdène atteint un PREN ≥ 24,fournissant une résistance fiable à l'initiation de la corrosion des crevasses et des fissures à des concentrations de chlorure jusqu'à 1000 ppm à température ambiante, ce qui rend ce coude mariné adapté à l'eau de refroidissement saumâtre, aux usines chimiques côtières et aux flux de procédés contenant des espèces de chlorure entraînées.
• Élimination de la contamination par le fer libre:Le procédé de décapage dissout les particules de fer incorporées dans les matrices de formation et les outils d'usinage qui, autrement, serviraient de lieux d'initiation de la corrosion galvanique,s'assurer que toute la surface humidifiée de ce coude résistant à la corrosion est électrochimiquement homogène après traitement.
• Pièces de réacteur chimique:Installés dans les boucles de recirculation des réacteurs, les lignes de transfert des catalyseurs et les tuyaux de démarrage des produits où les processus par lots alternent entre les conditions acides et basiques,nécessitant une passivité constante sur toute la plage de pH de fonctionnement.
• Systèmes de traitement et de transfert d'acide:Convient pour l'acide sulfurique (jusqu'à 90% à température ambiante, jusqu'à 10% à ébullition), l'acide phosphorique (toutes les concentrations à température ambiante), l'acide nitrique (jusqu'à 65% à température ambiante),et lignes de transfert d'acides organiques dans les terminaux de distribution de produits chimiques et les tuyaux des réservoirs.
• Récupération et distillation des solvants:Utilisé dans les condensateurs aériens de colonne de distillation, les tuyaux de reflux et les circuits de récupération de solvants où les solvants chlorés, les cétones,les mélanges d'hydrocarbures aromatiques exigent une plus grande passivité de surface d'un coude en acier inoxydable correctement passivé.
• Traitement des eaux usées et des effluents:Utilisé dans les conduites agressives de collecte des eaux usées industrielles, les conduites de recirculation des réservoirs de neutralisation et les conduites de transfert de boues où le pH fluctue, les solides en suspension,et les espèces chimiques dissoutes remettent en question la résistance à la corrosion des composants de tuyauterie de qualité inférieure.
• Fabrication de produits pharmaceutiques intermédiaires:Selected for multipurpose production plants where the pickled and passivated corrosion resistant elbow surface supports cleanability between product campaigns and eliminates the risk of metallic contamination in active pharmaceutical ingredient (API) synthesis streams.

Questions fréquemment posées

Q: Quelle est la différence entre le décapage et la passivation, et pourquoi les deux sont-ils nécessaires pour un coude en acier inoxydable résistant à la corrosion?

R: Le décapage et la passivation sont des traitements chimiques de surface complémentaires effectués séquentiellement.Le décapage utilise une solution acide forte (généralement un mélange d'acide nitrique-hydrofluorique) pour dissoudre chimiquement la couche de surface de l'acier inoxydable, en éliminant la teinte thermique, l'échelle de soudure, les particules de fer intégrées et la couche appauvrie en chrome qui se forme sous les oxydes lors du travail à chaud ou du soudage.métal de base riche en chrome sousLa passivation suit le décapage et utilise un acide oxydant plus doux (habituellement l'acide nitrique ou l'acide citrique) pour favoriser la formation spontanée d'un uniforme.film passif dense d'oxyde de chrome sur la surface fraîchement exposéeLa combinaison assure que le raccord de coude a à la fois la composition correcte de la surface en vrac (du décapage) et la couche passive optimisée (de la passivation).chaque coude en acier inoxydable 316 décapé est testé selon la méthode du sulfate de cuivre selon la norme ASTM A380 afin de vérifier une passivation complète avant expédition.

Q: Ce dispositif de coude 316 en décoction peut-il être utilisé avec de l'acide chlorhydrique concentré?

R: L'acier inoxydable 316, même avec un traitement de surface optimisé en décapage et passivé, n'est pas recommandé pour le service à l'acide chlorhydrique à une concentration supérieure à la température ambiante.L'acide chlorhydrique attaque agressivement la couche d'oxyde de chrome passif par pénétration d'ions chlorurePour le service HCl, nous recommandons nos raccords de coude Hastelloy C22 ou C276 en alliage de nickel,qui offrent une résistance fiable à la corrosion sur toute la plage de concentration et de température en HClPour les milieux acides mixtes contenant du HCl à faibles concentrations (inférieures à 100 ppm) combiné avec d'autres acides, une évaluation détaillée de la corrosion basée sur les conditions de procédé, la température,et l'aération anticipée est recommandée avant de choisir ce coude en acier inoxydable 316 résistant à la corrosion pour l'application.

Q: Comment puis-je vérifier que le traitement de décapage et de passivation a été correctement appliqué sur mes raccords de coude?

R: Plusieurs méthodes de vérification sont disponibles, la plus simple étant l'essai de sulfate de cuivre par ASTM A380:une goutte de solution acidifiée de sulfate de cuivre appliquée sur la surface du coude ne doit pas présenter de revêtement de cuivre dans les 6 minutes sur une surface correctement passivéeProfessionnellement, nous fournissons un rapport de certification de traitement de surface documentant la chimie du réservoir de cornichons (concentration acide, température, temps d'immersion), les paramètres du bain de passivation,conductivité finale du rinçage à l'eau (≤ 30 μS/cm pour éviter les taches de séchage), et les résultats des essais de sulfate de cuivre sur des échantillons représentatifs de chaque lot de traitement.nous pouvons également effectuer des mesures du potentiel de surface à l'aide d'un potentiostat portable qui quantifie le potentiel de corrosion (Ecorr) de la surface du coude décapité, avec des valeurs supérieures à -200 mV par rapport à SCE, ce qui indique une excellente qualité de film passif".
