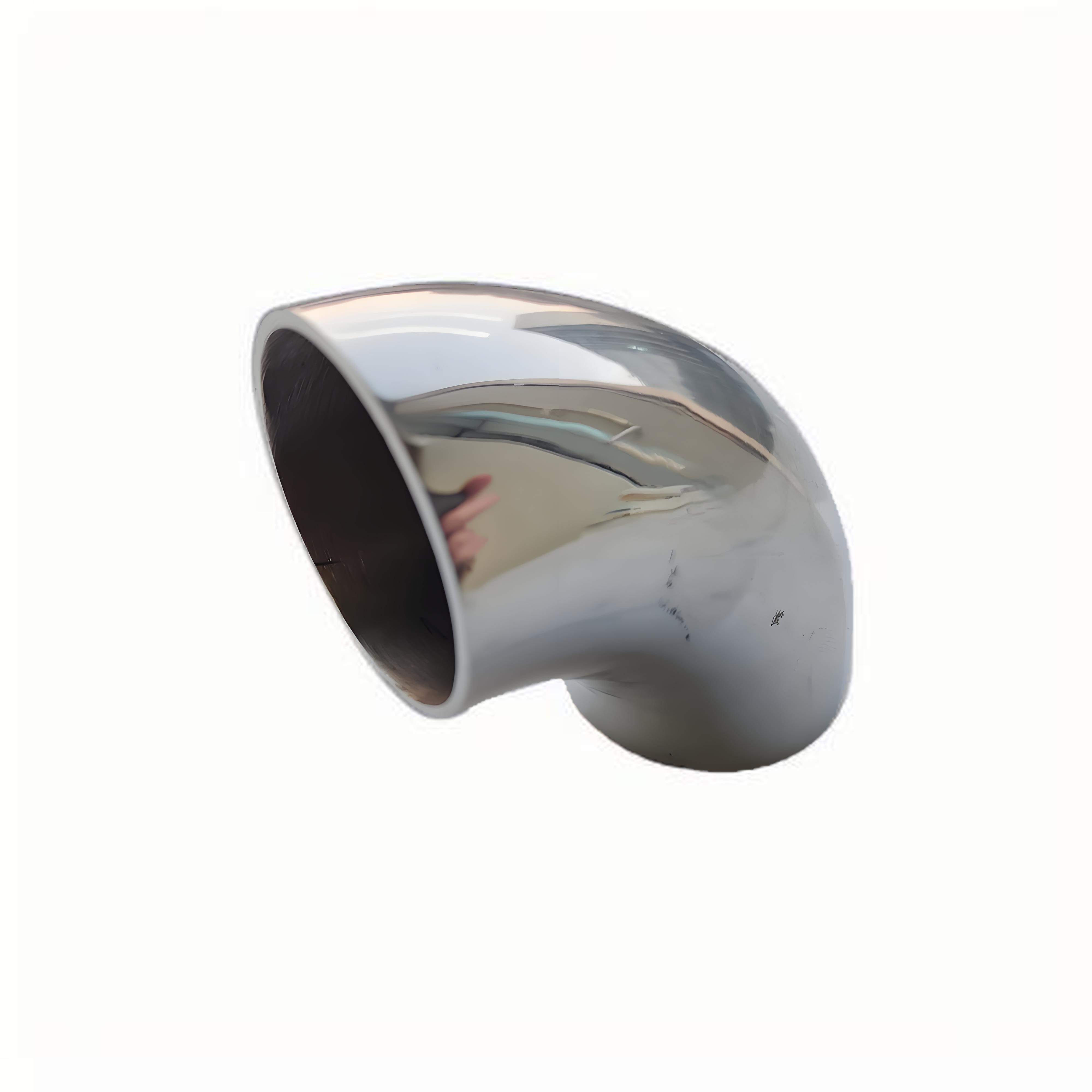

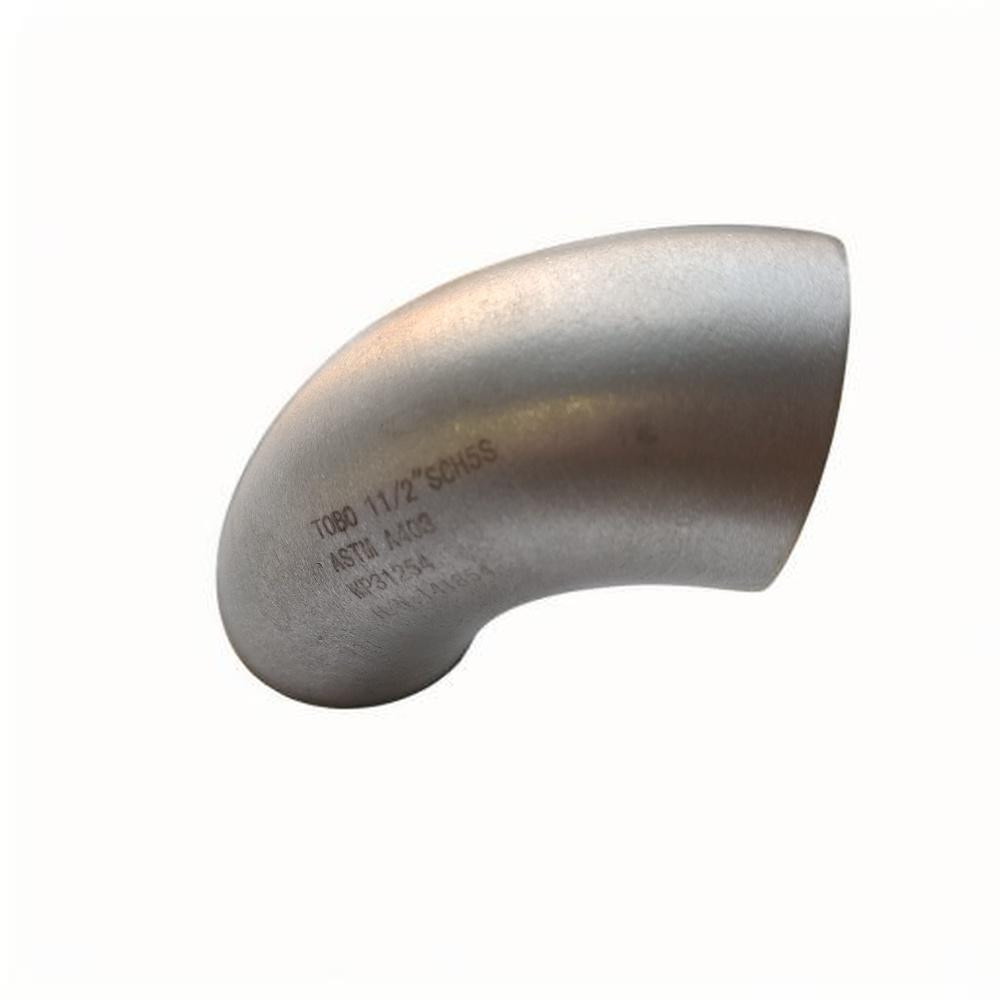

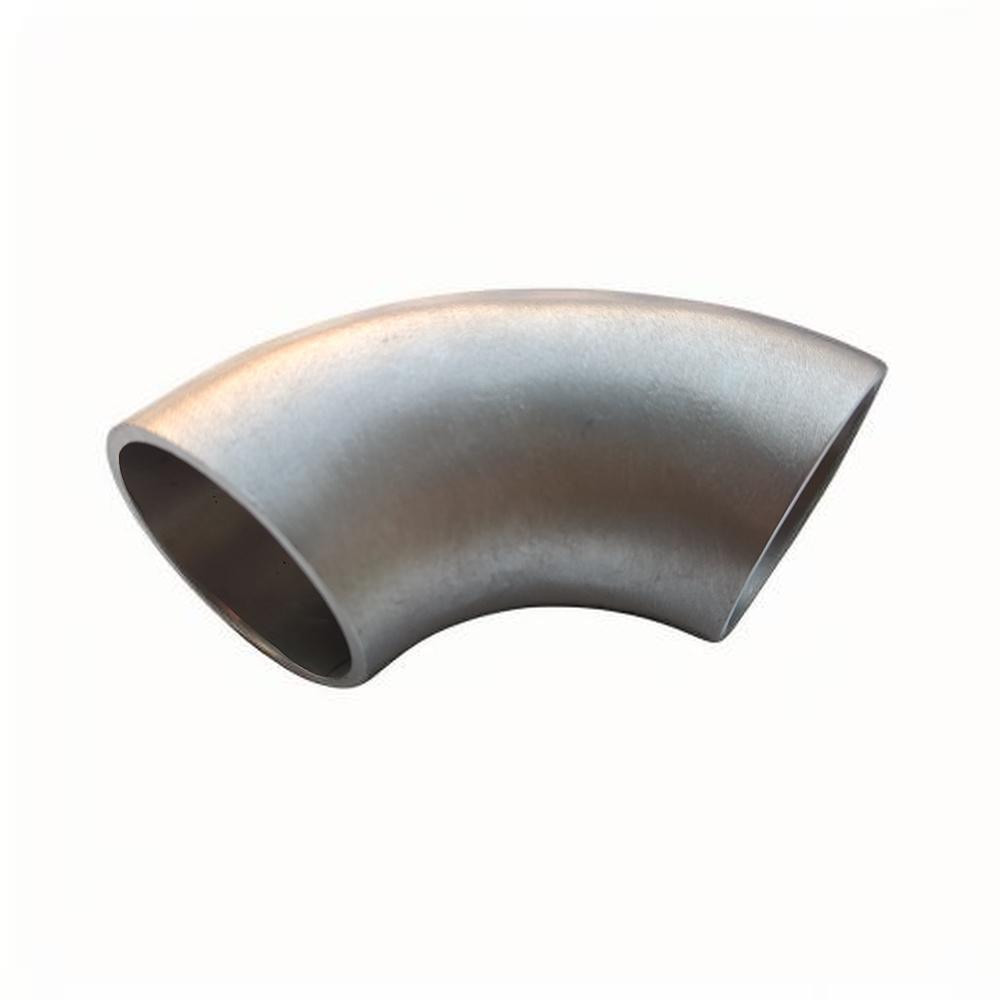

Solution recuit 316 acier inoxydable 90 degrés LR coude ASTM A403

Solution recuit 316 acier inoxydable 90 degrés LR coude ASTM A403

Lesolution recuit en acier inoxydable 316 à 90 degrés long rayon coude, fabriqués en pleine conformité avec lesPour l'application de la norme ASTM A403 WP316-S, est conçu pour les systèmes de tuyauterie critiques où la résistance à la corrosion intergranulaire est primordiale.traitement thermique par recuit de solutionà 1040 °C (1904 °F), suivi d'un étanchement rapide à l'eau, il dissout les précipitations de carbure de chrome qui se forment aux bordures des grains lors des opérations de soudage ou de formage à chaud.Cette restauration métallurgique réhomogénéise la microstructure austénitiquePour les usines de transformation chimique, les unités de raffinage,et les installations pétrochimiques où les systèmes de tuyauterie rencontrent des acides organiques chauds, les médias oxydants et les flux de processus contenant du chlorure, ce raccord de soudage à l'envers offre l'intégrité fiable à long terme que les alternatives non recuit ne peuvent pas égaler.

La géométrie de long rayon (R=1,5D) de ce coude recuit par solution fournit une surface lisse,changement progressif de la direction du débit qui minimise l'érosion induite par la turbulence et la perte de pression par rapport aux configurations à rayon court. Chaque montage conforme à la norme ASTM A403 est soumis àÉpreuves de corrosion intergranulaire (IGC)Les extrémités bisselettées de la soudure à bout sont usinées selon la norme ASME B16.9 dimensionsPour les ingénieurs qui spécifient des systèmes de tuyauterie conformément à l'ASME B31.3 Process Piping ou à l'ASME B31.1 Codes des tuyaux électriques, cette solution de coude en acier inoxydable 316 recuit représente une solution de montage entièrement conforme au code, traçable et documentée.

Spécifications techniques

Principaux avantages et domaines d'application

• Résistance à la corrosion intergranulaire restaurée:Le procédé de recuit de la solution à 1040°C suivi d'un séchage rapide dissout complètement les carbures de chrome précipités aux limites des grains.pour restaurer la couche passive protectrice d'oxyde de chrome et éliminer la sensibilité à l'attaque intergranulaire dans les milieux acides.
• Performance IGC validée:Chaque lot de traitement thermique est soumis à des essais ASTM A262 Practice E Strauss à l'aide d'une solution bouillante de sulfate de cuivre et d'acide sulfurique.L'absence de fissuration intergranulaire après une exposition de 15 heures et un test de flexion à 180 degrés fournit une preuve documentée de résistance à la résensibilisation.
• Conformité complète à la norme ASTM A403:Le coude recuit en solution est conforme à toutes les exigences de l'ASTM A403, y compris la composition chimique (C ≤ 0,08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), les propriétés de traction (≥ 515 MPa UTS, ≥ 205 MPa YS),et critères d'acceptation des essais d'aplatissement.
• Les usines de transformation chimique:Essentiel pour les tuyaux de procédés transportant de l'acide acétique chaud, de l'acide formique, de l'acide phosphorique,et des flux d'acides organiques mixtes à des températures allant jusqu'à 400°C où l'acier inoxydable 316 sensibilisé échouerait prématurément par corrosion intergranulaire.
• Unités d'hydroprocessage de raffinerie:Utilisé dans les tuyaux d'écoulement des réacteurs haute pression, les fractionneurs,et circuits de décapage d'eau acide où la combinaison de température élevée et d'environnements contenant du H2S exige à la fois le recuit par solution et la conformité à la NACE MR0175.
• Fabriques pétrochimiques d'éthylène:Convient à l'eau de séchage, au lavage caustique, and pygas hydrogenation piping circuits where process-side corrosion combined with external insulation CUI (corrosion under insulation) conditions can drive intergranular attack in non-annealed fittings.
• Produits pharmaceutiques et produits chimiques fines:Sélectionné pour les boucles de refroidissement de la pochette du réacteur, les tuyaux de récupération de solvant,et des en-têtes de distribution propres en place lorsque le nettoyage par procédé de lot avec des solutions acides chaudes pourrait autrement provoquer une attaque de la limite de grain dans les composants inoxydables soudés ou travaillés à froid.
• Balance nucléaire de l'usine:Utilisé dans l'eau de refroidissement auxiliaire, le contrôle chimique et de volume, et les systèmes de traitement des déchets dans les centrales nucléaires,lorsque le matériel certifié ASTM A403 avec une traçabilité complète et les rapports d'essais IGC sont obligatoires conformément aux spécifications de l'ASME pour les marchés publics de la section III.

Questions fréquemment posées

Q: Pourquoi le recuit par solution est-il essentiel pour les 316 coudes en acier inoxydable utilisés dans le traitement chimique?

R: Lors de la fabrication d'un coude de soudure à bout, l'opération de formage à chaud chauffe le matériau dans la plage de température de sensibilisation de 425-870 °C (800-1600 °F).les atomes de chrome se combinent avec le carbone aux limites des grains pour former des précipités de carbure de chrome (Cr23C6)Ces précipitations épuisent les zones de chrome adjacentes à la limite des grains en dessous du seuil de 12% requis pour la passivité de l'acier inoxydable.Le résultat est une microstructure susceptible à la corrosion intergranulaire lorsqu'elle est exposée à des milieux acidesLa solution qui revitalise le coude à 1040°C redécouvre ces carbures de chrome en solution.et l'éteinture rapide par l'eau bloque le chrome dans une distribution homogène dans toute la matrice d'austéniteSans ce traitement thermique, un raccord de coude 316 exposé chimiquement peut échouer à cause d'une attaque de la limite des grains dans les mois suivant son utilisation, même si la composition du matériau en vrac semble acceptable.

Q: En quoi la géométrie à rayon long profite-t-elle à la tuyauterie de processus par rapport aux coudes à rayon court?

R: Le coude recuit à long rayon (R=1,5D) offre une transition plus graduelle du flux par rapport à la géométrie R=1,0D plus courte.il en résulte une baisse de pression d'environ 30% par raccord, des taux d'érosion réduits dans les débits chargés de lisier ou de particules, et une longueur tangente droite suffisante pour une radiographie correcte de la soudure de circonférence.3 et B31.1 pour les conduites de processus et d'alimentation, sauf si des contraintes d'espace exigent spécifiquement un coude de rayon court.Pour les usines de transformation chimique où la minimisation de l'énergie de pompage et la maximisation de la durée de vie des équipements sont des priorités opérationnelles, le coude ASTM A403 à rayon long offre des avantages mesurables en termes de coût total de possession par rapport à son homologue à rayon court.

Q: Quelle documentation accompagne chaque coude en acier inoxydable 316 recuit par solution?

R: Chaque raccord est fourni avec un ensemble complet de certifications EN 10204 de type 3.1, comprenant: 1) analyse de la composition chimique de la chaleur d'origine avec traçabilité jusqu'au certificat d'usine,2) résultats des essais de propriétés mécaniques (résistance à la traction, résistance au rendement, allongement à la fracture et réduction de surface),3) le tableau de température et de temps de recuit de la solution avec les spécifications du milieu d'étanchéité, (4) rapport d'essai ASTM A262 Practice E IGC avec les paramètres d'essai et les paramètres d'essai pour déterminer le succès/échec, (5) rapport d'inspection dimensionnelle vérifiant la conformité aux tolérances ASME B16.9 y compris OD,épaisseur de paroiPour les commandes conformes à la NACE MR0175, le rapport d'inspection visuelle et de l'état de surface est fourni à l'adresse suivante:nous fournissons en outre les résultats des essais de dureté (≤22 HRC maximum) et un certificat de conformité attestant que toutes les exigences de service acide ont été remplies pour ce raccord de coude recuit à la solution.
