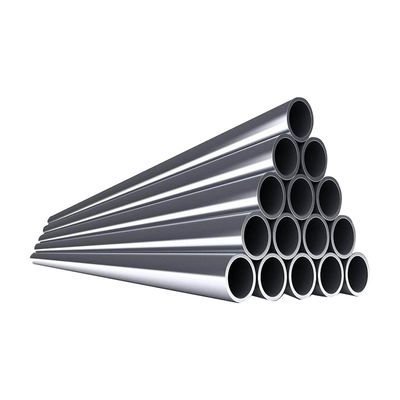

Inconel 625 Pipe sans soudure en alliage de nickel Offshore Subsea Sour Service NACE MR0175 Certifié

Tuyau sans soudure en alliage de nickel Inconel 625 pour service corrosif offshore sous-marin

Tuyau sans soudure en alliage de nickel Inconel 625 (UNS N06625, EN 2.4856) est le matériau standard de l'industrie pour les applications critiques de service corrosif offshore sous-marin où les aciers inoxydables conventionnels et même les nuances duplex ne peuvent pas résister aux défis combinés des pressions partielles élevées de sulfure d'hydrogène (H2S), des concentrations extrêmes de chlorures et des températures élevées rencontrées dans la production de pétrole et de gaz en eaux profondes. La composition unique de nickel-chrome-molybdène-niobium offre une résistance exceptionnelle à la corrosion par piqûres et crevasses due aux chlorures, à la fissuration par corrosion sous contrainte due aux sulfures et à l'oxydation à haute température, ce qui en fait la spécification matérielle préférée pour les jumpers de tête de puits sous-marins, les conduites d'injection de produits chimiques, les tubes d'injection de méthanol, les conduites de contrôle hydrauliques et les connexions d'instrumentation de procédé sur les systèmes de production sous-marins fonctionnant à des profondeurs d'eau supérieures à 3000 mètres.

Entièrement certifié NACE MR0175/ISO 15156-3 pour service corrosif sans restrictions environnementales jusqu'aux pressions partielles H2S maximales testées (Niveau VII), le tuyau sans soudure Inconel 625 élimine le risque de fissuration par corrosion sous contrainte due aux sulfures qui limite les aciers inoxydables duplex et super duplex dans les environnements de production corrosifs agressifs. Chaque tuyau subit un recuit de mise en solution à 1090-1200 degrés Celsius suivi d'un refroidissement rapide pour atteindre les propriétés mécaniques et la résistance à la corrosion spécifiées, vérifiées par une analyse chimique complète, des essais de traction, une mesure de dureté (maximum 35 HRC selon NACE), des essais de corrosion intergranulaire selon la méthode A de l'ASTM G28, et une identification positive des matériaux (PMI) à 100 % par spectroscopie par fluorescence X. Toute la documentation, y compris le certificat d'essai en usine (EN10204 3.1), le certificat de conformité NACE et les rapports d'essais de corrosion, est fournie en anglais pour la vérification de conception par le client et l'examen réglementaire.

Spécifications techniques

Avantages clés pour le service corrosif offshore sous-marin

• Immunité à la fissuration par corrosion sous contrainte due aux chlorures : Contrairement aux aciers inoxydables austénitiques qui sont sensibles à la SCC due aux chlorures au-dessus de 60 degrés Celsius, l'Inconel 625 est essentiellement immunisé contre la fissuration par corrosion sous contrainte due aux chlorures à toutes les températures de service pratiques, offrant une fiabilité inconditionnelle pour les équipements sous-marins où l'infiltration d'eau de mer ou le contact avec l'eau produite est inévitable.
• Service corrosif NACE MR0175 Niveau VII : Certifié pour les conditions de service corrosif les plus sévères sans limites environnementales sur la pression partielle de H2S, la concentration de chlorures ou le pH dans la plage testée, éliminant l'incertitude de la fissuration par corrosion sous contrainte due aux sulfures qui limite les applications des aciers inoxydables duplex et super duplex dans les environnements de production en eaux profondes agressifs.
• Résistance à la corrosion par crevasses en eau de mer : La valeur PREN supérieure à 50 (comparée à 34 pour le duplex 2205 et 24 pour le 316L) garantit l'absence de corrosion par crevasses dans l'eau de mer stagnante à toutes les températures jusqu'à au moins 40 degrés Celsius, ce qui est essentiel pour les équipements sous-marins qui ne peuvent pas être inspectés ou entretenus après installation.
• Capacité de large plage de température : Des températures cryogéniques du GNL de moins 196 degrés Celsius jusqu'au service continu à haute température à 980 degrés Celsius pour la résistance à l'oxydation, l'Inconel 625 maintient ses propriétés mécaniques et sa résistance à la corrosion sur une plage de température inégalée par aucune nuance d'acier inoxydable, supportant des applications allant du traitement cryogénique des gaz à la production de flux de puits à haute température.
• Résistance à la fragilisation par l'hydrogène : La structure cristalline austénitique cubique à faces centrées (CFC) des alliages de nickel offre une diffusivité d'hydrogène intrinsèquement plus faible et une solubilité plus élevée par rapport aux aciers ferritiques et martensitiques, réduisant considérablement la susceptibilité à la fragilisation par l'hydrogène dans les composants sous-marins protégés cathodiquement et les environnements de production corrosifs avec chargement d'hydrogène atomique.
• Résistance à la fatigue et à l'érosion-corrosion : Le taux de durcissement à froid élevé et le renforcement par solution solide du molybdène et du niobium offrent une résistance supérieure à l'érosion-corrosion induite par le flux dans les fluides de production multiphasiques à haute vitesse contenant du sable et des particules solides dans les conduites sous-marines et les internes de corps de vanne de régulation.

Applications

• Composants de tête de puits et d'arbre de Noël sous-marins : Conduites d'injection de produits chimiques, tubes d'injection de méthanol, conduites d'accès annulaire et tubes de contrôle hydrauliques sur les têtes de puits et les assemblages d'arbre de Noël sous-marins fonctionnant à des profondeurs d'eau allant jusqu'à 3000 mètres avec exposition directe aux fluides produits contenant du H2S, du CO2, des chlorures et du soufre élémentaire.
• Collecteurs et conduites sous-marins : Tubes d'instrumentation de petit diamètre, conduites d'impulsion de transmetteur de pression, injecteurs chimiques et tuyauterie d'interconnexion de système d'échantillonnage sur les collecteurs de production sous-marins et les terminaisons de pipeline (PLET) nécessitant la conformité NACE et l'immunité à la corrosion de l'eau de mer.
• Faisceaux de tubes d'ombilicaux : Les faisceaux de tubes super duplex dans les ombilicaux à tubes en acier sont de plus en plus remplacés par l'Inconel 625 pour les champs en eaux profondes avec une chimie de production agressive, offrant une durée de vie en fatigue améliorée lors du service dynamique des ombilicaux entre la tourelle FPSO et le fond marin.
• Équipement de complétion de fond de puits : Mandrins d'injection de produits chimiques, boîtiers de vannes de gaz lift, tubes de conduite de contrôle de vannes de sécurité de fond de puits et encapsulation de câble de jauge de fond de puits permanent dans les puits à haute pression et haute température (HPHT) avec des pressions partielles de H2S et de CO2 dépassant chacune 10 bars.
• Tuyauterie de procédé en surface : Injection de produits chimiques pour le traitement de l'eau produite, tuyauterie d'entrée de séparateur de test de puits traitant la production multiphasique brute, conduites de drainage de séparateur de brouillard de torche et systèmes de drainage fermés traitant des fluides agressifs sur les plateformes de production offshore et les FPSO.

Questions fréquemment posées

Q : Pourquoi l'Inconel 625 est-il spécifié pour le service corrosif offshore sous-marin au lieu de l'acier inoxydable super duplex ?
R : Bien que les aciers inoxydables super duplex comme le UNS S32750 (2507) offrent une excellente combinaison de résistance et de résistance à la corrosion pour de nombreuses applications offshore, ils ont des limites environnementales définies sous NACE MR0175/ISO 15156 qui restreignent leur utilisation dans des conditions corrosives sévères. Les nuances super duplex sont limitées à environ 0,1-0,2 bar de pression partielle de H2S à température ambiante avec jusqu'à 10 % de saumure de NaCl à pH 4,5 ou plus. L'Inconel 625 ne fait face à aucune restriction environnementale de ce type sous NACE MR0175 Niveau VII, ce qui en fait la spécification matérielle par défaut lorsque les niveaux de H2S, les concentrations de chlorures ou la présence de soufre élémentaire dépassent les limites des duplex. De plus, l'Inconel 625 offre une résistance supérieure à la corrosion par crevasses dans l'eau de mer (PREN supérieur à 50 contre 41 pour le super duplex), ce qui est essentiel pour les équipements sous-marins qui ne peuvent pas être inspectés ou entretenus après installation.

Q : Quel est le délai de livraison typique pour les tuyaux sans soudure en Inconel 625 et quelle documentation est fournie ?
R : Le délai de production standard pour les tuyaux sans soudure en Inconel 625 est de 20 à 35 jours ouvrables à compter de la confirmation de la commande, en fonction des dimensions, de la quantité et du calendrier de production actuel de l'usine. La disponibilité en stock de l'usine pour les tailles courantes (1/2 pouce à 4 pouces NPS en SCH 40S et SCH 80S) peut réduire la livraison à 10-15 jours ouvrables. La documentation fournie avec chaque expédition comprend : un certificat d'essai de matériau selon EN10204 3.1 indiquant la composition chimique, la résistance à la traction et à la limite d'élasticité, l'allongement, la dureté et les paramètres de traitement thermique ; un certificat de conformité NACE MR0175/ISO 15156 ; un rapport d'identification positive des matériaux (PMI) pour 100 % des tuyaux ; un rapport d'essai de corrosion intergranulaire selon la méthode A de l'ASTM G28 ; des rapports d'essais ultrasoniques et à courants de Foucault ; une certification d'essai hydrostatique ; et un rapport d'inspection dimensionnelle. Une certification EN10204 3.2 avec témoin d'inspecteur tiers de DNV, ABS, Bureau Veritas ou Lloyd's Register est disponible sur demande.

Q : Comment l'Inconel 625 se comporte-t-il dans l'eau de mer avec protection cathodique appliquée ?
R : L'Inconel 625 est entièrement compatible avec les systèmes de protection cathodique (PC) couramment utilisés sur les structures offshore et les équipements sous-marins. Contrairement aux aciers à haute résistance et faible alliage qui sont susceptibles à la fragilisation par l'hydrogène sous PC, ou aux alliages de titane qui peuvent subir une formation d'hydrures à des potentiels très négatifs, l'Inconel 625 maintient ses propriétés mécaniques et sa résistance à la corrosion dans des conditions de PC. La résistance intrinsèque à la fragilisation par l'hydrogène combinée à la résistance exceptionnelle à la corrosion de l'eau de mer signifie que les composants en Inconel 625 peuvent être connectés en toute sécurité au même système de PC protégeant la structure en acier au carbone sans nécessiter d'isolation électrique. Cela simplifie la conception sous-marine en éliminant le besoin de joints d'isolation diélectrique et leurs exigences associées en matière de maintenance et d'inspection.

Q : Un traitement thermique après soudage est-il requis pour les tuyaux en Inconel 625 en service corrosif ?
R : Pour la plupart des applications de service corrosif sous-marin utilisant la nuance 1 recuite de mise en solution selon ASTM B444, un traitement thermique après soudage (PWHT) n'est généralement pas requis lors de l'utilisation d'un métal d'apport Inconel 625 de composition correspondante (ERNiCrMo-3) avec des procédures de soudage qualifiées. La conception de l'alliage empêche la sensibilisation pendant le soudage grâce à la chimie stabilisée au niobium, qui forme des carbures de niobium stables de préférence aux carbures de chrome, maintenant ainsi la teneur en chrome en solution solide pour la résistance à la corrosion. Cependant, pour les applications NACE MR0175 les plus critiques, certains utilisateurs finaux spécifient un recuit de mise en solution à 1090-1200 degrés Celsius après soudage pour éliminer la micro-ségrégation du métal soudé et assurer une résistance à la corrosion uniforme dans tout l'ensemble soudé. Nous recommandons de consulter la spécification de soudage du projet spécifique et l'ingénieur en corrosion pour les exigences définitives de PWHT basées sur les conditions de service réelles et les exigences du code de conception.
