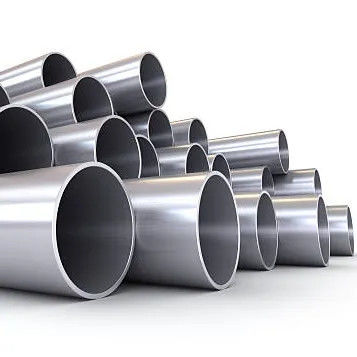

Tuyau sans soudure en acier inoxydable de qualité marine 316L pour plateformes offshore résistant à l'eau de mer

Pipe sans soudure en acier inoxydable de qualité marine 316L destinée au service de l'eau de mer des plates-formes offshore

Notretuyau sans soudure en acier inoxydable de qualité marine 316Lest spécialement conçu pour les exigencesservice en eau de mer de plateforme en merL'ajout de 2,0 à 3,0 pour cent de molybdène dans le 316L (UNS S31603, EN 1.4404) élève de manière significative le nombre d'équivalents de résistance à la crevaison (PREN) à un minimum de 24La faible teneur en carbone (maximum 0,5% en carbone) est la principale caractéristique du système de protection contre la corrosion dans les eaux marines.La résistance à l'usure est supérieure à 0,03 pour cent) empêche la précipitation de carbure intergranulaire pendant le soudage, ce qui élimine le besoin de traitement thermique post-soudure dans la plupart des conditions de service.

Fabriqués selon les normes ASTM A312/A312M avec une construction transparente, ces tuyaux offrent une intégrité structurelle supérieure pour les systèmes de refroidissement à haute pression de l'eau de mer, les réseaux de débordement d'eau de feu,tuyauterie d'eau de ballastChaque tuyau est soumis à des tests hydrostatiques à 100%, à une inspection par ultrasons, à des tests de détection de l'humidité, à des tests de détection de l'humidité et à des tests de détection de l'humidité.l'examen des courants de tourbillon pour assurer une livraison sans défaut pour les applications marines critiques en matière de sécurité où une panne de tuyauterie pourrait compromettre l'intégrité de la plateforme et la sécurité de l'équipage.

Spécifications techniques

Principaux avantages pour les applications maritimes et offshore

• Résistance supérieure au chlorure:La teneur en molybdène de 2,0 à 3,0% dans le 316L surpasse de manière significative l'acier inoxydable standard 304/304L dans les environnements d'eau de mer riche en chlorure,prolongation de la durée de vie et réduction de la fréquence de remplacement des systèmes de tuyauterie de plateformes offshore.
• Excellente protection contre la corrosion des fissures:Une valeur PREN égale ou supérieure à 24 garantit des performances fiables dans les fentes serrées telles que les surfaces des joints de flange, les connexions filetées,et sous-dépôts où l'eau de mer stagnante crée des cellules de corrosion localisées agressives.
• Intégrité de la soudure sans traitement post-soudure:La faible teneur en carbone (maximum 0,03%) empêche la précipitation de carbure de chrome dans la zone affectée par la chaleur pendant le soudage.maintenir une résistance complète à la corrosion sans avoir besoin d'un recuit de solution post-soudure pour la plupart des épaisseurs de service.
• Ratio haute résistance/poids:The seamless construction combined with 316L mechanical properties enables thinner wall designs that reduce topsides weight loading on offshore structures while maintaining required pressure containment capacity.
• Large plage de température:L'acier inoxydable 316L maintient une excellente ténacité à des températures cryogéniques allant jusqu'à moins 196 degrés Celsius jusqu'à des températures de service élevées allant jusqu'à 450 degrés Celsius,Convient à la fois pour le service de GNL et de vapeur sur les installations offshore.
• Conformité avec les normes de classification marine:Traçabilité et certification complète des matériaux selon les règles de DNV, ABS, Lloyd's Register et BV pour la classification offshore, conformément à la norme EN10204 3.Option de certificat d'inspection 2 pour les systèmes de tuyauterie de service essentiels.

Applications

• Systèmes de refroidissement par eau de mer:tuyauterie principale de levage de l'eau de mer, alimentation en eau de refroidissement par échangeur de chaleur et lignes de retour,et circuits de refroidissement à travers une seule fois sur les plates-formes de production offshore et les navires FPSO nécessitant une résistance continue à la corrosion par l'eau de mer qui coule.
• Réseaux d'inondation d'eau de feu:Les tuyaux principaux des anneaux d'eau d'incendie, les stations de soupapes de débordement et les tuyaux de distribution par pulvérisateur conformes aux exigences de la NFPA et de la SOLAS, lorsque l'intégrité des tuyaux en cas d'urgence n'est pas négociable.
• Traitement des eaux de ballast:tuyauterie d'admission et de décharge d'eau de ballast, tuyauterie d'interconnexion du système de traitement et lignes de transfert répondant aux normes de la Convention de l'OMI sur la gestion des eaux de ballast pour la protection de l'environnement marin.
• Traitement de l'eau produiteSystèmes de tuyauterie d'injection et d'élimination d'eau produits où les niveaux de chlorure combinés, les solides dissous,et les températures élevées exigent une résistance accrue à la corrosion de l'acier inoxydable 316L allié au molybdène.
• Pièces d'équipement de surface:Air d'instrument, retour d'huile hydraulique, systèmes de drainage,et tuyauterie d'évacuation ouverte sur les structures en mer où l'exposition aux pulvérisations atmosphériques de sel nécessite des matériaux résistants aux fosses pour l'intégrité structurelle à long terme.

Questions fréquemment posées

Q: Pourquoi choisir l'acier inoxydable 316L au lieu de 304L pour les tuyaux d'eau de mer des plates-formes offshore?
R: La différence essentielle réside dans la teneur en molybdène.Le molybdène améliore considérablement la résistance à la corrosion des fosses dans les environnements contenant du chlorure comme l'eau de merLe PREN (Pitting Resistance Equivalent Number) pour le 316L est généralement de 24 à 26, contre 18 à 20 pour le 304L.Les tuyaux 304L peuvent développer des trous à travers les parois en quelques mois d'exposition à l'eau de mer, tandis que le 316L offre des décennies de service fiable. Le coût supplémentaire des matériaux de 316L par rapport au 304L est récupéré dans le premier cycle de maintenance en évitant le remplacement des tuyaux,coûts de fermeture de plateforme, et les pertes liées au report de production.

Q: Quelles sont les certifications des sociétés de classification disponibles pour les tuyaux sans soudure de qualité marine 316L?
R: Nous fournissons une certification complète aux principales sociétés de classification maritime, notamment DNV (Det Norske Veritas), ABS (American Bureau of Shipping), Lloyd's Register (LR) et Bureau Veritas (BV).Le champ d'application de la certification couvre la vérification de la qualité des matériaux, audits des processus de fabrication, témoins d'essais mécaniques, qualification des procédures NDT et essais de corrosion selon la méthode ASTM G48 A. Pour les applications de service critique, EN10204 3.Deux certificats d'inspection avec la signature d'un inspecteur tiers sont disponibles.Toute la documentation de certification est traçable jusqu'aux numéros de chaleur individuels et peut être soumise par le biais de systèmes de gestion des documents des clients pour l'examen de la conception et la vérification de la conformité réglementaire.

Q: Un traitement thermique post-soudure est-il nécessaire pour les tuyaux sans soudure en acier inoxydable 316L en service offshore?
R: Pour la plupart des conditions de service offshore avec une épaisseur de paroi allant jusqu'à 20 mm, le traitement thermique post-soudure (PWHT) n'est généralement pas nécessaire pour le 316L en raison de sa faible teneur en carbone (maximum 0,03%).Le faible niveau de carbone empêche la précipitation de carbure de chrome aux limites des grains pendant les cycles thermiques de soudage, ce qui, autrement, épuiserait la teneur en chrome adjacente aux limites des grains et créerait une susceptibilité à la corrosion intergranulaire (sensibilisation).pour des environnements de service spécifiques tels que les conditions de fissuration par corrosion par chlorure à chaud supérieure à 60 °C ou pour des épaisseurs de paroi supérieures à 20 mm lorsque les contraintes de retenue sont importantes, le recuit de la solution à 1040 à 1120 degrés Celsius suivi d'un étanchement rapide peut être spécifié par l'équipe d'ingénierie du projet.

Q: Quels tests vérifient la résistance à la corrosion de l'eau de mer avant expédition?
R: Notre programme d'assurance qualité pour les tuyaux sans soudure 316L de qualité marine comprend plusieurs étapes de vérification.La composition chimique est vérifiée par analyse par spectromètre d'émission optique (OES) sur chaque chaleur, confirmant une teneur en molybdène comprise entre 2,0 et 3,0%. The ASTM G48 Method A ferric chloride pitting test is performed on sample coupons to verify a critical pitting temperature (CPT) of at least 15 degrees Celsius for 316L in the solution-annealed conditionL'essai de corrosion intergranulaire selon la méthode ASTM A262 Practice E (essai de Streicher) confirme l'absence de sensibilisation.L'identification positive du matériau (PMI) à l'aide de la fluorescence aux rayons X (XRF) est effectuée sur 100% des tuyaux pour vérifier la qualité avant l'emballage et l'expédition.
