Lieu d'origine: | La Chine |
---|---|
Nom de marque: | TOBO |
Certification: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Numéro de modèle: | ASTM 304/316L |
Quantité de commande min: | 1PC |
Prix: | negotiation |
Détails d'emballage: | CAS OU PALETTE DE PLY-WOODEN |
Délai de livraison: | 15 jours de travail |
Conditions de paiement: | T/T, D/P, D/A, Western Union |
Capacité d'approvisionnement: | 9800000PCS par mois |
Nom du produit: | Stainless Steel Elbow | Type: | Coude, pièce en t, réducteur, chapeau, bride, tuyau |
---|---|---|---|
Application: | Industrial | La technologie: | Forged |
OD :: | 60.30-610.00mm | Préparation de surface :: | soufflage de sable, roulement de sable, soufflage de sable |
Rayon: | 2D 3D 5D | ||
Surligner: | coude de 90 degrés en acier inoxydable,Coude de soudage bout à bout |

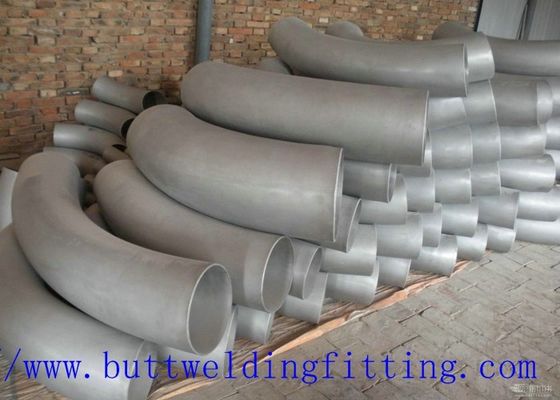

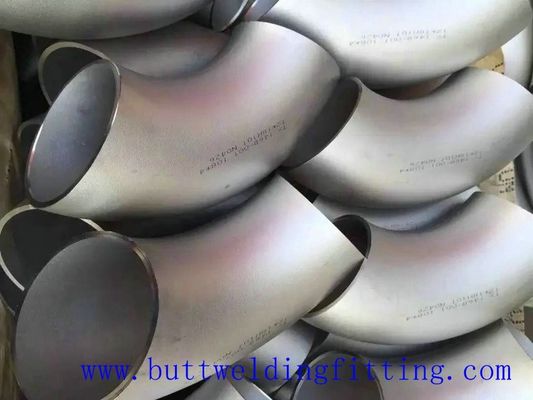

Le tuyau 304/316L d'acier inoxydable écarte le miroir d'un coup de coude de 90Degree LR fini
Taille :
5" - 62" pouce, DN15-DN1480
Épaisseur de paroi : Sch5-Sch160 XXS
Matériel :
Acier au carbone : ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
Acier allié : ASTM A234 WP1, WP12, WP11, WP22, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X80
Acier inoxydable : ASME A403 WP304, 304L, 316, 316L, 310
Normes : NORME ANSI, DIN, JIS, GIGAOCTET, ASTM, JB, SH, YB, SY, HECTOGRAMME, API ASME
Utilisation :
Pétrole, produit chimique, puissance, gaz, métallurgie.
Nos coudes du conduit sont très utilisés dans beaucoup d'industries, telles que la production d'électricité, pétrole, gaz naturel, produits chimiques, construction navale, chauffage, fabrication du papier, métallurgie et ainsi de suite.
L'acier ensoleillé sont fabricant, exportateur et fournisseur de coude long de rayon de 45 degrés. Le coude long de rayon de 45 degrés construit utilisant les matières premières de catégorie supérieure. Le coude long soudé bout à bout de rayon de 45 degrés sont employés pour les tuyaux de communication de différents diamètres et trouvent des applications larges dans divers constructeurs de produits chimiques, d'industries du bâtiment, de papier, de ciment et de bateau.
Nous avons adopté l'équipement de production avancé pour faire à notre long rayon le coude de 45 degrés (1D D711.2~D1219.2), qui peut non seulement améliorer la qualité du produit, mais sauvons également les matières premières.
Taille :
Coude sans couture : 1/2 " ~24" DN15~DN600
Coude de soudure : 6" ~72" DN150~DN1800
Épaisseur de paroi :
sch10, sch20, sch30, DST, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Épaisseur de paroi maximum : 200mm
Matériaux
Acier au carbone : ASTM/ASME A234 WPB-WPC
Acier allié : ASTM/ASME A234 wp 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Acier inoxydable : ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 wp 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 wp 321-321H ASTM/ASME A403 wp 347-347H
Acier de basse température : ASTM/ASME A402 WPL 3-WPL 6
Acier de haute performance : ASTM/ASME A860 WPHY 42-46-52-60-65-70
Normes
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
PS 43-2008 DE PS 75-2008 MSS DE MSS
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR N-F UN 49-289-1990 AFNOR N-F UN 49-170-1-1999 AFNOR N-F UN 49-170-2-2009 AFNOR N-F UN 49-170-3-2009 AFNOR N-F A 49-170-4-2009 ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
Processus industriels
Recourbement, serrage, pressurage, forge, usinage et plus
Industries servies
Nos coudes du conduit sont très utilisés dans beaucoup d'industries, telles que la production d'électricité, pétrole, gaz naturel, produits chimiques, construction navale, chauffage, fabrication du papier, métallurgie et ainsi de suite.
NPS | O.D. D |
90 degrés Long rayon Centre-à-fin A |
45 degrés Long rayon Centre-à-fin B |
90 degrés 3D Centre-à-fin A |
45 degrés 3D Centre-à-fin B |
1/2 | 21,3 | 38 | 16 | - | - |
3/4 | 26,7 | 38 | 19 | 57 | 24 |
1 | 33,4 | 38 | 22 | 76 | 31 |
1 ¼ | 42,2 | 48 | 25 | 95 | 39 |
1 ½ | 48,3 | 57 | 29 | 114 | 47 |
2 | 60,3 | 76 | 35 | 152 | 63 |
½ 2 | 73 | 95 | 44 | 190 | 79 |
3 | 88,9 | 114 | 51 | 229 | 95 |
½ 3 | 101,6 | 133 | 57 | 267 | 111 |
4 | 114,3 | 152 | 64 | 305 | 127 |
5 | 141,3 | 190 | 79 | 381 | 157 |
6 | 168,3 | 229 | 95 | 457 | 189 |
8 | 219,1 | 305 | 127 | 610 | 252 |
10 | 273 | 381 | 159 | 762 | 316 |
12 | 323,8 | 457 | 190 | 914 | 378 |
14 | 355,6 | 533 | 222 | 1067 | 441 |
16 | 406,4 | 610 | 254 | 1219 | 505 |
18 | 457 | 686 | 286 | 1372 | 568 |
20 | 508 | 762 | 318 | 1524 | 632 |
22 | 559 | 838 | 343 | 1676 | 694 |
24 | 610 | 914 | 381 | 1829 | 757 |
26 | 660 | 991 | 406 | 1981 | 821 |
28 | 711 | 1067 | 438 | 2134 | 883 |
30 | 762 | 1143 | 470 | 2286 | 964 |
32 | 813 | 1219 | 502 | 2438 | 1010 |
34 | 864 | 1295 | 533 | 2591 | 1073 |
36 | 914 | 1372 | 565 | 2743 | 1135 |
38 | 965 | 1448 | 600 | 2896 | 1200 |
40 | 1016 | 1524 | 632 | 3048 | 1264 |
42 | 1067 | 1600 | 660 | 3200 | 1326 |
44 | 1118 | 1676 | 695 | 3353 | 1389 |
46 | 1168 | 1753 | 727 | 3505 | 1453 |
48 | 1219 | 1829 | 759 | 3658 | 1516 |
TOLÉRANCES DIMENSIONNELLES - COUDES | |||||||
Pour toutes les garnitures | Coudes 90/45 degré | Retours 180° | |||||
Taille nominale (NPS) de tuyau | Ø extérieur au biseau |
Ø intérieur à l'extrémité |
Épaisseur de paroi t/T1 |
Centre pour finir faible. A-B-C-M | Centre pour centrer faible. O |
De nouveau au visage faible. K |
Alignez ment des extrémités U |
1/2 des 2 1/2 | 1 | 0,8 | Pas | 2 | 7 | 7 | 1 |
3 des 3 1/2 | 1 | 1,6 | moins | 2 | 7 | 7 | 1 |
4 | +2 -1 | 1,6 | que | 2 | 7 | 7 | 1 |
5 des 6 | +3 -1 | 1,6 | 87,50% | 2 | 7 | 7 | 1 |
8 | 2 | 1,6 | du nominal | 2 | 7 | 7 | 1 |
10 | +4 -3 | 3,2 | tickness | 2 | 7 | 7 | 2 |
12 des 18 | +4 -3 | 3,2 | 3 | 10 | 7 | 2 | |
20 un 24 | +6 -5 | 4,8 | 3 | 10 | 7 | 2 | |
26 des 30 | +7 -5 | 4,8 | 3 | ..... | ..... | ..... | |
32 des 48 | +7 -5 | 4,8 | 5 | ..... | ..... | ..... |
Tolérances d'obliquité | ||
ND | Maximum outre de l'angle | Maximum outre de l'avion |
Q | P | |
1/2 des 4 | 1 | 2 |
5 des 8 | 2 | 4 |
10 des 12 | 3 | 5 |
14 des 16 | 3 | 7 |
18 un 24 | 4 | 10 |
26 des 30 | 5 | 10 |
32 des 42 | 5 | 13 |
44 des 48 | 5 | 20 |
