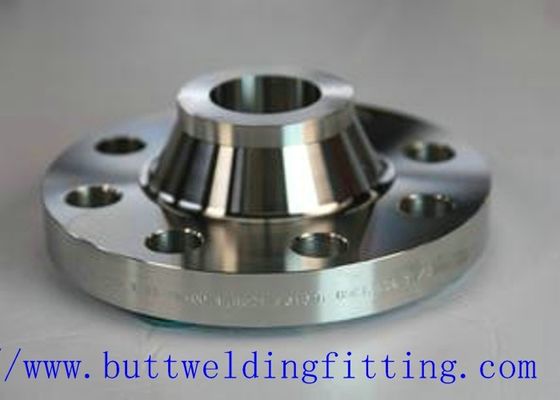

Garnitures et brides forgées durables de cou de soudure de la classe 600 de la série B des brides ASME B16.47

Taille forgée de brides de cou de soudure de la classe 600 de la série B des brides ASME B16.47 d'acier : 1/2 » - 60"

Spécifications :

Taille : 1/2 » - 60"

Marque : TOBO

Classe : 600 LIVRES

Type : Bride de cou de soudure, bride de WN (visage augmenté)

Spécialisez-vous : Selon le dessin

Norme :

ANSI/ASME :

NORME ANSI B16.5, NORME ANSI B16.47, MSS SP44, NORME ANSI B16.36, NORME ANSI B16.48

DIN :

DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

B.S :

BS4504, BS4504, BS1560, BS10, etc.

Des brides de cou de soudure sont forées avec l'épaisseur de paroi de la bride ayant des dimensions égales dans le tuyau assorti. L'allumeur que le tuyau est plus grand le trou est dans la bride de cou de soudure. Et réciproquement plus le tuyau lourd est plus le trou est dans la bride de cou de soudure petit. Des brides de cou de soudure sont habituellement employées dans les systèmes à haute pression et conviennent aux températures froides ou chaudes.

Brides de cou de soudure de la série B d'ASME B16.47

Brides de cou de soudure de la classe 75 de la série B d'ASME B16.47

Brides de cou de soudure de la classe 150 de la série B d'ASME B16.47

Brides de cou de soudure de la classe 300 de la série B d'ASME B16.47

Brides de cou de soudure de la classe 600 de la série B d'ASME B16.47

Brides de cou de soudure de la classe 900 de la série B d'ASME B16.47

Matériel et catégories de brides de cou de soudure :

Brides de cou de soudure d'acier inoxydable : ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Brides de cou de soudure d'acier au carbone : ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 LF 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70

Brides de cou de soudure d'acier allié : ASTM/ASME A/SA 182 ET A 387 F1, F5, F9, F11, F12, F22, F91

Brides en acier duplex de cou de soudure : ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Brides duplex superbes de cou de soudure : ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61

Brides de cou de soudure d'alliage de nickel : Nickel 200 (UNS non N02200), nickel 201 (UNS non N02201), Monel 400 (UNS non N04400), Monel 500 (UNS non N05500), Inconel 800 (UNS non N08800), Inconel 825 (UNS non N08825), Inconel 600 (UNS non N06600), Inconel 625 (UNS non N06625), Inconel 601 (UNS non N06601), Hastelloy C 276 (UNS non N10276), alliage 20 (UNS non N08020), etc.

Brides de cou de soudure d'alliage de cuivre : UNS non C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS non C 70600 (Cu - Ni 90/10), C 71500 (Cu-Ni-70/30)

Brides de cou de soudure d'acier au carbone de basse température : ASTM A350, LF2, LF3

Applications des brides de cou de soudure de la classe 600 de la série B d'ASME B16.47

Des brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 sont employées dans le traitement chimique et pétrochimique.

Des brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 sont employées dans l'électronique.

Des brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 sont employées dans l'installation de fabrication pour maintenir la pureté de produit en manipulant des nourritures, fibres synthétiques.

Des brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 sont employées dans la marine et l'ingénierie en mer.

Caractéristiques des brides de cou de soudure de la classe 600 de la série B d'ASME B16.47

Les brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 sont de haute résistance à de divers produits chimiques réducteurs.

Les brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 sont excellente résistance aux alcalis caustiques.

Les brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 sont conductivité haut électrique.

Les brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 sont excellente résistance à la corrosion aux eaux distillées et naturelles.

Les brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 sont résistance aux solutions salines neutres et alcalines.

Les brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 sont excellente résistance au fluor sec.

Les brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 sont très utilisées pour manipuler la soude caustique.

Les brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 sont de bonnes propriétés thermiques, électriques et magnétostrictives.

Les brides de cou de soudure de la classe 600 de la série B d'ASME B16.47 offrent de la résistance aux acides chlorhydriques et sulfuriques aux températures et aux concentrations modestes.

Dimensions des brides de cou de soudure de la classe 600 de la série B d'ASME B16.47

Diam. normal de tuyau.	O.D. DE Bride	Profondément ness (Thk.)	Longueur À travers Hub	Diam. de Hub à la base	Hub Diam. Dessus	Augmenté Visage Diam.	Diam. de Boulon Cercle	Non de Boulon Trous	Diam. de Boulon Trous	Diam. de Boulon	Filet Rayon Minimal.
pouce	O	C	Y	X	A	R	LE BD	MILLIARD	LE BH	DB	r1
26"	889	111,3	180,8	698,5	660,4	726,9	806,5	28	44,5	1 5/8	12,7
28"	952,5	115,8	190,5	752,3	711,2	784,4	863,6	28	47,8	1 3/4	12,7
30"	1022,4	125,5	204,7	806,5	762	841,2	927,1	28	50,8	1 7/8	12,7
32"	1085,9	130	215,9	860,6	812,8	895,4	984,3	28	53,8	2	12,7
34"	1162,1	141,2	233,4	914,4	863,6	952,5	1054,1	24	60,5	2 1/4	14,2
36"	1212,9	146,3	242,8	968,2	914,4	1009,7	1104,9	28	60,5	2 1/4	14,2
38"	La taille 38" par 60" sont identique à la série a, brides de la classe 600.
