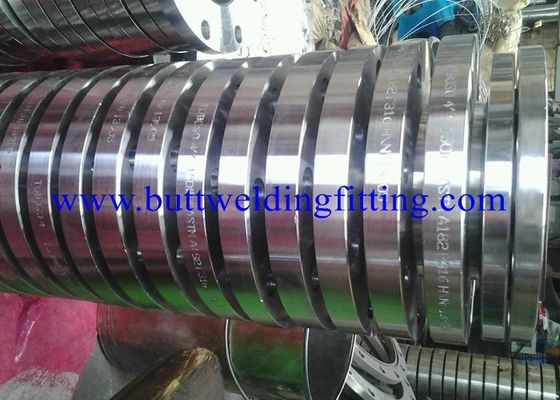

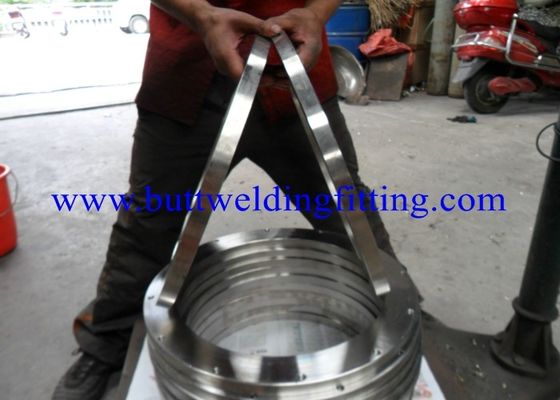

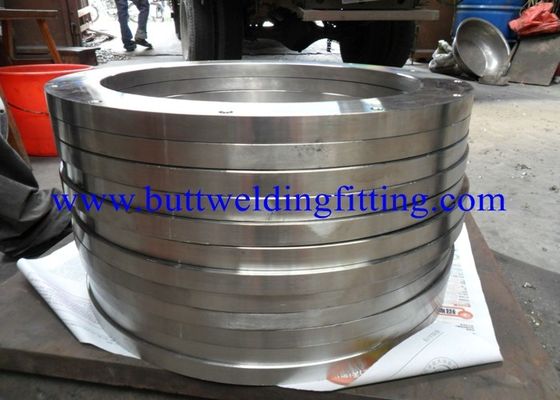

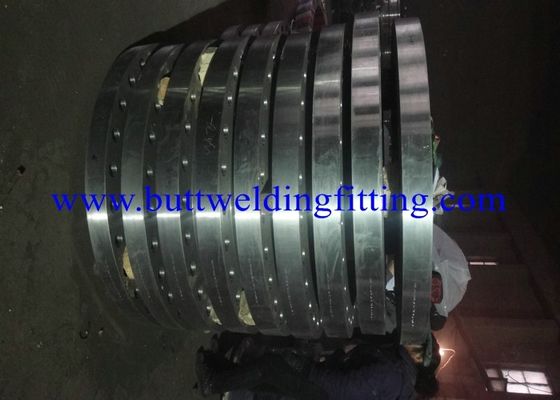

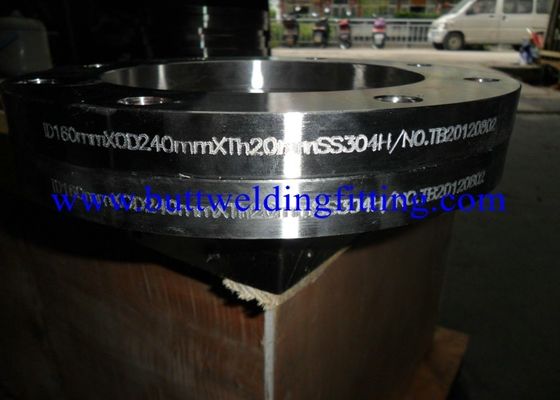

Les brides soudées bout à bout de la bride B16.5 2500 livres de classe assemblent pouce à clin de 1/2 - 100 pouces
| Lieu d'origine | La Chine |
|---|---|
| Nom de marque | TOBO |
| Certification | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Numéro de modèle | GOST D'EN DIN DE LA NORME ANSI ASME API JIS |
| Quantité de commande min | 100kgs |
| Prix | Négociable |
| Détails d'emballage | dans des sachets en plastique puis par paquets |
| Délai de livraison | 15days-> |
| Conditions de paiement | T/T, L/C, Western Union, |
| Capacité d'approvisionnement | 1500 tonnes par mois |
Détails sur le produit
| Norme | Classe 2500 Lap Joint Flanges de bride d'ANSI/ASME B16.5 | Couleur | Blanc, argenté |
|---|---|---|---|
| Diamètre extérieur | dn15-dn1000 | Type | Lap Joint Flanges |
| Mettre en évidence | brides et garnitures de pièces forgéees,Garnitures et brides forgées |
||
Description de produit
La classe 2500 de bride d'ANSI/ASME B16.5 assemblent la taille à clin de brides : 1/2 » (DN15) - 100 » (DN2500)
Spécifications :
Taille : 1/2 » (DN15) - 100 » (DN2500)
Marque : TOBO
Classe : 2500 LIVRES
Type : Assemblez les brides à clin, brides lâches
Spécialisez-vous : Selon le dessin
Norme :
ANSI/ASME :
NORME ANSI B16.5, NORME ANSI B16.47, MSS SP44, NORME ANSI B16.36, NORME ANSI B16.48
DIN :
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673
B.S :
BS4504, BS4504, BS1560, BS10, etc.
Assemblez les brides à clin (brides lâches) sont employés avec une souche-fin correspondante qui des « insertions » dans l'intérieur de la bride. L'avantage principal de ce type de bride, est qu'une fois que le tuyau soude à la souche-fin d'insertion, la bride alors peut tourner pour un alignement plus facile des trous de boulon. Cependant, assemblez les brides à clin et la capacité de leurs souche-fins de tenir la pression est plus ou moins comme les brides sans lacets. Elles ne sont pas appropriées aux situations avec des charges externes ou changeantes élevées de la force. Elles fournissent un avantage dans un système sifflant qui a besoin du démontage fréquent pour l'inspection ou enlèvent des habillages.
ANSI/ASME B16.5 assemblent des brides à clin
La classe 150 de bride d'ANSI/ASME B16.5 assemblent des brides à clin
La classe 300 de bride d'ANSI/ASME B16.5 assemblent des brides à clin
La classe 600 de bride d'ANSI/ASME B16.5 assemblent des brides à clin
La classe 900 de bride d'ANSI/ASME B16.5 assemblent des brides à clin
La classe 1500 de bride d'ANSI/ASME B16.5 assemblent des brides à clin
La classe 2500 de bride d'ANSI/ASME B16.5 assemblent des brides à clin
Matériel et catégories filetés de brides :
L'acier inoxydable assemblent des brides à clin (brides lâches) : ASTM A182, A240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
L'acier au carbone assemblent des brides à clin (brides lâches) : ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 LF 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
L'acier allié assemblent des brides à clin (brides lâches) : ASTM/ASME A/SA 182 ET A 387 F1, F5, F9, F11, F12, F22, F91
L'acier duplex assemblent des brides à clin (brides lâches) : ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Le duplex superbe assemblent des brides à clin (brides lâches) : ASTM/ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
L'alliage de nickel assemblent des brides à clin (brides lâches) : Nickelez 200 (UNS non N02200), nickel 201 (UNS non N02201), Monel 400 (UNS non N04400), Monel 500 (UNS non N05500), Inconel 800 (UNS non N08800), Inconel 825 (UNS non N08825), Inconel 600 (UNS non N06600), Inconel 625 (UNS non N06625), Inconel 601 (UNS non N06601), Hastelloy C 276 (UNS non N10276), alliage 20 (UNS non N08020), etc.
L'alliage de cuivre assemblent des brides à clin (brides lâches) : UNS non C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS non C 70600 (Cu - Ni 90/10), C 71500 (Cu-Ni-70/30)
L'acier au carbone de basse température assemblent des brides à clin (brides lâches) : ASTM A350, LF2, LF3
Les applications de la classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (les brides lâches)
La classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (brides lâches) sont employées dans le traitement chimique et pétrochimique.
La classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (brides lâches) sont employées dans l'électronique.
La classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (brides lâches) sont employées dans l'installation de fabrication pour maintenir la pureté de produit en manipulant des nourritures, fibres synthétiques.
La classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (brides lâches) sont employées dans la marine et l'ingénierie en mer.
Les caractéristiques de la classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (les brides lâches)
La classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (brides lâches) sont de haute résistance à de divers produits chimiques réducteurs.
La classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (brides lâches) sont excellente résistance aux alcalis caustiques.
La classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (brides lâches) sont conductivité haut électrique.
La classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (brides lâches) sont excellente résistance à la corrosion aux eaux distillées et naturelles.
La classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (brides lâches) sont résistance aux solutions salines neutres et alcalines.
La classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (brides lâches) sont excellente résistance au fluor sec.
La classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (brides lâches) sont très utilisée pour manipuler la soude caustique.
La classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (brides lâches) sont de bonnes propriétés thermiques, électriques et magnétostrictives.
La classe 2500 d'ANSI/ASME B16.5 assemblent l'offre à clin de brides (brides lâches) de la résistance aux acides chlorhydriques et sulfuriques aux températures et aux concentrations modestes.
Les dimensions de la classe 2500 d'ANSI/ASME B16.5 assemblent des brides à clin (les brides lâches)
| Diam. normal de tuyau. | O.D. Bride | Thk. De la minute de bride | Diam. de Hub |
Longueur Hub.Y | Trou | Coin Rayon du trou de Enroulé Bride |
Diam. du boulon Cercle |
Diam. du boulon Trous |
Nombre des boulons |
Diam. de Boulons (pouce) |
Kilogramme | Livre | |
| pouce | DN | O | C | X | Y | B | R | AVANT JÉSUS CHRIST | LE BH | MILLIARD | LE BD | ||
| 1/2 » | 15 | 133,4 | 30,2 | 42,9 | 39,6 | 22,9 | 3 | 88,9 | 22,4 | 4 | 3/4" | 3 | 6,6 |
| 3/4" | 20 | 139,7 | 31,8 | 50,8 | 42,9 | 28,2 | 3 | 95,3 | 22,4 | 4 | 3/4" | 4 | 8,8 |
| 1" | 25 | 158,8 | 35,1 | 57,2 | 47,8 | 35,1 | 3 | 108 | 25,4 | 4 | 7/8" | 5 | 11 |
| 1-1/4 » | 32 | 184,2 | 38,1 | 73,2 | 52,3 | 43,7 | 4,8 | 130 | 28,4 | 4 | 1" | 8 | 17,6 |
| 1-1/2 » | 40 | 203,2 | 44,5 | 79,2 | 60,5 | 50 | 6,4 | 146,1 | 31,8 | 4 | 1 1/8" | 11 | 25 |
| 2" | 50 | 235 | 50,8 | 95,3 | 69,9 | 62,5 | 7,9 | 171,5 | 28,4 | 8 | 1" | 17 | 38 |
| 2-1/2 » | 65 | 266,7 | 57,2 | 114,3 | 79,2 | 75,4 | 7,9 | 196,9 | 31,8 | 8 | 1 1/8" | 25 | 55 |
| 3" | 80 | 304,8 | 66,5 | 133,4 | 91,9 | 91,4 | 9,7 | 228,6 | 35,1 | 8 | 1 1/4" | 38 | 83 |
| 3-1/2 » | 90 | - | - | ||||||||||
| 4" | 100 | 355,6 | 76,2 | 165,1 | 108 | 116,8 | 11,2 | 273,1 | 41,1 | 8 | 1 1/2 » | 58 | 127 |
| 5" | 125 | 419,1 | 91,9 | 203,2 | 130 | 144,5 | 11,2 | 323,9 | 47,8 | 8 | 1 3/4" | 95 | 210 |
| 6" | 150 | 482,6 | 108 | 235 | 152,4 | 171,5 | 12,7 | 368,3 | 53,8 | 8 | 2" | 146 | 323 |
| 8" | 200 | 552,5 | 127 | 304,8 | 177,8 | 222,3 | 12,7 | 438,2 | 53,8 | 12 | 2" | 220 | 485 |
| 10" | 250 | 673,1 | 165,1 | 374,7 | 228,6 | 277,4 | 12,7 | 539,8 | 66,5 | 12 | 2 1/2 » | 420 | 925 |
| 12" | 300 | 762 | 184,2 | 441,5 | 254 | 328,2 | 12,7 | 619,3 | 73,2 | 12 | 2 3/4" | 590 | 1300 |
