| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | TOBO |
| Certification: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Numéro de modèle: | raccords de tuyauterie forgés |
| Quantité de commande min: | 1PC |
| Prix: | 3,0000pcs per month |
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 10-100 jours selon la quantité |
| Conditions de paiement: | L / C, T / T, Western Union |
| Taille: | 1-8 pouce | Matériau: | A182 F52 F53 F55 |
|---|---|---|---|
| Type: | Transparente | la norme: | DIN, en, ASTM, les BS, JIS, gigaoctet, etc. |
| DN: | 15-200 | ||
| Mettre en évidence: | garnitures de tuyau d'acier forgées,Forgé haute pression raccords de tuyauterie |
||

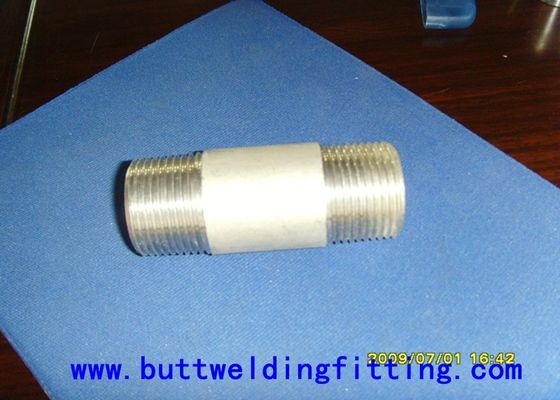

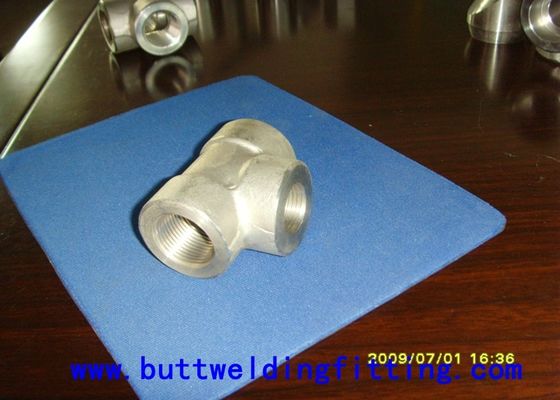

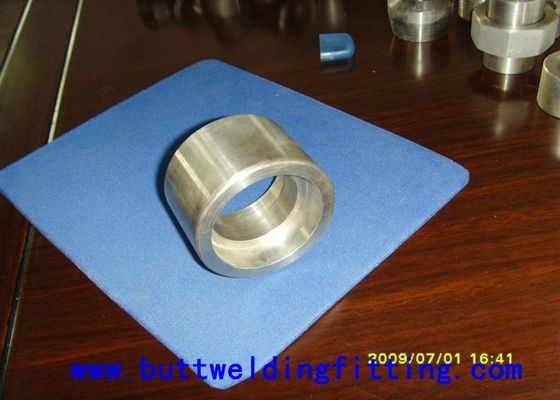

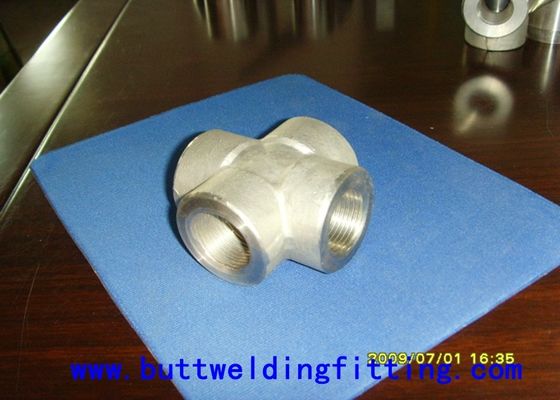

Garnitures de tuyau forgées ASME B16.11 A182 A182 F304L F316L, 904L, F11, F12, F51.F52, F53, F55, COUDE, PIÈCE EN T, RÉDUCTEUR,
| NOM | La norme ANSI B16.11 a forgé des garnitures, montage de tuyau forgé par acier |
| PRODUITS | Coudes, réducteurs, pièces en t de tuyau, courbures, chapeaux de tuyau |
| MATÉRIEL |
Acier au carbone, acier allié, acier inoxydable Nous pouvons produire selon des matériaux apppoingted par des consommateurs |
| STANDARD |
NORME ANSI, ASME, AP15L, DIN, JIS, BS, GIGAOCTET Nous pouvons également produire selon le dessin par des clients. |
| ÉPAISSEUR DE PAROI | Sch5-Sch160 XS XXS DST |
| TAILLE | 1/2-72 |
| ÉTENDUE DES APPLICATIONS | Industrie chimique, industrie pétrolière, industrie de constructin, installation domestique et autre |
| FOURNISSEZ LE TEMPS | 15-60 JOURS |
| PAIEMENT | T/T OU L/C |
| PRÉPARATION DE SURFACE | Tir soufflé, huile noire antirouille |
| CERTIFICATS | ISO-9001 : 2000, API, CCS |
| Nous avons le plus grand équipement de montage de tuyau en Chine, et pouvons te fournir le meilleur produit dans le prix concurrentiel. Être dans l'attente pour établir des affaires avec vous. | |
|

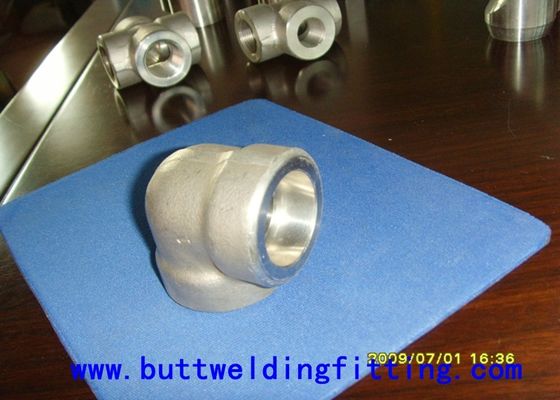

coude de prise rayon de 90 degrés de long poids--kilogramme |
m3 | ||||||
| DN | NPS | SCH80/3000 | SCH160/6000 | XXS/9000 | SCH80/3000 | SCH160/6000 | XXS/9000 |
| 6 | 1/8 | 0,09 | 0,15 | - | 0.018*10-3 | 0.027*10-3 | - |
| 8 | 1/4 | 0,09 | 0,15 | - | 0.027*10-3 | 0.042*10-3 | - |
| 10 | 3/8 | 0,12 | 0,32 | - | 0.042*10-3 | 0.068*10-3 | - |
| 15 | 1/2 | 0,26 | 0,40 | 0,85 | 0.068*10-3 | 0.120*10-3 | 0.180*10-3 |
| 20 | 3/4 | 0,35 | 0,65 | 1,48 | 0.120*10-3 | 0.180*10-3 | 0.310*10-3 |
| 25 | 1 | 0,49 | 1,25 | 2,20 | 0.180*10-3 | 0.310*10-3 | 0.397*10-3 |
| 32 | 1-1/4 | 0,85 | 1,40 | 2,90 | 0.310*10-3 | 0.397*10-3 | 0.745*10-3 |
| 40 | 1-1/2 | 1,05 | 2,45 | 3,80 | 0.397*10-3 | 0.745*10-3 | 1.126*10-3 |
| 50 | 2 | 1,75 | 2,76 | 6,35 | 0.745*10-3 | 1.126*10-3 | 1.724*10-3 |
| 65 | 2-1/2 | 3,80 | 4,80 | - | 1.126*10-3 | 1.724*10-3 | - |
| 80 | 3 | 5,20 | 8,85 | - | 2.172*10-3 | 2.523*10-3 | - |
| 100 | 4 | 11,0 | - | - | 3.756*10-3 | - | |
Classe 2000 |
Nominal Tuyau Taille |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 |
| A | - | 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 3 | 3 3/8 | 4 3/16 | |
| B | - | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/16 | 4 5/16 | 5 3/4 | |
| Poids | - | 0,198 | 0,283 | 0,500 | 0,773 | 1,013 | 1,550 | 2,180 | 3,140 | 6,500 | 10,925 | 26,675 | |
Classe 3000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| A | 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | 3 3/4 | 4 1/2 | |
| B | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 6 | |
| Poids | 0,236 | 0,350 | 0,592 | 0,973 | 1,355 | 2,265 | 2,407 | 3,500 | 5,920 | 11,900 | 14,438 | 31,975 | |
Classe 6000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| A | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | 3 3/4 | 4 3/16 | 4 1/2 | |
| B | 1 1/6 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 5 3/4 | 6 | |
| Poids | 0,250 | 0,625 | 1,023 | 1,625 | 2,625 | 3,500 | 6,750 | 7,500 | 13,438 | 20,875 | 39,050 | 38,000 | |
Classe 3000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| A | 7/8 | 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 3 | 3 3/8 | 4 3/16 | |
| B | 29/32 | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/16 | 4 5/16 | 5 3/4 | |
| C | 0,420 | 0,555 | 0,690 | 0,855 | 1,065 | 1,330 | 1,675 | 1,915 | 2,406 | 2,906 | 3,535 | 4,545 | |
| D | 3/8 | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 5/8 | 5/8 | 5/8 | 3/4 | |
| E | 7/16 | 7/16 | 17/32 | 5/8 | 3/4 | 7/8 | 1 1/16 | 1 1/4 | 1 1/2 | 1 5/8 | 2 1/4 | 2 5/8 | |
| Poids | 0,250 | 0,250 | 0,345 | 0,540 | 0,925 | 1,307 | 2,000 | 2,640 | 4,070 | 8,750 | 12,500 | 27,800 | |
Classe 6000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| A | - | - | - | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | 3 3/4 | 4 1/2 | |
| B | - | - | - | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | 4 3/4 | 6 | |
| C | - | - | - | 0,855 | 1,065 | 1,330 | 1,675 | 1,915 | 2,406 | 2,906 | 3,535 | 4,545 | |
| D | - | - | - | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 5/8 | 5/8 | 5/8 | 3/4 | |
| E | - | - | - | 3/4 | 7/8 | 1 1/16 | 1 1/4 | 1 1/2 | 1 5/8 | 2 1/4 | 2 1/2 | 2 3/4 | |
| Poids | - | - | - | 1,375 | 2,000 | 3,313 | 3,750 | 7,480 | 8,240 | 16,625 | 23,500 | 33,000 | |
Classe 9000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| A | - | - | - | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 | - | - | - | |
| B | - | - | - | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 3 11/16 | - | - | - | |
| C | - | - | - | 0,855 | 1,065 | 1,330 | 1,675 | 1,915 | 2,406 | - | - | - | |
| D | - | - | - | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 5/8 | - | - | - | |
| E | - | - | - | 1 | 1 1/8 | 1 1/4 | 1 3/8 | 1 1/2 | 2 1/8 | - | - | - | |
| Poids | - | - | - | 2,00 | 3,31 | 3,75 | 6,50 | 7,88 | 8,75 | - | - | - | |
Classe 3000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| A | 7/8 | 7/8 | 31/32 | 1 1/8 | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 3 | 3 3/8 | 4 3/16 | |
| B | 29/32 | 29/32 | 1 1/16 | 1 5/16 | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/16 | 4 5/16 | 5 3/4 | |
| C | 0,420 | 0,555 | 0,690 | 0,855 | 1,065 | 1,330 | 1,675 | 1,915 | 2,406 | 2,906 | 3,535 | 4,545 | |
| D | 3/8 | 3/8 | 3/8 | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 5/8 | 5/8 | 5/8 | 3/4 | |
| E | 7/16 | 7/16 | 17/32 | 5/8 | 3/4 | 7/8 | 1 1/16 | 1 1/4 | 1 1/2 | 1 5/8 | 2 1/4 | 2 5/8 | |
| Poids | 0,250 | 0,250 | 0,375 | 0,813 | 1,125 | 1,550 | 2,250 | 3,063 | 5,125 | 18,000 | 23,000 | 40,000 | |
Classe 6000 |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||||
| A | - | - | - | 1 5/16 | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | ||||
| B | - | - | - | 1 9/16 | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | ||||
| C | - | - | - | 0,855 | 1,065 | 1,330 | 1,675 | 1,915 | 2,406 | ||||
| D | - | - | - | 3/8 | 1/2 | 1/2 | 1/2 | 1/2 | 5/8 | ||||
| E | - | - | - | 3/4 | 7/8 | 1 1/16 | 1 1/4 | 1 1/2 | 1 5/8 | ||||
| Poids | - | - | - | 1,500 | 2,500 | 3,460 | 5,250 | 8,750 | 9,438 | ||||
Classe 9000 XXS Trou |
1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | 2 1/2 | 3 | 4 | |
| A | - | - | - | 1 1/2 | 1 3/4 | 2 | 2 3/8 | 2 1/2 | 3 1/4 | - | - | - | |
| B | - | - | - | 1 27/32 | 2 7/32 | 2 1/2 | 3 1/32 | 3 11/32 | 4 | - | - | - | |
| C | - | - | - | 0,855 | 1,065 | 1,330 | 1,675 | 1,915 | 2,406 | - | - | - | |
| D | - | - | - | 1/2 | 5/8 | 3/4 | 1 | 1 | 1 1/8 | - | - | - | |
| E | - | - | - | 1 | 1 1/8 | 1 1/4 | 1 3/8 | 1 1/2 | 2 1/8 | - | - | - | |
| Poids | - | - | - | 2,50 | 4,12 | 4,12 | 5,12 | 9,44 | 22,19 | - | - | - |
