GROUPE DE TOBO
TOBO International Trading(Shanghia)Co.,Ltd Oléoduc de Tianda Cie., Ltd
TOBO Pipeline Equipment Co.,Ltd TPCO & TISCO Pipe(Tianjin)Co.,Ltd.
| Lieu d'origine: | La Chine/Japon/Allemagne |
|---|---|
| Nom de marque: | TOBO/TPCO/TISCO/VALIN/METAL |
| Certification: | ISO/PED/TUV/SGS/LR/BV |
| Numéro de modèle: | AORTJG900 |
| Quantité de commande min: | 0.5-1 tonne |
| Prix: | Négociable |
| Détails d'emballage: | Sachet en plastique dans le paquet, la boîte en bois, etc. |
| Délai de livraison: | Selon la quantité |
| Conditions de paiement: | T/T, L/C, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 6000TONS/MONTH |
| Norme :: | AORTJG900 | Couleur: | or argenté blanc |
|---|---|---|---|
| Types :: | Garniture de RTJ | Numéro de modèle: | AORTJG900 |
| Matériel :: | 316L, 304, | ||
| Mettre en évidence: | garniture d'acier inoxydable,Garniture ondulée en métal |
||
Détail rapide :
|
| Nom de produit | AORTJG900 | Type de produit | Garniture de RTJ |
| Catégorie matérielle | 316L, 304, | Type | Garniture de RTJ |
| Standard | ASME, API, | Standard | ASME, API, |
| Application | Pétrole/puissance/produit chimique/construction/gaz/métallurgie/construction navale etc. | ||
| Quantité d'ordre minimum : | 1pcs |
| Prix : | Selon la quantité |
| Conditions de paiement : | T/T ou Western Union ou LC |
| Capacité d'approvisionnement : | 3,0000pcs par mois |
| Délai de livraison : | 10-100 jours selon la quantité |

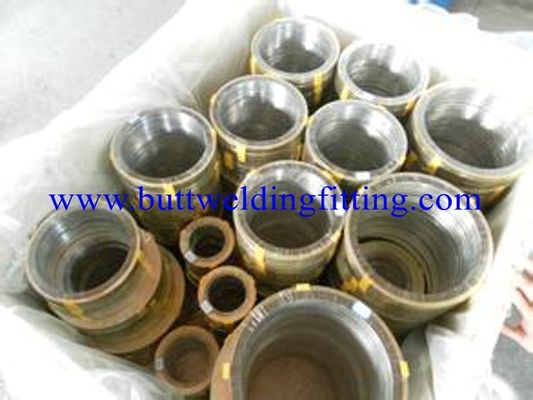

| Détails d'emballage : | CAS OU PALETTE DE PLY-WOODEN |
| Détail d'emballage : | bande, caisse, carton en plastique etc. |
| Détail de la livraison : | 2 -10 jours |
Type octogonal garniture d'anneau d'api de joint
Garniture octogonale de joint d'anneau :
Le type garniture d'anneau de joint a été au commencement développé pour la haute pression et la température
des applications trouvées dans l'industrie pétrolière et est principalement employées dans le gisement de pétrole
sur des équipements de perçage et d'achèvement. Cependant, aujourd'hui cette gamme de produits peut
également soyez trouvé sur des valves et des ensembles de canalisation, avec quelques joints à haut niveau d'intégration de récipient à pression.
Tolérances octogonales de garniture de joint d'anneau (pouces)
> largeur de « A » d'anneau : +/--0 008
> taille de « H » de « B » d'anneau : +/--0 020
> diamètre de lancement de moyenne de « P » d'anneau : +/--0 007
> angle « 23o » : +/- 1/2o
LES PARAMÈTRES TECHNIQUES PRINCIPAUX POUR LA GARNITURE DE RTJ :
| MATIÈRE PREMIÈRE | MAX. HARDNESS | LA TEMPÉRATURE |
ABRÉVIATIONS MARQUEUR |
|
| BRUCELLOSE | ROCKWELL | |||
| 304SS | 160 | 83 | -250 700b | 304 |
| 304LSS | 150 | 83 | -250 450 | 304L |
| 316SS | 160 | 83 | -200 700b | 316 |
| 316LSS | 150 | 83 | -200 450 | 316L |
| 321SS | 160 | 83 | -200 700b | 321 |
| 347SS | 160 | 83 | -200 700b | 347 |
| 410SS | 170 | 86 | -40 650 | 410 |
Norme octogonale de garniture de joint d'anneau
Le type standard joints d'anneau du style R sont manufacturé selon chacun des deux
Api 6A et taille et estimations d'ASME B16.20. Disponible dans ovale et octogonal
les configurations, les deux types sont interchangeables sur le type octogonal moderne brides cannelées.
Un certain nombre de styles de joint d'anneau sont disponibles conçus pour les types spécifiques de bride, ceux-ci sont :
| Style R | |
|
Ovale du style R |
Style R octogonal |
|
Classe de taille/pression : ½ » à 24" : 150 à 2500 ASME B16.20 26" à 36" : 300 à 900 séries A d'ASME B16.47 1 ½ » à 20" : Api 6A Applications : • Utilisé pour les applications à haute pression. Propriétés typiques : • Joint à haut niveau d'intégration aux hautes pressions • Approprié aux brides inférieures plates et rondes de cannelure. Interchangeable sur le type octogonal moderne brides cannelées. |
Classe de taille/pression : ½ » à 24" « 150 à 2500 ASME B16.20 26" à 36" : 300 à 900 séries A d'ASME B16.47 1 ½ » à 20" : Api 6A Applications : • Utilisé pour les applications à haute pression. Propriétés typiques : • Joint à haut niveau d'intégration aux hautes pressions • La section transversale octogonale a une efficacité plus élevée de cachetage que l'ovale et serait la garniture préférée • Approprié aux brides de cannelure de fond plat |
| Style RX | Style BX |
|
Classe de taille/pression : 1 ½ » à 20" : 720 à 5000 api 6A Applications : • Utilisé pour les applications à haute pression. • Le style RX est conçu pour adapter la même conception de cannelure qu'un style standard R rendant des joints interchangeables • Le style RX a une taille accrue et utilise la pression de système interne d'activer et améliorer le joint en tant qu'augmentation interne de pression • Approprié aux brides de cannelure de fond plat |
Classe de taille/pression : 1 11/16" à 30" : 2000 à 20000 api 6A Applications : • Le type joint d'anneau activé par BX de style est manufacturé selon api 6A pour l'usage dans les hautes pressions. • Le type joints d'anneau du style BX incorporent un trou de passage de pression pour permettre pour l'égalisation de pression chaque côté des visages de cachetage. • Le style BX n'est pas interchangeable avec aucun autre style, et approprié seulement aux brides d'api 6BX. |
