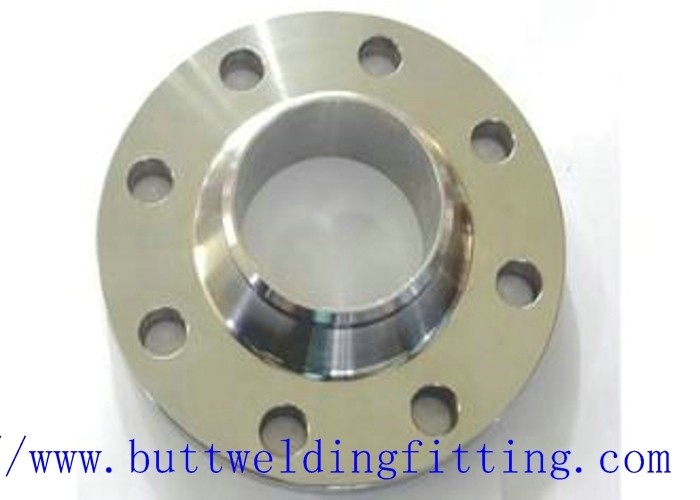

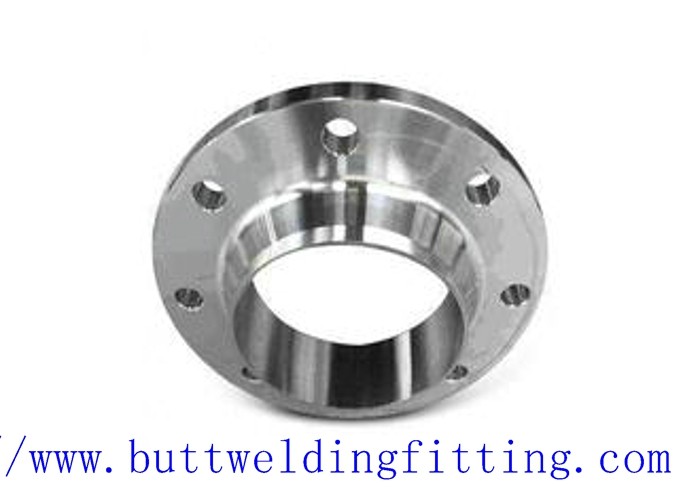

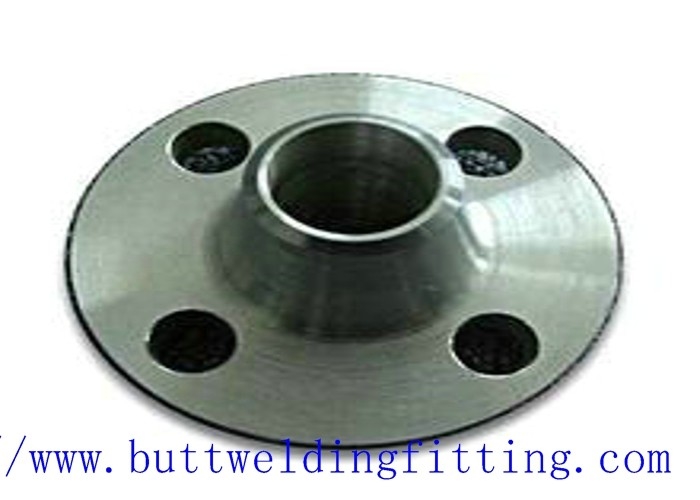

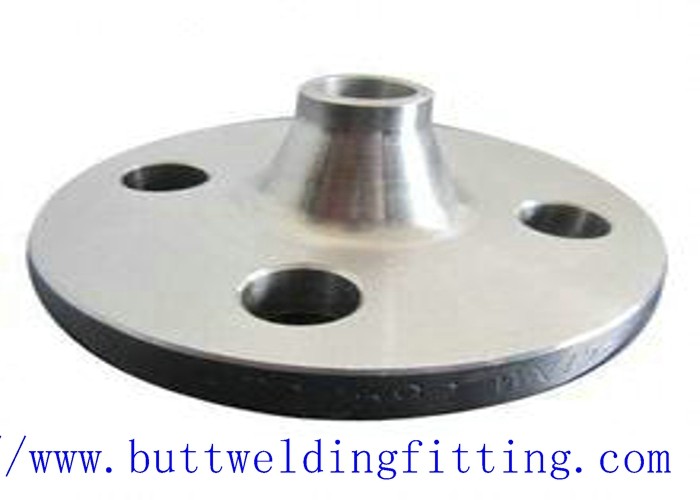

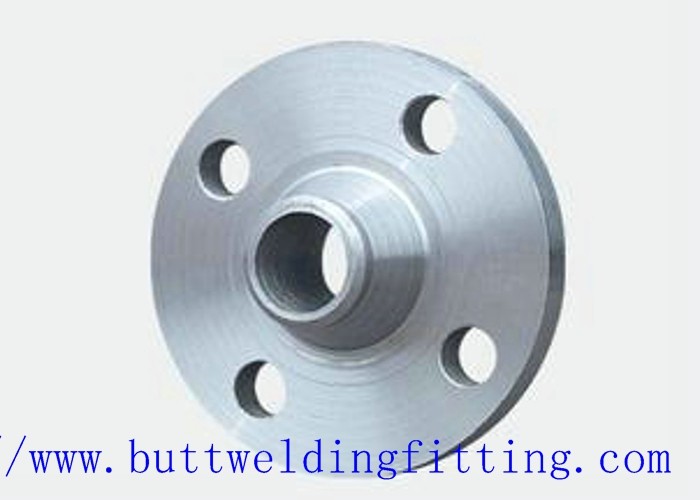

150# à 2500# a forgé des brides d'acier A182/F51/Inconel 625 brides d'acier au carbone

150# à 2500# a forgé des brides d'acier A182/F51/Inconel 625 brides d'acier au carbone

Bride en acier, brides compactes 1/2Inch - 48Inch et 150# à 2500# avec A182/F51/Inconel 625.

Brides compactes (RCF), NORSOK L005, A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825, A105, A350 LF2, LF52-70

• Série de RCF NORSOK NCF5

Basé sur le code de NORSOK L005, approprié aux applications critiques de cachetage avec la dilatation thermique élevée, le chargement cyclique tel que des canalisations verticales, les systèmes d'amarrage uniques, les tubulures, les X-arbres, les canalisations sous-marines, les échangeurs de chaleur et une multitude de systèmes sifflants de processus.

• Avantage de RCF
  • Économie de l'espace
    • Poids sauvant jusqu'à 70%~80% que des brides de norme ANSI
  • Les doubles joints indépendants la rendent plus sûre
    • Méthode positive de cachetage
  • Système de scellage intégré (à l'intérieur et à l'extérieur de)
    • Une gamme plus étendue dans la température et la pression de conception
• Principe de fonctionnement de RCF
  • La conception de bases de bride de contrat de RCF est que le visage de bride inclut deux joints indépendants. Le premier joint est créé par application d'effort d'allocation des places de joint au talon de bride. Le joint principal est l'anneau de joint IX. La force anneau de joint est fournie par l'énergie stockée d'élastique dans l'anneau de joint soumis à une contrainte. N'importe quelle fuite de talon donnera la pression interne agissant sur l'anneau de joint à l'intérieur d'intensifier l'action de cachetage.

• Estimation de taille et de pression de RCF
  • 1/2 » ~48" dans la taille et classe 150# à 2500# dans l'estimation de pression.
  • Une plus grande taille et évaluation à haute pression sur demande.
• Matériaux de RCF
  • ASTM A105, A350 LF2, LF6, A694 F52~F70
  • AISI 4130, AISI 8630
  • A182 F316/316L, F51, F53, F55, Inconel 625, Incoloy 825.
  • L'autre matériel sur demande
  • L'anneau de joint de RCF IX, les forces axiales sont exercés sur la chandelle de l'anneau de joint en métal et traduits en force radiale de cachetage. En outre avec la charge initiale accrue, le biseau est fermé et le contact en face-à-face est réalisé à la cale externe tandis que la majeure partie de la charge initiale de boulon est transférée en tant que forces de compression entre les visages de bride au talon.
• Conception et vérification de RCF
  • L'acier spécial de Yuhong fournit le service de calcul basé sur la Division de la section VIII d'ASME 1, 2 et 3. Également nous avons des Software Engineers d'ANSYS pour faire la vérification d'analyse et de conception
