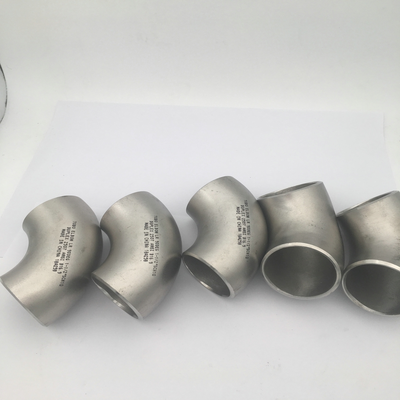

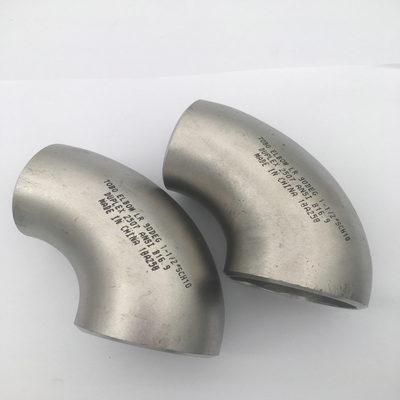

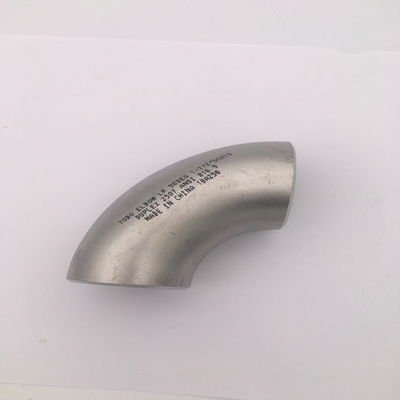

Le système de soudage des fesses LR 90D Elbow Super Duplex 2507 UNS S32750 1-1/2 " SCH10 ANSI B16.9

Coude à souder bout à bout LR 90D Super Duplex 2507 UNS S32750 1-1/2" SCH10 ANSI B16.9

1. Description du produit

Ce produit est un coude à souder bout à bout à rayon long (LR) à 90 degrés fabriqué en acier inoxydable Super Duplex 2507 (UNS S32750 / F53) conformément aux normes ASTM A815L/C à vue (lettre de crédit)ASME B16.9 . Le Super Duplex 2507 est un acier inoxydable duplex à haute teneur en alliage avec une microstructure biphasique d'environ 50% de ferrite et 50% d'austénite, caractérisé par une valeur PREN supérieure à 40. La conception LR présente un rayon de courbure égal à 1,5 fois le diamètre du tuyau (R = 1,5D), assurant un flux de fluide régulier avec une perte de pression minimale. Ce raccord de 1-1/2" SCH10 est conçu pour une connexion permanente par soudage bout à bout dans des systèmes de tuyauterie industriels exigeants nécessitant une résistance et une résistance à la corrosion exceptionnelles.2. Paramètres clés du produit

Paramètre

Ce coude LR 90° est idéal pour les environnements extrêmement agressifs et à fortes contraintes

:Pétrole et gaz

• : Plateformes offshore, systèmes de tuyauterie sous-marins, raccordements de tête de puits, conduites d'injection d'eau de mer, service de gaz acide (conforme NACE MR0175)Traitement chimique

• : Acides contenant des chlorures, échangeurs de chaleur, conduites de processus haute pressionMarine et dessalement

• : Tuyauterie d'eau de mer, systèmes d'osmose inverse, manipulation de saumureProduction d'énergie

• : Systèmes d'eau de refroidissement, tuyauterie de condenseurPâte et papier

• : Lignes de blanchiment, digesteurs4. Avantages

Résistance supérieure

• : La limite d'élasticité (550-800 MPa) est environ 2,5 à 3 fois celle du 316L, permettant des parois plus minces et des systèmes de tuyauterie plus légersRésistance exceptionnelle à la corrosion

• : PREN ≥ 40 offre une résistance exceptionnelle à la corrosion par piqûres, à la corrosion caverneuse et à la fissuration par corrosion sous contrainte (SCC) due aux chloruresSupérieur au 2205

• : Surpasse le duplex standard 2205 en résistance à la corrosion et en résistance mécaniqueConception à rayon long

• : R=1,5D minimise la perte de pression, la turbulence et l'érosionLarge plage de température

• : Maintient les propriétés de -50°C à 300°C5. Fonctions

Le coude LR 90° change la direction du flux de fluide dans un système de tuyauterie de 90 degrés avec une perte de pression minimale

. La conception à rayon long (R=1,5D) réduit la résistance à l'écoulement, la turbulence et l'érosion, ce qui le rend adapté aux applications avec des fluides à haute vitesse et corrosifs. La connexion par soudage bout à bout offre une jonction permanente et étanche avec une intégrité structurelle élevée pour les environnements de service critiques.6. Instructions d'installation

Inspection au déballage

1. : Vérifier les dommages de transport ; vérifier les marquages, les dimensions et la certification du matériau conformément à ASME B16.9Préparation de surface

2. : Nettoyer le chanfrein de soudure et la zone adjacente à l'aide d'outils dédiés en acier inoxydable ; éliminer toute huile, graisse et contaminantsAlignement

3. : Aligner précisément le coude avec les tuyaux de raccordement, en assurant un bon ajustementSoudage par points

4. : Appliquer un minimum de soudures par points pour maintenir l'assemblage en position ; nettoyer soigneusement avant le soudage finalSoudage

5. : Effectuer le soudage bout à bout en suivant le WPS approuvé avec des soudeurs certifiés. Pour le Super Duplex 2507, un contrôle strict de l'apport de chaleur est essentiel. Utiliser GTAW ou SMAW avec un métal d'apport correspondant ER2594. L'apport de chaleur doit être maintenu entre 0,5 et 1,5 kJ/mm. La température interpasse doit être maintenue ≤100°C à 150°C pour éviter la formation de phases délétères. Le préchauffage n'est généralement pas requisTraitement post-soudage

6. : Un recuit de mise en solution à 1020-1120°C suivi d'une trempe à l'eau est requis pour restaurer la structure duplex et la résistance à la corrosionInspection

7. : Effectuer des CND (PT/MT, UT) selon les exigences du projet. La vérification de la teneur en ferrite selon ASTM E562 est recommandée7. Précautions

Limitation de température

• : Non recommandé pour une utilisation au-dessus de 300°C; une exposition prolongée au-dessus de 316°C peut provoquer une fragilisationÉquilibre de la ferrite

• : Assurer que la teneur en ferrite reste entre 40-60%. Un traitement thermique incorrect est la cause la plus fréquente de rapports de ferrite hors spécificationsSensibilité aux phases intermétalliques

• : Les soudures super duplex sont sensibles à la formation de phases sigma et chi ; un contrôle strict de l'apport de chaleur est obligatoirePropreté

• : Nécessite un degré de propreté plus élevé que la fabrication d'acier au carbone ; utiliser des outils dédiés pour éviter la contaminationTests de corrosion

• : Le test ASTM A923 méthode C est standard pour vérifier la résistance à la corrosionConformité NACE

• : Pour le service de gaz acide, confirmer la conformité aux exigences NACE MR01758. Expédition et livraison

Le délai de livraison standard est généralement de

• 7 à 30 jours, sous réserve de la quantité commandée et de la disponibilité des spécifications9. Conditions de paiement

Les méthodes de paiement internationales courantes comprennent

• T/T (virement télégraphique) et L/C à vue (lettre de crédit)10. Emballage

Les produits sont emballés en toute sécurité dans des

caisses en contreplaqué ou des caisses en bois avec un rembourrage interne pour assurer un transport sûr et éviter les dommages pendant le transit.
