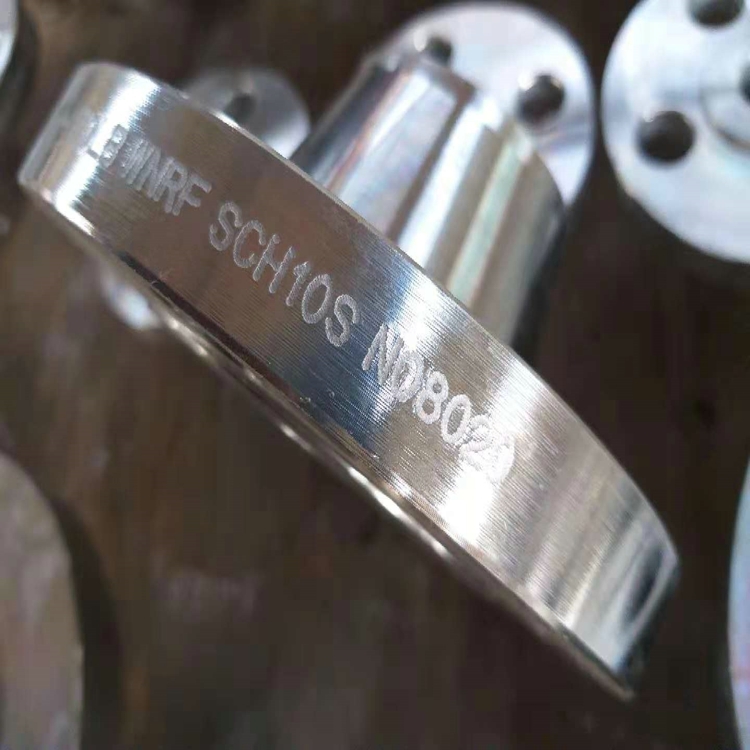

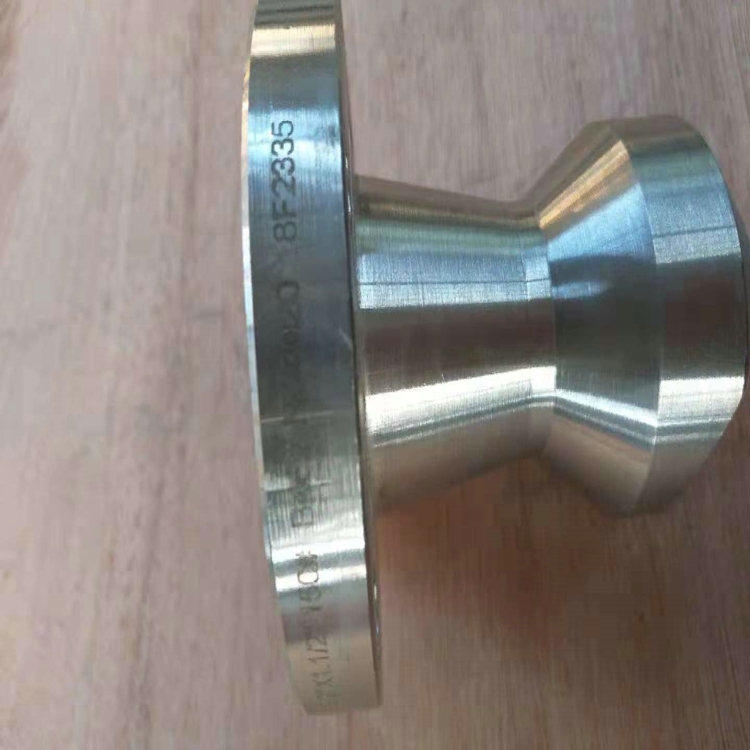

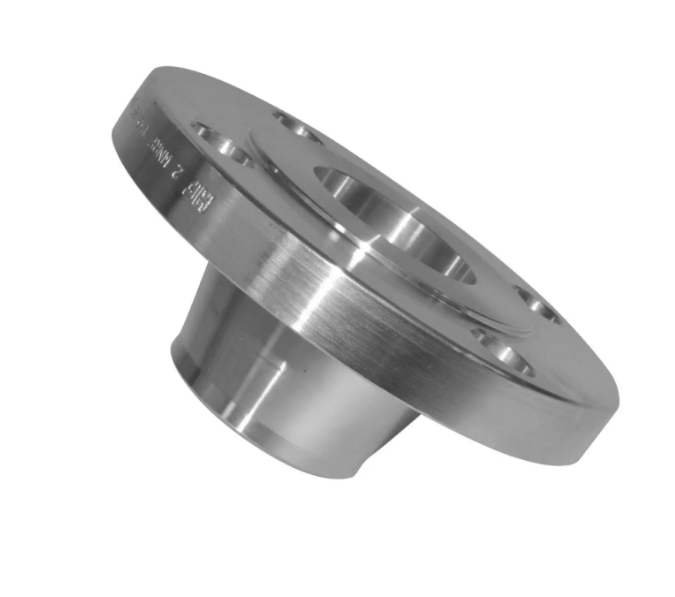

Col de cygne à souder long avec bride de mesure d'orifice à face surélevée

La bride de mesure à ouverture à long cou de soudure avec face soulevée est conçue pour la mesure précise du débit dans les systèmes de tuyauterie pétrolière, gazière, chimique et de processus.d'une hauteur supérieure ou égale à 0,8 mm, cette bride spécialisée peut accueillir une plaque d'orifice ou un débitmètre pour fournir des lectures précises de pression différentielle pour les applications de transfert de dépôt et de contrôle de processus.

Fabriqué selon les normes dimensionnelles ASME B16.36, chaque bride de l'orifice du cou de soudure est forgée en acier au carbone ou en acier inoxydable pour fournir la rigidité structurelle requise pour une structure stable,mesure répétableLe moyeu allongé permet un soudage et une inspection plus faciles tout en maintenant l'alignement des robinets à pression, assurant ainsi que la plaque d'orifice est bien placée pour des données de débit fiables.

Spécifications du produit

Principaux avantages

• Nœud du cou de soudure étendu pour un soudage et une inspection faciles
• Des trous de robinets sous pression usinés de précision pour des relevés de débit précis
• Surface d'étanchéité de face élevée pour des performances fiables des joints
• La construction forgée assure la stabilité dimensionnelle
• Conforme aux normes ASME B16.36 relatives aux brides de mesure
• Disponible en acier au carbone et en acier inoxydable
• Convient pour les applications de transfert de garde et de contrôle de processus
• Compatibilité de l'orientation du robinet et de la plaque d'orifice personnalisée

Questions fréquemment posées

Q: À quoi sert une longue bride à ouverture de cou de soudure?

R: Une longue bride à ouverture de cou de soudure est utilisée pour monter une plaque d'ouverture pour la mesure du débit.permettant aux opérateurs de calculer le débit à partir de la chute de pression à travers la plaque d'orifice.

Q: Quelle est la différence entre une bride de cou de soudure et une bride de cou de soudure longue?

R: Une bride à cou de soudure longue a un moyeu étendu par rapport à une bride à cou de soudure standard. Ce moyeu plus long fournit un renforcement supplémentaire, améliore l'accessibilité pour le soudage,et est généralement spécifié pour les applications de mesure des orifices où une rigidité supplémentaire et un alignement stable du robinet à pression sont nécessaires.

Q: Quelle norme régit les brides de mesure des orifices?

R: Les brides d'orifice sont fabriquées selon la norme ASME B16.36Pour les projets européens, des normes EN équivalentes peuvent s'appliquer, et notre équipe peut prendre en charge les deux spécifications.

Fabrication et contrôle qualité

Les brides à ouverture à long cou de soudure sont usinées à partir de pièces blanches forgées en accordant une attention particulière à l'emplacement du robinet de pression et à la concentricité de la fente, car elles affectent directement la précision de la mesure du débit.Chaque bride est inspectée pour vérifier l'alignement du trou du robinet, la finition de face et les dimensions du moyeu élevés par rapport à la norme ASME B16.36Nous fournissons également des certificats d'essai de matériaux et, sur demande, des rapports dimensionnels pour les demandes de transfert de garde.

Q: Quelle est la précision de la mesure du débit avec une bride d'orifice?

R: La précision de mesure du débit dépend de la plaque de l'orifice, de l'alignement du robinet de pression et de l'étalonnage de l'émetteur.les valeurs de pression répétées, permettant une incertitude de mesure d'environ 1 à 2% dans les systèmes de mesure bien entretenus.
