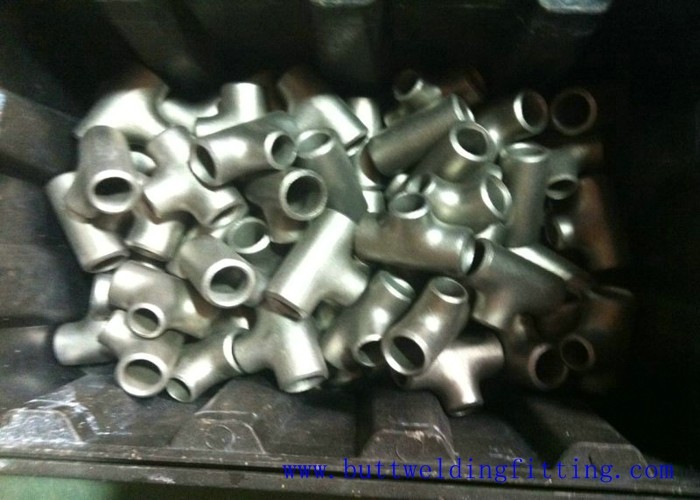

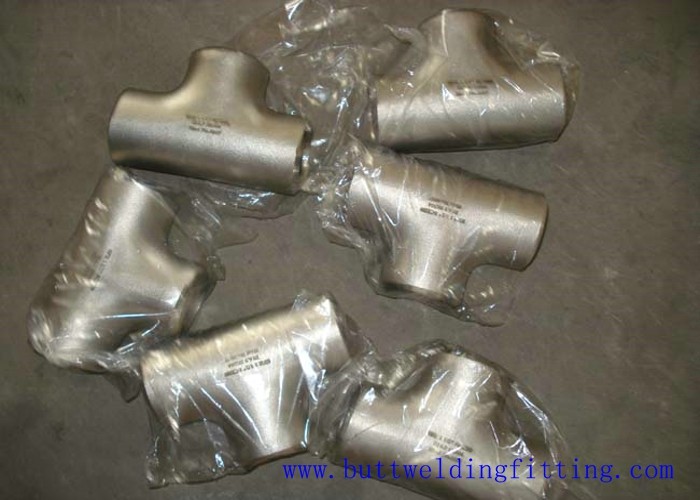

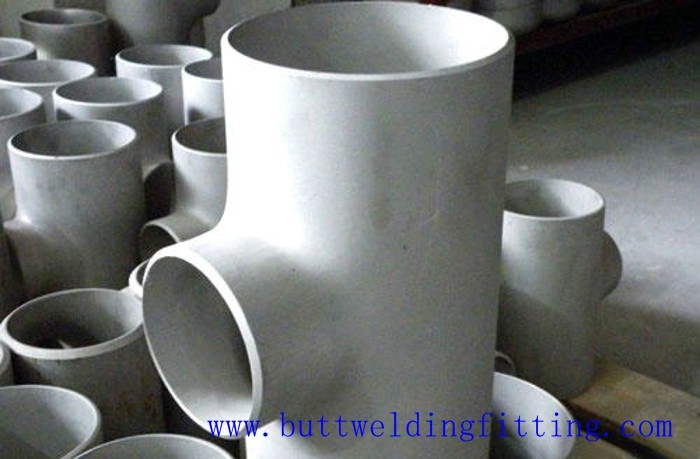

DN1200 d'acier inoxydable réducteur de fesse de soudage ASTM A815 S31803
| Lieu d'origine | Zhejiang, Chine |
|---|---|
| Nom de marque | WNRLN |
| Certification | ISO 9001:2015, PED 2014/68/EU, NORSOK M-650 Qualified |
| Numéro de modèle | LD1200-DSS-TEE |
| Quantité de commande min | 1 pièce (grand diamètre personnalisé) |
| Prix | USD 500-5000+ / Piece |
| Détails d'emballage | Caisse à ossature d'acier sur mesure avec renfort interne pour raccords de grand diamètre, prote |
| Délai de livraison | 25 à 45 jours ouvrables pour une fabrication personnalisée de grand diamètre |
| Conditions de paiement | T/T, L/C |
| Capacité d'approvisionnement | 500 pièces par mois |
Détails sur le produit
| Nom du produit | Té réducteur duplex personnalisé en acier inoxydable DN1200 de grand diamètre | Qualité du matériau | ASTM A815 Duplex UNS S31803 / 1.4462 (2205) |
|---|---|---|---|
| Diamètre maximum | DN1200 (48") | Limite d'élasticité | ≥450 MPa (2× WP316L) |
| PREN (Résistance à la Corrosion) | 34-35 | Application | Dessalement, injection d'eau en mer, usine chimique, pâtes et papiers |
| Mettre en évidence | Té réducteur de grand diamètre,Té de tuyau DN1200 personnalisé,Té à souder bout à bout Duplex S31803 |
||
Description de produit

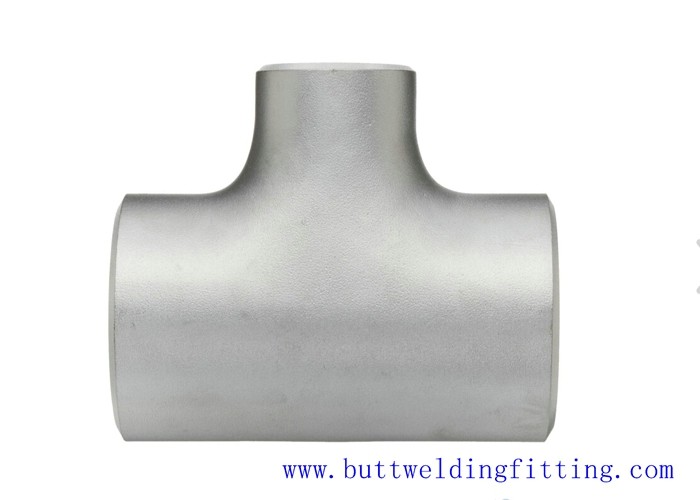

Té réducteur à souder bout à bout en acier inoxydable de grand diamètre personnalisé DN1200 ASTM A815 S31803
Présentation du produit
Le Té réducteur à souder bout à bout en acier inoxydable de grand diamètre personnalisé DN1200 est un raccord de tuyauterie spécialisé de grand diamètre fabriqué en acier inoxydable duplex ASTM A815 UNS S31803 (2205). Ce té réducteur conçu sur mesure avec un diamètre nominal allant jusqu'à DN1200 combine la haute résistance de la microstructure duplex (environ 50% d'austénite, 50% de ferrite) avec une excellente résistance à la corrosion (PREN 34-35), offrant environ deux fois la limite d'élasticité des nuances austénitiques standard comme WP304L et WP316L.
La résistance plus élevée permet une conception de paroi plus mince pour la même pression nominale, réduisant le poids et le coût des matériaux dans les applications de grand diamètre. Chaque té réducteur à souder bout à bout en acier inoxydable de grand diamètre personnalisé est conçu selon les exigences dimensionnelles spécifiques du projet, y compris des rapports de réduction non standard, des dimensions personnalisées du centre à l'extrémité et des préparations d'extrémité spéciales. Le matériau duplex S31803 offre une résistance exceptionnelle à la fissuration par corrosion sous contrainte due aux chlorures, à la corrosion par piqûres et à la corrosion caverneuse, ce qui le rend idéal pour les systèmes de tuyauterie de grand diamètre dans des environnements de service agressifs.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Nuance de matériau | ASTM A815 Duplex UNS S31803 / 1.4462 / F51 / 2205 |
| Diamètre maximum | Jusqu'à DN1200 (48") pour construction soudée |
| Type | Té réducteur (rapports de réduction personnalisés disponibles) |
| Épaisseur de paroi | Épaisseur personnalisée selon calcul de conception (typiquement SCH10S - SCH40S pour grand diamètre) |
| Microstructure | Biphasique ~50% Austénite + ~50% Ferrite |
| Limite d'élasticité | ≥450 MPa (65 ksi) - Environ 2* WP304L/WP316L |
| PREN | 34-35 (Excellente résistance à la corrosion par piqûres et caverneuse) |
| Norme | ASME B16.9, ASTM A815, MSS SP-43, NORSOK M-650 |
| Processus de fabrication | Construction soudée avec 100% RT des joints longitudinaux et circonférentiels |
| Tests | Test hydrostatique, 100% RT, PT, PMI, mesure de la teneur en ferrite, test de résilience |
Avantages clés et domaines d'application
- Conception optimisée en poids pour grand diamètre : La limite d'élasticité élevée du duplex S31803 permet une conception de paroi plus mince pour les raccords de té réducteur à souder bout à bout en acier inoxydable de grand diamètre personnalisé DN1200, réduisant le poids jusqu'à 30-40% par rapport aux raccords WP316L de pression équivalente, ce qui réduit les exigences de support structurel et les coûts d'installation.
- Résistance supérieure à la fissuration par corrosion sous contrainte : La microstructure duplex offre une résistance exceptionnelle à la fissuration par corrosion sous contrainte due aux chlorures (SCC), un mode de défaillance critique pour les aciers inoxydables austénitiques standard dans les tuyauteries de procédé de grand diamètre exposées aux chlorures au-dessus de 60°C.
- Usines de dessalement : Idéal pour les tuyauteries d'admission d'eau de mer et de rejet de saumure de grand diamètre, les conduites d'alimentation des membranes RO et les raccords d'évaporateurs MED dans les installations de dessalement SWRO et thermiques.
- Systèmes d'injection d'eau offshore : Les tés réducteurs en acier inoxydable duplex de grand diamètre servent aux collecteurs d'injection d'eau de mer et de réinjection d'eau produite sur les plateformes offshore où les économies de poids et la résistance à la corrosion sont critiques.
- Usines chimiques et pétrochimiques : Convient aux tuyauteries de procédé de grand diamètre manipulant des hydrocarbures chlorés, des acides organiques et des solutions caustiques dans les complexes de fabrication chimique et pétrochimique.
- Industrie de la pâte et du papier : Résiste aux liqueurs blanches, vertes et noires corrosives dans les systèmes de tuyauterie de grande taille des usines de pâte à papier, y compris les conduites de décharge des digesteurs et les tuyauteries des installations de blanchiment.
Questions fréquemment posées
Q : Quels sont les avantages du duplex S31803 par rapport au WP316L pour les raccords de té réducteur en acier inoxydable de grand diamètre ?
R : Le té réducteur à souder bout à bout en acier inoxydable de grand diamètre personnalisé DN1200 en duplex S31803 offre quatre avantages clés par rapport au WP316L pour les applications de grand diamètre. Premièrement, la limite d'élasticité de ≥450 MPa est environ le double de celle du WP316L (≥170 MPa), permettant des conceptions de paroi plus minces qui réduisent considérablement le poids des raccords et le coût des matériaux dans les grandes tailles. Deuxièmement, le PREN de 34-35 contre 24-26 pour le WP316L offre une résistance substantiellement meilleure à la corrosion par piqûres et caverneuse. Troisièmement, le duplex S31803 est pratiquement immunisé contre la fissuration par corrosion sous contrainte due aux chlorures, un mode de défaillance critique pour le WP316L au-dessus de 60°C dans les environnements chlorés. Quatrièmement, le coefficient de dilatation thermique du duplex S31803 (~13*10⁻⁶/°C) est plus proche de celui de l'acier au carbone (~11.7*10⁻⁶/°C) que celui du WP316L (~16*10⁻⁶/°C), réduisant les contraintes thermiques aux soudures de métaux dissemblables dans les systèmes de tuyauterie hybrides de grand diamètre.
Q : Comment sont fabriqués les raccords de té DN1200 personnalisés de grand diamètre et quels contrôles de qualité s'appliquent ?
R : Notre té réducteur à souder bout à bout en acier inoxydable de grand diamètre personnalisé DN1200 est fabriqué par un processus de fabrication soudée utilisant une plaque d'acier inoxydable duplex ASTM A815 S31803. Le processus comprend la découpe CNC plasma ou jet d'eau des composants de la plaque selon des dimensions précises, le montage et le soudage par points selon WPS/PQR qualifiés, le soudage à pleine pénétration utilisant un métal d'apport duplex ER2209, et le CND volumétrique à 100% (contrôle radiographique) de tous les joints de soudure longitudinaux et circonférentiels. Les contrôles de qualité post-soudage comprennent le contrôle par ressuage de toutes les surfaces, la vérification PMI, la mesure de la teneur en ferrite (visant 35-65% de ferrite selon ASTM E562), le test de résilience Charpy V-notch à la température minimale de conception et le test de pression hydrostatique. L'ensemble du processus est documenté avec une traçabilité complète, du numéro de coulée de la plaque au rapport d'inspection final, et supervisé par des inspecteurs de soudage certifiés (CWI) selon les exigences ASME Section IX et AWS D1.6.
Q : Quelles options de personnalisation dimensionnelle sont disponibles pour les tés réducteurs de grand diamètre ?
R : Pour notre té réducteur à souder bout à bout en acier inoxydable de grand diamètre personnalisé DN1200, nous offrons une personnalisation étendue, notamment : des rapports de réduction non standard (par exemple, 1200*900, 1200*750, 1200*600 et toute combinaison intermédiaire) ; des dimensions personnalisées du centre à l'extrémité (valeurs C et M) pour correspondre aux tracés de tuyauterie existants ; des préparations d'extrémité spéciales comprenant des extrémités à collet soudé, des bouts de manchon ou des extrémités Van Stone ; des renforts comprenant des connexions de branche renforcées par plaque pour des rapports D/d élevés ; et des extensions de tronçon pour le soudage bout à bout direct aux composants adjacents. Chaque conception personnalisée est étayée par des calculs d'ingénierie selon les règles de remplacement de zone ASME B31.3 et une analyse par éléments finis (FEA) lorsque cela est nécessaire pour des configurations non standard. Nous fournissons des dessins de fabrication détaillés pour approbation par le client avant le début de la fabrication, garantissant que votre té personnalisé de grand diamètre répond exactement aux exigences des isométriques de tuyauterie du projet.
