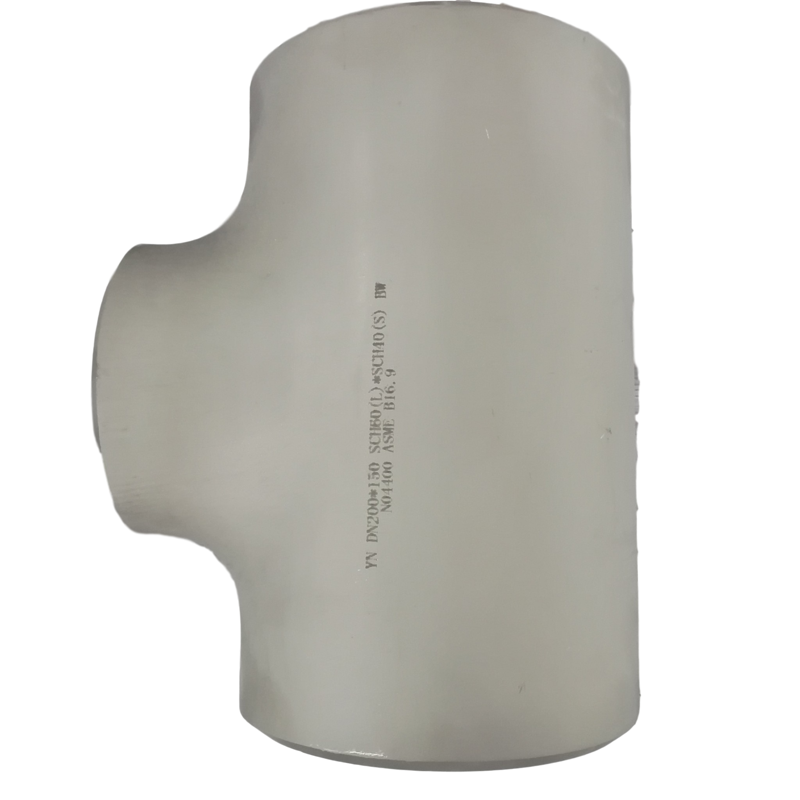

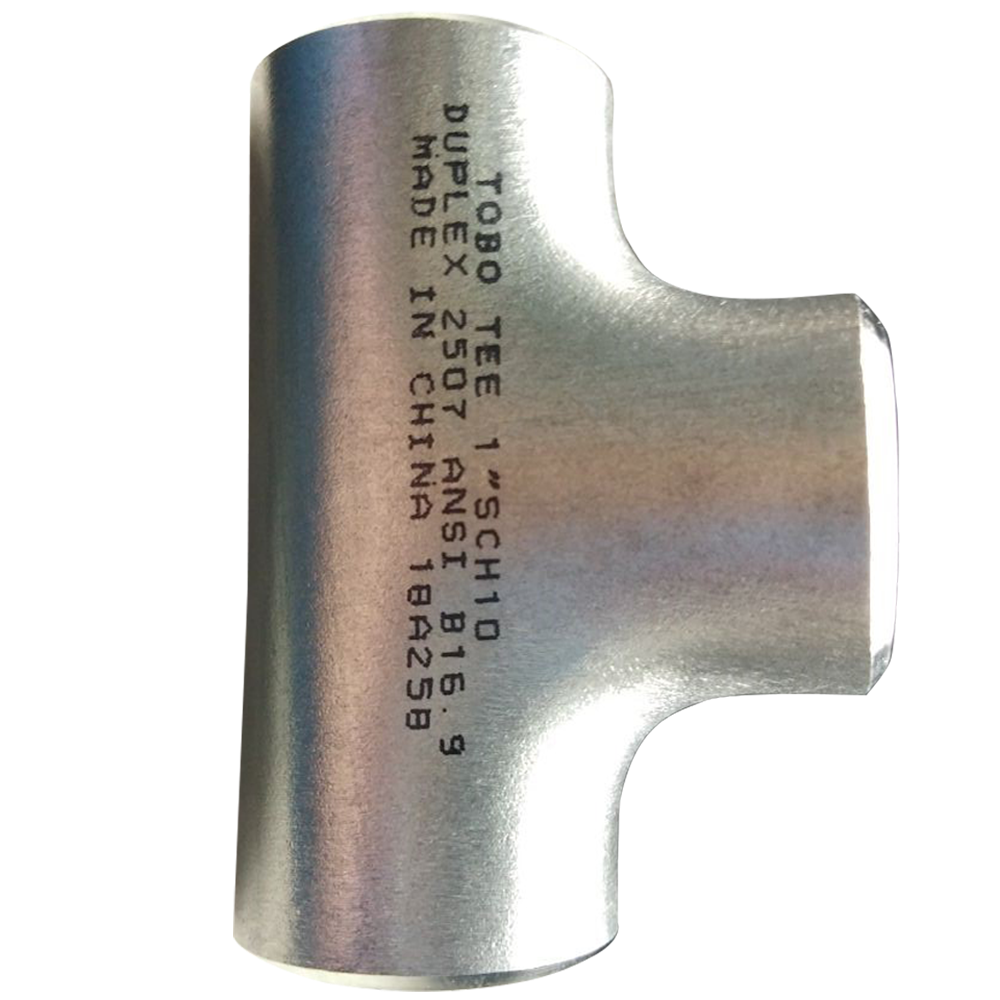

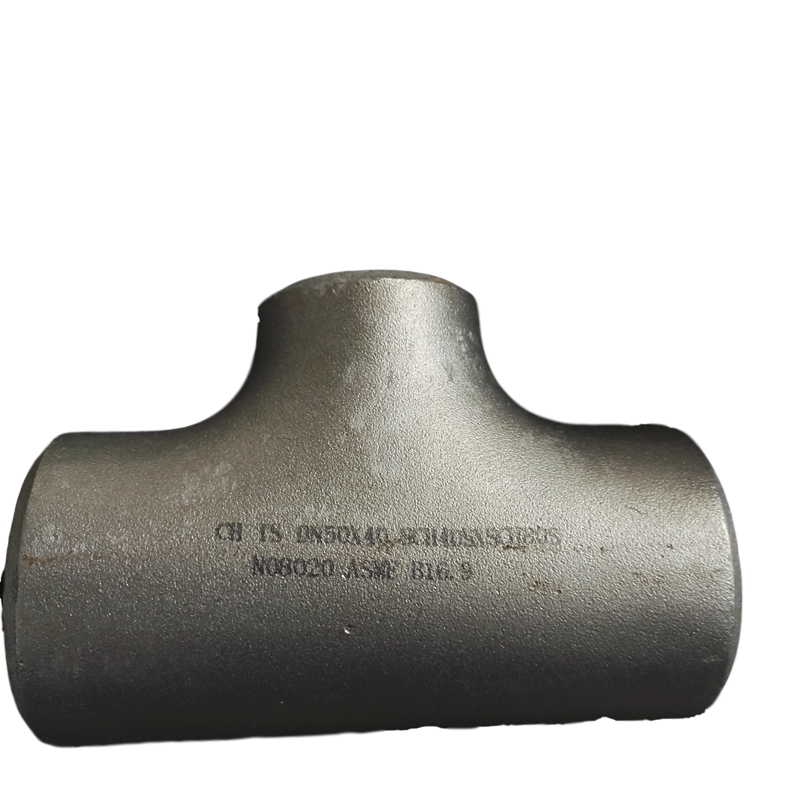

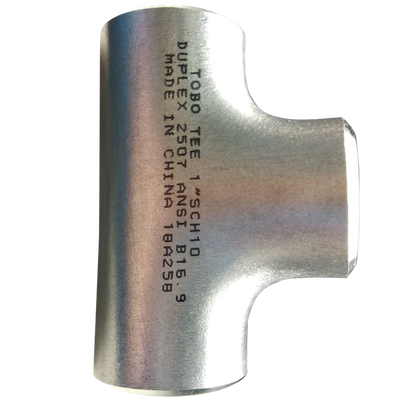

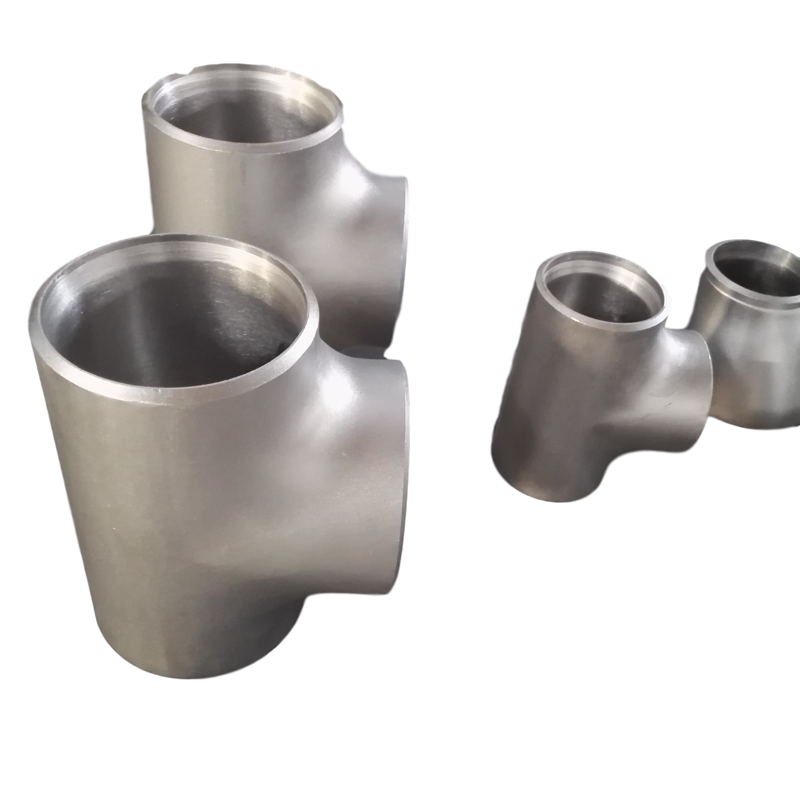

Acier inoxydable à haute pression de la classe 600 réduisant la pièce en t soudée bout à bout ASTM A403 WP304L
| Lieu d'origine | Zhejiang, Chine |
|---|---|
| Nom de marque | WNRLN |
| Certification | ISO 9001:2015, ASME B16.9 Compliant |
| Numéro de modèle | HP600-RT-WP304L |
| Quantité de commande min | 10 pièces |
| Prix | USD 18-200 / Piece |
| Détails d'emballage | Caisses en bois navigables avec protection individuelle des ferrures |
| Délai de livraison | 5-7 jours ouvrables pour le stock, 15-25 jours pour la production |
| Conditions de paiement | T/T, L/C, Western Union |
| Capacité d'approvisionnement | 8000 morceaux par mois |
Détails sur le produit
| Nom du produit | Té réducteur haute pression en acier inoxydable classe 600 | Classe de pression | Classe 600 (PN100) |
|---|---|---|---|
| Qualité du matériau | ASTM A403 WP304L | Taper | Té réducteur (Té inégal) |
| Épaisseur de paroi | SCH80 / SCH80S / SCH160 | Application | Vapeur haute pression, systèmes hydrauliques, processus de raffinerie, injection chimique |
| Mettre en évidence | té réducteur haute pression,Té en acier inoxydable classe 600,Raccord à souder bout à bout WP304L |
||
Description de produit
Té réducteur à souder bout à bout en acier inoxydable haute pression Classe 600 ASTM A403 WP304L
Le Té réducteur à souder bout à bout en acier inoxydable haute pression Classe 600 est conçu et fabriqué pour résister aux conditions exigeantes des tuyauteries à haute pression. Fabriqué en acier inoxydable austénitique ASTM A403 grade WP304L, ce té réducteur classé pression Classe 600 est conforme aux normes dimensionnelles ASME B16.9 avec des caractéristiques de pression-température conformes aux spécifications de bride ASME B16.5 Classe 600.
La configuration réductrice permet une transition de diamètre transparente dans les connexions de branche tout en maintenant une intégrité de pression complète. Chaque té réducteur à souder bout à bout en acier inoxydable haute pression Classe 600 présente une épaisseur de paroi optimisée pour le confinement de la pression, une préparation de bout chanfreinée de précision et un recuit complet en solution pour garantir des propriétés mécaniques uniformes. Ce raccord est conçu pour des applications incluant les conduites de vapeur à haute pression, les systèmes hydrauliques et les tuyauteries de procédé où un confinement de pression fiable est essentiel.
Spécifications Techniques
| Paramètre | Spécification |
|---|---|
| Grade du matériau | ASTM A403 WP304L / UNS S30403 / 1.4307 |
| Classe de pression | Classe 600 (PN100 selon l'équivalent EN 1092-1) |
| Type | Té réducteur (Té inégal) |
| Gamme de tailles | 1/2" - 24" (DN15 - DN600) |
| Épaisseur de paroi | SCH80 / SCH80S / SCH160 (selon les exigences de taille) |
| Norme | ASME B16.9, ASTM A403, Classe de pression ASME B16.5 |
| Fabrication | Sans soudure (jusqu'à 24"), Soudé (26" et plus) |
| Préparation des extrémités | Extrémité chanfreinée selon ASME B16.25, 37.5° ±2.5° |
| Tests | Test hydrostatique, Test radiographique (RT) disponible |
| Plage de température | -196°C à +400°C (selon les tables de détarage de pression) |
Avantages clés et domaines d'application
- Pression certifiée Classe 600 : Chaque té réducteur à souder bout à bout en acier inoxydable haute pression Classe 600 est conçu avec une épaisseur de paroi adaptée à la classe de pression PN100/Classe 600, vérifiée par des tests hydrostatiques à 1,5 fois la pression nominale
- Transition de diamètre fiable : La conception réductrice permet une transition de flux douce du tuyau principal plus grand vers la branche plus petite, minimisant la turbulence du flux et l'érosion au point de connexion de la branche dans des conditions de haute pression
- Systèmes de vapeur à haute pression : Convient aux réseaux de distribution de vapeur surchauffée dans les centrales électriques et les installations industrielles nécessitant un confinement de pression de Classe 600
- Systèmes hydrauliques et pneumatiques : Conçu pour la distribution d'huile hydraulique et de gaz comprimé à haute pression avec une intégrité de pression et une étanchéité vérifiées
- Unités de procédé de raffinerie : Idéal pour les tuyauteries d'hydrotraitement, de reformage catalytique et d'autres unités de raffinerie fonctionnant à des pressions élevées
- Systèmes d'injection chimique : Répond aux exigences des lignes d'injection et de dosage de produits chimiques à haute pression dans les installations pétrochimiques et offshore
Questions fréquemment posées
Q : Que signifie la pression nominale Classe 600 pour un té réducteur à souder bout à bout en acier inoxydable ?
R : La pression nominale Classe 600 pour notre té réducteur à souder bout à bout en acier inoxydable correspond au système de pression-température défini dans ASME B16.5 pour les brides Classe 600. À température ambiante (jusqu'à 38°C), la pression de service maximale admissible pour la Classe 600 est d'environ 102 bar (1480 psi) pour le matériau WP304L. À mesure que la température de fonctionnement augmente, la pression admissible diminue selon les tables de détarage standard. Nos raccords de té réducteur en acier inoxydable haute pression Classe 600 présentent des parois proportionnellement plus épaisses (généralement SCH80 ou SCH160 pour les plus petites tailles) pour maintenir un confinement de pression complet de Classe 600. Chaque raccord est conçu pour correspondre à la capacité de pression des connexions à brides Classe 600, assurant une intégrité de pression à l'échelle du système.
Q : Pouvez-vous fournir des tés réducteurs haute pression avec des combinaisons de tailles non standard ?
R : Oui, nous fabriquons des tés réducteurs à souder bout à bout en acier inoxydable haute pression Classe 600 sur mesure avec des combinaisons de tailles spécifiées par le client. Les configurations réductrices courantes comprennent 6"x4", 8"x6", 10"x8", 12"x6", et d'autres combinaisons non standard. Chaque té réducteur personnalisé est conçu avec un renforcement approprié à l'intersection de la branche conformément aux règles de remplacement de zone ASME B31.3 le cas échéant. L'épaisseur de paroi de la sortie de branche est dimensionnée de manière appropriée pour le diamètre plus petit tout en maintenant la pleine pression nominale de Classe 600. Toutes les conceptions personnalisées sont soutenues par notre examen d'ingénierie et notre validation par test de pression hydrostatique.
Q : Quelle est la différence entre SCH80 et Classe 600 pour les tés à souder bout à bout ?
R : Le programme (SCH80, SCH160) définit l'épaisseur de paroi pour une taille de tuyau donnée, tandis que la Classe 600 définit la pression-température nominale. Pour notre té réducteur à souder bout à bout en acier inoxydable haute pression Classe 600, l'épaisseur de paroi SCH80 pour NPS 1/2"-8" répond généralement aux exigences de la Classe 600, tandis que les tailles plus grandes peuvent nécessiter SCH160 ou une épaisseur de paroi personnalisée pour satisfaire les pressions nominales de la Classe 600. La relation entre le programme et la classe dépend du grade du matériau, de la taille et de la température. Nous effectuons une vérification d'ingénierie pour chaque combinaison de taille et de programme afin de confirmer la conformité à la Classe 600. Notre équipe technique peut fournir la recommandation d'épaisseur de paroi appropriée en fonction de vos conditions de conception spécifiques, y compris la pression, la température et la marge de corrosion.
