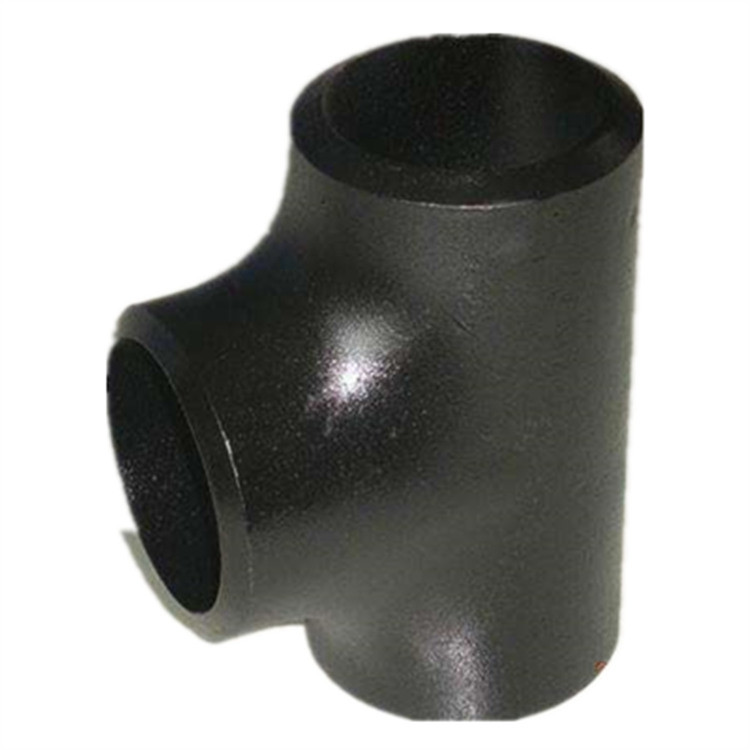

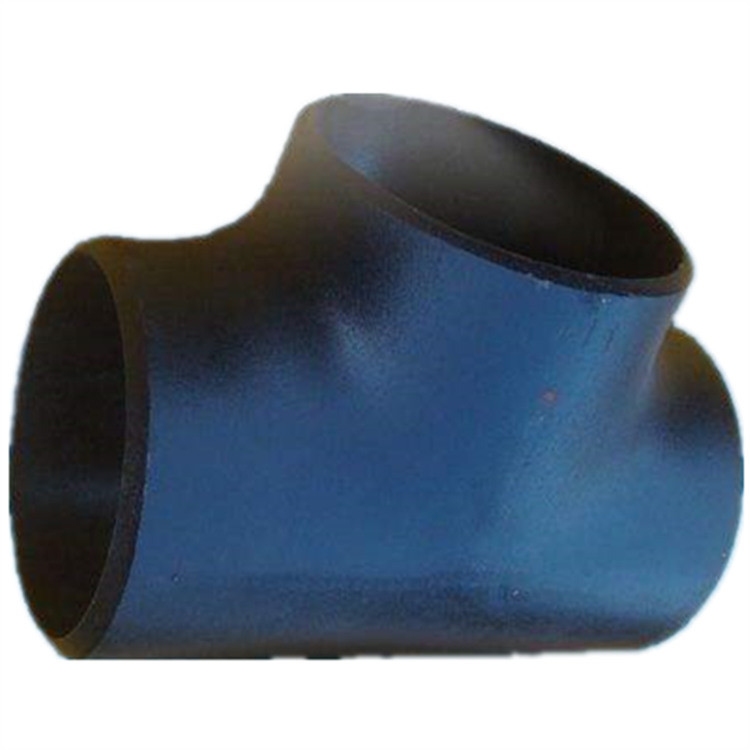

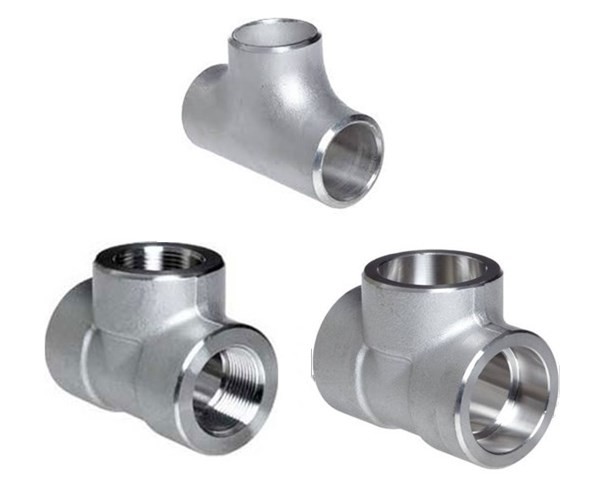

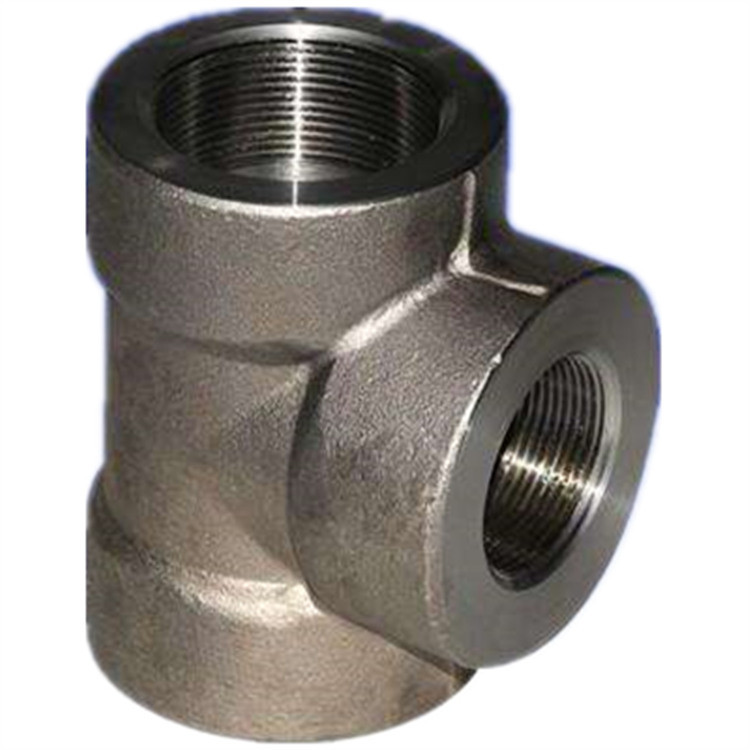

Testeur de pression hydrostatique en acier inoxydable, soudage à bout de tête équivalent à tee ASME B16.9 SCH40

  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
  • Hydrostatic Pressure Tested Stainless Steel Butt Weld Equal Tee ASME B16.9 SCH40
Lieu d'origine Zhejiang, Chine
Nom de marque WNRLN
Certification ISO 9001:2015, EN 10204 3.1 MTR
Numéro de modèle HT-TEE-SCH40
Quantité de commande min 10 pièces
Prix USD 10-120 / Piece
Détails d'emballage Caisses ou palettes en bois navigables avec protection individuelle
Délai de livraison 5-7 jours ouvrables pour le stock, 15-25 jours pour la production
Conditions de paiement T/T, L/C, Western Union
Capacité d'approvisionnement 10000 pièces par mois
Détails sur le produit
Nom du produit Té égal soudé bout à bout en acier inoxydable testé hydrostatique Méthode d'essai Test de pression hydrostatique à 1,5x la pression de conception
Standard Pour les appareils de traitement des eaux usées9, ASTM A403 Épaisseur de paroi SCH40 / SCH40S
Certification EN 10204 3.1 MTR, Hydrostatic Test Report Application Pétrole et gaz, production d'électricité, traitement de l'eau, tuyauterie de processus
Mettre en évidence

Té testé hydrostatique

,

Té soudé bout à bout en acier inoxydable

,

Montage de tuyaux soumis à des essais de pression
Laisser un message
Description de produit
Té égal à souder bout à bout en acier inoxydable testé sous pression hydrostatique ASME B16.9 SCH40

Le Té égal à souder bout à bout en acier inoxydable testé sous pression hydrostatique est fabriqué selon les normes dimensionnelles ASME B16.9 et subit des tests de pression hydrostatique rigoureux pour vérifier l'intégrité structurelle et l'étanchéité. Chaque raccord est soumis individuellement à une pression d'essai hydrostatique de 1,5 fois la pression nominale de conception, maintenue pendant une durée minimale conformément aux exigences du code applicable.

Ce té égal à souder bout à bout en acier inoxydable testé sous pression hydrostatique est disponible en plusieurs nuances, notamment WP304, WP304L, WP316, WP316L, WP321 et WP347, avec une épaisseur de paroi SCH40 offrant un équilibre optimal entre capacité de pression et économie de matière pour les systèmes de tuyauterie industriels généraux. Le protocole de test complet comprend une inspection visuelle, une vérification dimensionnelle et un test de pression hydrostatique certifié avec des rapports de test de matériaux (MTR EN 10204 3.1) pour une traçabilité complète.

Spécifications techniques
Paramètre Spécification
Norme ASME B16.9, ASTM A403
Options de matériaux WP304, WP304L, WP316L, WP321, WP347, S31803
Type Té égal (Té droit)
Gamme de tailles 1/2" - 24" (DN15 - DN600) Sans soudure
Épaisseur de paroi SCH40 / SCH40S
Test de pression Test hydrostatique 1,5x Pression de conception, selon ASME B31.3
Raccordement d'extrémité Extrémité biseautée pour soudage bout à bout selon ASME B16.25
Norme de test Test de pression hydrostatique, inspection visuelle, contrôle dimensionnel
Durée du test Minimum 30 secondes pour les tailles jusqu'à 2", 60 secondes pour 2,5"-8", 120 secondes pour 10" et plus
Certification EN 10204 3.1 MTR, Rapport de test hydrostatique, Rapports NDT disponibles
Avantages clés et domaines d'application
  • Performance d'étanchéité vérifiée : Chaque té égal à souder bout à bout en acier inoxydable testé sous pression hydrostatique est pressurisé et inspecté individuellement, garantissant l'absence de fuite aux pressions de test certifiées avant expédition
  • Traçabilité complète des matériaux : Le dossier documentaire complet comprend le certificat de test de matériau EN 10204 3.1, le rapport de test hydrostatique et la traçabilité du numéro de coulée pour chaque raccord
  • Systèmes de pipelines pétroliers et gaziers : Convient au transport d'hydrocarbures en amont, en aval et en aval nécessitant une vérification de l'intégrité sous pression
  • Centrales électriques : Idéal pour les systèmes de tuyauterie à haute fiabilité dans les installations de production d'énergie thermique, nucléaire et à cycle combiné avec des exigences de test strictes
  • Traitement de l'eau et dessalement : Assure une performance d'étanchéité dans les usines de dessalement par osmose inverse et les réseaux de tuyauterie à haute pression pour le traitement de l'eau municipale
  • Tuyauterie de procédés industriels : Répond aux exigences strictes des systèmes de distribution de vapeur, d'air comprimé et de fluides de procédé dans les installations de fabrication
Questions fréquemment posées
Q : Quelle pression de test hydrostatique est appliquée à vos tés égaux à souder bout à bout en acier inoxydable ?
R : Nos raccords en té égal à souder bout à bout en acier inoxydable testés sous pression hydrostatique sont testés à 1,5 fois la pression de travail maximale admissible (MAWP) pour la nuance de matériau, la taille et la classe d'épaisseur de paroi données conformément aux exigences de l'ASME B31.3. Pour un té typique SCH40 WP316L, la pression de test hydrostatique est calculée en fonction de la contrainte admissible du matériau à la température de test. Nous suivons strictement les protocoles de test ASME B16.9 et B31.3. Chaque té est pressurisé, maintenu pendant la durée spécifiée par le code, et inspecté visuellement pour toute fuite ou déformation. Des certificats de test d'usine documentant la pression de test réelle, la durée et les résultats sont fournis avec chaque expédition.
Q : Le test hydrostatique affecte-t-il les propriétés du matériau des tés en acier inoxydable ?
R : Un test de pression hydrostatique correctement effectué sur des raccords en té égal à souder bout à bout en acier inoxydable n'affecte pas négativement les propriétés du matériau. Le test hydrostatique utilise de l'eau comme milieu de test, et la pression de test est maintenue dans la plage élastique du matériau. Pour les nuances d'acier inoxydable austénitique comme WP304L et WP316L, la pression de conception 1,5x reste généralement bien en deçà de la limite d'élasticité à température ambiante. Les procédures de drainage et de séchage post-test empêchent les taches d'eau ou la corrosion microbiologiquement influencée. Nos tés testés sous pression hydrostatique sont soigneusement séchés après le test et protégés avec des traitements de préservation de surface appropriés avant l'emballage.
Q : Pouvez-vous fournir des NDT en plus des tests hydrostatiques pour les tés à souder bout à bout en acier inoxydable ?
R : Oui, au-delà des tests de pression hydrostatique standard, nous proposons des tests non destructifs (NDT) supplémentaires pour les raccords en té égal à souder bout à bout en acier inoxydable. Les méthodes NDT disponibles comprennent le contrôle radiographique (RT), le contrôle par ultrasons (UT), le contrôle par ressuage (PT), le contrôle par particules magnétiques (MT) et l'identification positive des matériaux (PMI). Ces tests supplémentaires peuvent être spécifiés au moment de la commande et sont effectués par des inspecteurs certifiés NDT Niveau II/III. Combiné aux tests de pression hydrostatique et à la certification des matériaux EN 10204 3.1, notre programme d'assurance qualité complet offre une confiance totale dans l'intégrité du produit pour les applications critiques.
