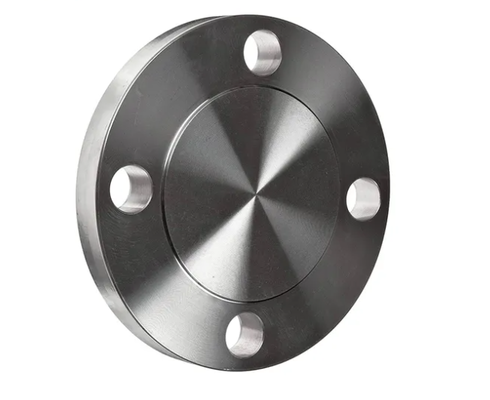

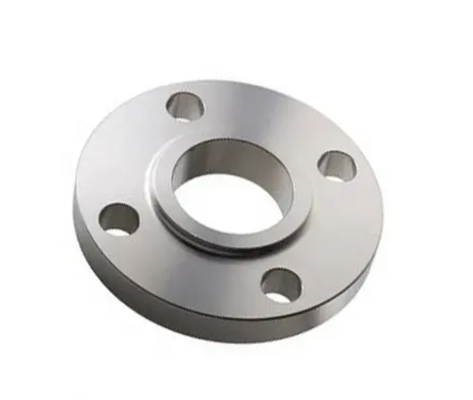

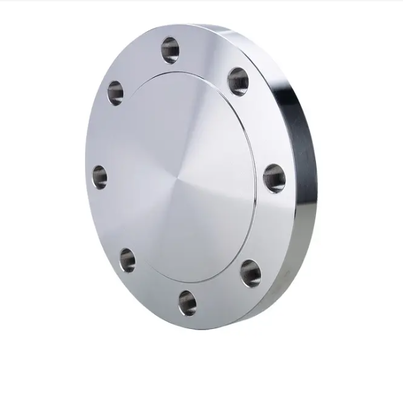

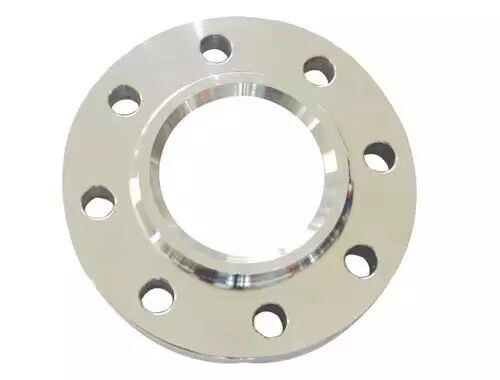

Modèle 3D de dessin CAO de bride en acier forgé avec guide d'installation de couple de serrage des boulons

Bride en acier forgé avec un ensemble complet de documentation technique

Nous comprenons que les ingénieurs d'approvisionnement professionnels et les chefs de projet ont besoin plus qu'un simple produit ; ils ont besoin d'une documentation technique complète pour assurer une intégration transparente dans leurs systèmes de tuyauterie. Chaque bride en acier forgé de notre chaîne de production est accompagnée d'un ensemble complet de documentation technique qui comprend des dessins CAO cotés, des modèles solides 3D, des tableaux de calcul de couple de serrage des boulons, des certificats de test de matériaux (CTM) et des rapports de contrôle non destructif (CND). Cette approche axée sur la documentation réduit le temps d'examen d'ingénierie, élimine les suppositions lors de l'installation et assure une traçabilité complète pour les audits d'assurance qualité.

Notre support de documentation technique couvre l'ensemble du cycle de vie du produit, de la spécification de conception à l'installation et à la mise en service. Pendant la phase de devis, nous fournissons des dessins dimensionnels préliminaires pour confirmer les dimensions de la bride, les configurations de cercles de boulons et les types de faces. Après confirmation de la commande, nous livrons des dessins CAO certifiés conformes à votre nuance de matériau spécifique, classe de pression et exigences de face. Le modèle 3D STEP permet à votre équipe d'ingénierie d'intégrer notre bride directement dans vos dessins isométriques de tuyauterie et vos modèles d'analyse de contraintes sans recréation manuelle. Après la livraison, le guide de couple de serrage des boulons assure une compression correcte du joint et élimine le risque de sous-couple ou de sur-couple lors de l'assemblage sur site.

Pourquoi la documentation technique est importante dans l'approvisionnement de brides

• Élimine les erreurs dimensionnelles : Les dessins CAO avec diamètre exact du cercle de boulons, diamètre extérieur de la bride, hauteur de la face surélevée et dimensions du moyeu empêchent les connexions incompatibles et les modifications coûteuses sur site
• Accélère l'examen d'ingénierie : Les modèles 3D pré-vérifiés réduisent le temps passé par votre équipe de conception à recréer des pièces de fournisseur, raccourcissant directement les délais de projet
• Assure une installation correcte : Le tableau de couple de serrage des boulons spécifie les valeurs de couple lubrifié et non lubrifié pour chaque taille de boulon et type de joint, empêchant à la fois les fuites dues à un sous-couple et l'écrasement du joint dû à un sur-couple
• Soutient la conformité réglementaire : Certification complète EN 10204 3.2 avec inspection par un tiers satisfait la PED 2014/68/UE, l'ASME B31.3 et d'autres directives internationales sur les équipements sous pression
• Permet la traçabilité du cycle de vie : Chaque bride est marquée d'un numéro de coulée unique traçable au CTM indiquant la composition chimique, les propriétés mécaniques et les enregistrements de traitement thermique
• Réduit le risque de projet : Une documentation complète élimine le risque d'installer des brides non conformes qui pourraient entraîner une défaillance catastrophique, des pénalités réglementaires ou des retards de projet

Questions fréquemment posées

Q : Quels formats de fichiers CAO fournissez-vous et puis-je demander des vues de dessin personnalisées ?

R : Nous fournissons des dessins cotés PDF en standard, avec des formats DWG et DXF disponibles sur demande. Chaque dessin comprend une vue de face, une vue en coupe latérale, un détail du cercle de boulons et un détail de la face de la bride. Des vues personnalisées telles que les détails du profil du moyeu, les zones de tolérance d'alésage et les détails de préparation du chanfrein de soudage peuvent être ajoutées sur demande sans frais supplémentaires. Le délai de livraison typique pour les dessins personnalisés est de 1 à 2 jours ouvrables après confirmation de la commande.

Q : Comment utiliser le tableau de couple de serrage des boulons pour l'installation sur site ?

R : Notre tableau de couple de serrage des boulons est organisé par taille de bride, classe de pression et type de joint. Pour chaque combinaison, il fournit la taille et la quantité de boulons recommandées, la nuance du matériau des boulons, la valeur de couple lubrifié (à l'aide de graisse au disulfure de molybdène) et la valeur de couple non lubrifié. Le tableau comprend également la séquence de serrage recommandée : un serrage en trois passes en croix à 30 %, 60 % et 100 % du couple cible. Une passe de vérification finale dans le sens des aiguilles d'une montre est recommandée pour vérifier un chargement uniforme. Nous fournissons également des conseils sur le serrage hydraulique pour les tailles supérieures à 24 pouces où les clés dynamométriques traditionnelles deviennent peu pratiques.

Q : Fournissez-vous la certification EN 10204 3.2 avec inspection par un tiers ?

R : Oui, la certification EN 10204 Type 3.2 avec inspection par un tiers par TUV, SGS, Bureau Veritas ou Lloyd's Register est disponible sur demande. Cela comprend le témoignage indépendant des tests mécaniques, la vérification de l'analyse chimique, l'inspection CND et l'inspection dimensionnelle. Le certificat 3.2 offre le plus haut niveau d'assurance indépendante et est généralement requis pour les équipements sous pression sous la PED 2014/68/UE Catégorie III et IV, les projets offshore et les applications nucléaires. Veuillez spécifier vos exigences d'inspection par un tiers au moment de la commande pour permettre la planification.
