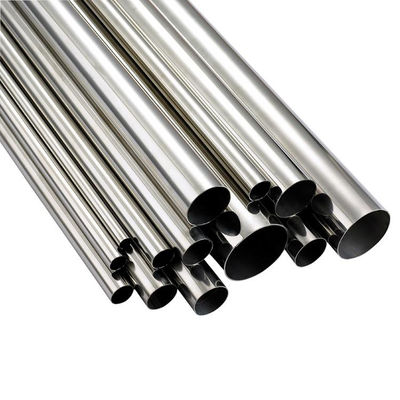

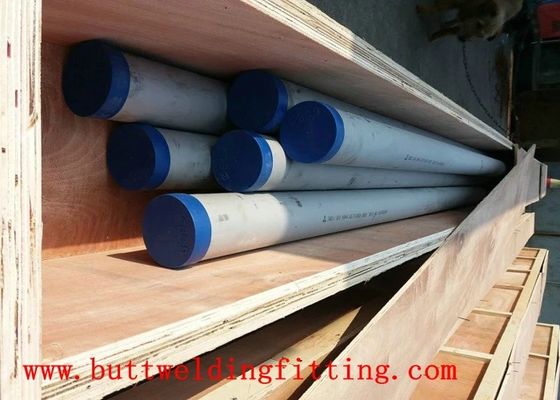

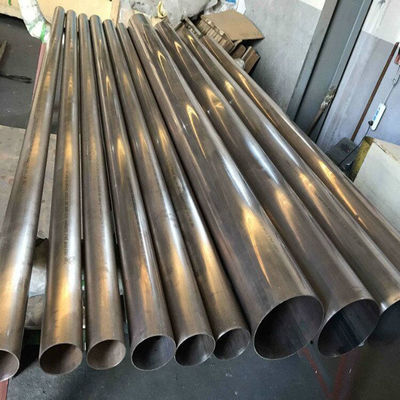

Tuyau sans soudure duplex S31803 à haut rendement pour cuve sous pression à paroi mince 2205

Tuyau sans soudure en acier inoxydable duplex S31803 à haute limite d'élasticité pour la conception de récipients sous pression à paroi mince

Le tuyau sans soudure en acier inoxydable duplex S31803 (communément appelé 2205, EN 1.4462) offre environ deux fois la limite d'élasticité de l'acier inoxydable austénitique conventionnel 316L, permettant aux ingénieurs de concevoir des récipients sous pression, des échangeurs de chaleur et des systèmes de tuyauterie de procédé avec des parois nettement plus minces. Avec une limite d'élasticité minimale de 450 MPa (65 ksi) contre 170 MPa pour le 316L, le tuyau duplex S31803 permet des réductions d'épaisseur de paroi de 30 à 50 % tout en maintenant des pressions de confinement identiques conformément aux règles de conception de l'ASME Boiler and Pressure Vessel Code Section VIII Division 1. Cette approche de conception de récipients sous pression à paroi mince se traduit directement par une réduction du poids des matériaux, une diminution des coûts des consommables de fabrication et de soudage, une réduction des exigences de support structurel, et une simplification de la logistique de manipulation et d'installation, tout en offrant une résistance supérieure à la corrosion par piqûres en présence de chlorures avec une valeur PREN de 34 ou plus.

La microstructure ferrite-austénitique équilibrée (environ 50 % de chaque phase) combine la haute résistance et la résistance à la fissuration par corrosion sous contrainte en présence de chlorures de la phase ferritique avec la ténacité et la soudabilité de la phase austénitique. Cette structure biphasée unique offre une résistance exceptionnelle à la fissuration par corrosion sous contrainte dans les environnements contenant des chlorures où les aciers inoxydables standard 304 et 316 sont susceptibles de défaillances catastrophiques. Chaque tuyau est recuit de mise en solution à 1020-1100 degrés Celsius, suivi d'une trempe rapide à l'eau pour obtenir un équilibre de phase optimal, vérifié par mesure de comptage ponctuel métallographique ASTM E562 sur des anneaux d'échantillons de chaque lot de traitement thermique. Certifié conforme à NACE MR0175/ISO 15156 pour le service en milieu corrosif (sour service) dans les environnements pétroliers et gaziers contenant du H2S jusqu'au niveau de sévérité VI avec une résistance démontrée à la fissuration par sulfuration.

Spécifications Techniques

Économies de Poids et Avantages de Conception

• Avantage de 50 % de Limite d'Élasticité : Avec une limite d'élasticité minimale de 450 MPa contre 170 MPa pour le 316L, le tuyau duplex S31803 permet des réductions d'épaisseur de paroi de 30 à 50 % pour des pressions de conception identiques selon ASME B31.3 et ASME Section VIII Division 1, réduisant directement les coûts d'approvisionnement en matériaux par mètre.
• Réduction du Coût Total Installé : Les tuyaux à paroi plus mince réduisent la consommation de consommables de soudage, diminuent le temps de soudage en raison de la réduction des passes de remplissage, abaissent la portée des inspections post-soudage et minimisent les exigences de traitement thermique, réduisant collectivement le coût total installé de 15 à 25 % par rapport aux systèmes de tuyauterie 316L à pression équivalente.
• Économies de Poids Structurel : La réduction du poids des tuyaux se traduit par des structures de support de tuyauterie plus légères, des sections d'acier structurel plus petites pour les racks de tuyauterie, des charges de fondation réduites et des exigences de capacité de grue plus faibles pendant la construction, offrant des économies cumulatives de dépenses d'investissement sur l'ensemble du projet.
• Amélioration de la Capacité de Flux : Les parois plus minces avec un diamètre extérieur identique augmentent la surface de section transversale interne, réduisant la vitesse du fluide, la perte de charge et la consommation d'énergie de pompage sur la durée de vie du système de tuyauterie, générant des économies de coûts opérationnels continues année après année.
• Logistique Offshore Simplifiée : Sur les plateformes offshore où le poids est un facteur critique, la réduction de poids de 30 à 50 % par mètre linéaire de tuyau duplex réduit directement le tonnage d'acier structurel des topsides, les exigences de renforcement des ponts et les spécifications de capacité des grues d'installation.
• Amélioration de la Durée de Vie en Fatigue : La microstructure duplex à grain fin offre une résistance à la fatigue supérieure à celle des aciers inoxydables austénitiques à grain grossier, prolongeant la durée de vie dans les applications soumises à des cycles de pression, des transitoires thermiques ou des chargements cycliques induits par les vibrations.

Applications

• Récipients sous Pression et Réservoirs de Stockage : Conception à paroi mince pour les séparateurs haute pression, les ballons de décharge, les réservoirs tampons et les réservoirs de stockage dans les installations pétrolières et gazières offshore, chimiques et pétrochimiques où le poids, le coût des matériaux et l'optimisation du calendrier de fabrication sont des facteurs critiques pour le projet.
• Échangeurs de Chaleur et Refroidisseurs : Tuyauterie côté tube et côté calandre pour les échangeurs de chaleur multitubulaires, les raccords d'échangeurs à plaques et à joints, les collecteurs d'échangeurs de chaleur refroidis par air et la tuyauterie d'interconnexion des refroidisseurs de procédé fonctionnant dans des services d'eau de refroidissement ou de fluide de procédé contenant des chlorures.
• Collecteurs Sous-marins et Jumpers : Le duplex S31803 est largement spécifié pour les collecteurs de production sous-marins, les jumpers de pipelines, les pièces de raccordement et les connexions de tie-in où la haute résistance réduit l'épaisseur de paroi pour la résistance à l'effondrement en eaux profondes, tandis que la résistance à la corrosion du duplex gère l'eau produite à haute teneur en chlorures.
• Usines de Dessalement : Tuyauterie d'alimentation pour osmose inverse haute pression (SWRO), conduites d'eau salée rejetée et raccords de dispositifs de récupération d'énergie où la combinaison des exigences de pression élevée et de l'environnement agressif en chlorures fait du duplex à paroi mince le choix de matériau optimisé.
• Équipements de Procédés Chimiques : Tuyauterie d'interconnexion de réacteurs, conduites de transfert en milieu acide, systèmes de récupération de solvants et manipulation de milieux corrosifs où le 316L nécessiterait une épaisseur de paroi excessive et où le 904L ou les alliages de nickel présenteraient des coûts de matériaux prohibitifs.

Questions Fréquemment Posées

Q : Quelle quantité de poids puis-je économiser en passant du 316L au duplex S31803 pour la tuyauterie de récipients sous pression ?
R : Les économies de poids sont directement proportionnelles à la réduction de l'épaisseur de paroi réalisable grâce à l'avantage de la limite d'élasticité. Étant donné que les valeurs de contrainte admissible de l'ASME B31.3 et de la Section VIII Division 1 à température de conception pour le S31803 sont environ 2,0 à 2,5 fois supérieures à celles du 316L, l'épaisseur de paroi minimale calculée se réduit dans un facteur similaire pour des conditions de conception identiques. Pour un tuyau NPS de 12 pouces typique conçu pour 50 bars à 100 degrés Celsius, l'épaisseur de paroi calculée pour le 316L est d'environ 9,5 mm (SCH 40), tandis que le S31803 ne nécessite que 4,0 mm (SCH 10S). Cela correspond à une réduction de poids de 49 kg/m à 21 kg/m : une économie de 57 %. Sur un système de tuyauterie de 500 mètres, cela permet d'économiser 14 tonnes métriques de poids de matériau, réduisant proportionnellement l'acier structurel, les consommables de soudage et la main-d'œuvre d'installation.

Q : Le tuyau duplex à paroi mince maintient-il une marge de corrosion adéquate pour un service à long terme ?
R : Oui, et c'est un avantage fondamental de l'acier inoxydable duplex. Contrairement à l'acier au carbone où une marge de corrosion doit être ajoutée à l'épaisseur de paroi de conception de pression (typiquement 1,5 à 3,0 mm), l'acier inoxydable duplex résiste à la corrosion générale grâce à son film de surface passif d'oxyde de chrome et ne subit pas d'amincissement progressif de la paroi dans des environnements de service correctement sélectionnés. La valeur PREN de 34 ou plus pour le S31803 garantit la résistance à la corrosion par piqûres dans des niveaux de chlorures allant jusqu'à 10 000 ppm à température ambiante. Cela signifie que l'épaisseur de paroi calculée pour le confinement de la pression seule est suffisante pour la durée de vie de conception complète sans ajouter d'épaisseur sacrificielle, amplifiant encore l'avantage de réduction de poids par rapport aux alternatives en acier au carbone qui nécessitent des ajouts significatifs de marge de corrosion.

Q : Le tuyau duplex S31803 convient-il au service en milieu corrosif (sour service) avec présence de H2S ?
R : Oui, le S31803 est répertorié dans NACE MR0175/ISO 15156-3 Tableau A.28 comme acceptable pour le service en milieu corrosif dans des limites environnementales définies. La dureté maximale de 31 HRC (290 HBW) requise par NACE est facilement atteinte grâce à un traitement thermique de mise en solution approprié à 1020-1100 degrés Celsius suivi d'une trempe rapide à l'eau. À température ambiante, le S31803 convient au service en milieu corrosif jusqu'à environ 0,1 bar (1,5 psi) de pression partielle de H2S avec une saumure de NaCl à 10 % à un pH de 4,5 ou plus, selon les données de tests en laboratoire. Pour des niveaux de H2S plus élevés ou un service en milieu corrosif à température élevée, le grade super duplex S32750 (2507) avec un PREN de 41 ou plus peut être recommandé. Nous fournissons des certificats de conformité NACE MR0175 complets avec chaque expédition, documentant les tests de dureté, la vérification de la microstructure et les tests de corrosion selon la méthode ASTM G48 A pour la détermination de la température critique de piqûration.

Q : Comment l'équilibre correct ferrite-austénite est-il vérifié dans le tuyau fini ?
R : La teneur en ferrite de chaque lot de traitement thermique est mesurée à l'aide de la méthode systématique de comptage ponctuel manuel ASTM E562 sur des échantillons de section transversale préparés métallographiquement, examinés à un grossissement de 400x sous un microscope optique après gravure électrolytique dans une solution d'hydroxyde de sodium à 20 %. Un minimum de 25 champs par échantillon sont comptés pour obtenir des résultats statistiquement valides, avec des critères d'acceptation de 40 à 60 % de ferrite en volume. De plus, nous utilisons un Feritscope calibré (méthode d'induction magnétique) pour une vérification rapide non destructive sur la surface du tuyau avant expédition, corrélé à la méthode de référence de comptage ponctuel. Les deux mesures sont enregistrées sur le certificat d'essai de laminage (Mill Test Certificate). L'équilibre de phase correct est essentiel : une ferrite insuffisante réduit la résistance et la résistance à la SCC en présence de chlorures, tandis qu'un excès de ferrite peut entraîner une fragilisation lors du soudage et une réduction de la ténacité à basse température.
