Paddle Blank ASTM A815 UNS S31803 en acier inoxydable duplex de 4 pouces selon la norme ASME B16.48

Plaque Pleine en Acier Inoxydable Duplex UNS S31803 4" ASME B16.48

1. Description du produit

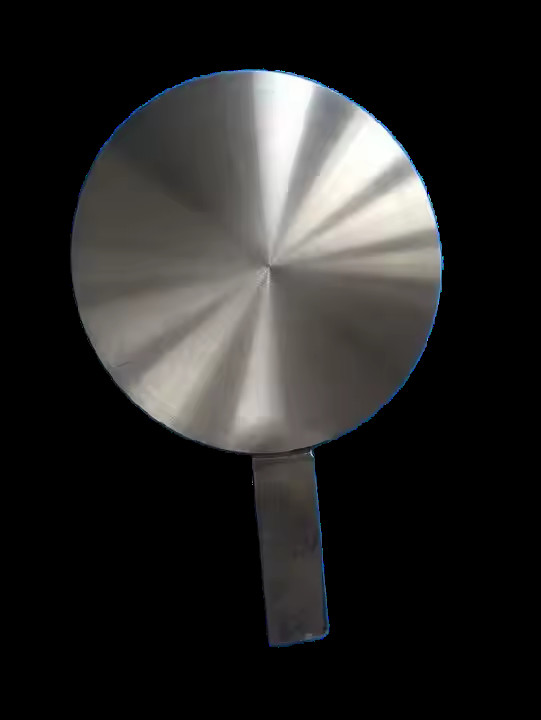

Ce produit est une plaque pleine (également appelée bride aveugle à palette) fabriquée en acier inoxydable UNS S31803 (Duplex 2205) conformément aux normes ASTM A815L/C à vue (Lettre de crédit)Nuance de matériau . Une plaque pleine est un disque d'acier plat et plein avec une poignée saillante, conçu pour être inséré entre deux brides afin d'assurer une isolation positive d'une section de tuyauterie . Contrairement à une bride lunette, la plaque pleine est un dispositif d'isolation à usage unique qui est entièrement retiré lorsque le débit doit être rétabli . L'UNS S31803 est un acier inoxydable biphasé avec une microstructure d'environ 50% de ferrite et 50% d'austénite, offrant environ le double de la limite d'élasticité des aciers inoxydables austénitiques standard de la série 300 tout en offrant une résistance exceptionnelle à la corrosion . Cet raccord 4" Classe 300# est conçu pour une installation boulonnée entre des brides ASME B16.5 dans des systèmes de tuyauterie à haute pression et en service corrosif.2. Paramètres clés du produit

Paramètre

Cette plaque pleine est idéale pour les systèmes de fluides à haute pression et corrosifs nécessitant une isolation positive :

Pétrole et Gaz

• : Plateformes offshore, tuyauteries sous-marines, connexions de tête de puits, lignes d'injection chimique Traitement chimique

• : Flux de procédés contenant des chlorures, services acides Marine et Dessalement

• : Systèmes de tuyauterie d'eau de mer, lignes d'alimentation de membranes RO haute pression Production d'énergie

• : Systèmes d'eau de refroidissement, pipelines de vapeurPâte à papier

• : Lignes de blanchiment, systèmes de digesteurs 4. Avantages

Isolation Positive

• : Fournit une isolation absolue, sans fuite — plus fiable que les vannes qui peuvent fuir ou être ouvertes accidentellement Résistance Supérieure

• : La limite d'élasticité (450 MPa) est environ le double de celle du 316L, permettant des classes de pression plus élevées avec une épaisseur réduite Excellente résistance à la corrosion

• : PREN ~34-36 offre une résistance exceptionnelle à la corrosion par piqûres, par crevasses et à la fissuration par corrosion sous contrainte due aux chlorures Indication Visuelle

• : La poignée saillante confirme visuellement que la ligne est obturée Rentable

• : Coût initial inférieur à celui des brides lunettes ; idéal pour les besoins d'isolation peu fréquents 5. Fonctions

La plaque pleine fournit un dispositif d'isolation permanent et étanche pour les systèmes de tuyauterie. Le disque plein est inséré entre deux brides avec des joints des deux côtés, bloquant complètement le flux de fluide

. La poignée saillante sert d'indicateur visuel que la ligne est obturée . Pour rétablir le flux, la plaque pleine est retirée et remplacée par un espaceur de palette (disque percé) . Contrairement aux brides lunettes, les plaques pleines sont entièrement retirées pendant le fonctionnement normal, ce qui les rend adaptées aux systèmes où l'isolation est requise moins fréquemment. FAQ

Inspection au déballage

1. : Vérifier les dommages de transport ; vérifier les marquages, les dimensions et la classe de pression selon ASME B16.48Préparation de surface

2. : Nettoyer la plaque pleine et les faces de bride ; éliminer toute huile, graisse et contaminantsPréparation de la bride

3. : Dépressuriser et vidanger la section de ligne ; dévisser la paire de brides et écarter les bridesInstallation des joints

4. : Placer de nouveaux joints sur les deux côtés de la plaque pleine (un sur chaque face) Positionnement

5. : Insérer la plaque pleine entre les brides avec la poignée dirigée vers l'extérieurBoulonnage

6. : Des goujons plus longs sont requis en raison de l'épaisseur supplémentaire de la plaque pleine et des deux jointsVérification

7. : Confirmer que la poignée indique visuellement que la ligne est obturée 7. Précautions

Équilibre de la ferrite

• : S'assurer que la teneur en ferrite reste entre 40-60%. Un traitement thermique inapproprié est la cause la plus fréquente de ratios de ferrite hors spécifications Limitation de température

• : Non recommandé pour une utilisation au-dessus de 300°C ou en dessous de -50°C en raison de la réduction de la ténacité Exigence de joint

• : Deux joints sont obligatoires — un de chaque côté de la plaque pleine Boulonnage

• : Des goujons plus longs sont requis en raison de l'épaisseur supplémentaire de la plaque pleine et des deux jointsPropreté

• : Nécessite un degré de propreté plus élevé que la fabrication en acier au carbone ; utiliser des outils dédiés pour éviter la contamination Tests de qualité

• : Test de teneur en ferrite selon ASTM E562 et test de corrosion selon ASTM A923 recommandés8. Expédition et livraison

Le délai de livraison standard est généralement de

• 15 à 30 jours, sous réserve de la quantité commandée, de la classe de pression et de la disponibilité des spécifications9. Conditions de paiement

Les méthodes de paiement internationales courantes incluent

• T/T (Virement télégraphique) et L/C à vue (Lettre de crédit)10. Emballage

Les produits sont emballés en toute sécurité dans des

• caisses en contreplaqué ou des caisses en bois avec un rembourrage interne pour assurer un transport sûr et éviter les dommages pendant le transit11. Service après-vente / Politique de retour et de garantie

Tous les produits subissent une inspection de qualité stricte avant expédition, avec des

• certificats d'essai en usine (EN 10204 3.1/3.2) disponibles, y compris la chimie, les propriétés mécaniques, la teneur en ferrite et les résultats des tests de corrosionInspection par des tiers (ABS, DNV, CCS, LR, BV, etc.) disponible sur demande

• En cas de problèmes de qualité, conservez l'emballage d'origine et fournissez des photos pertinentes ou des rapports d'inspection par des tiers

• Les conditions spécifiques de retour, d'échange et de garantie sont soumises à l'accord du contrat de vente final.

• .

FAQ

1. Êtes-vous une société commerciale ou un fabricant ?

    Nous sommes un fabricant, vous pouvez voir la certification.
2. Quel est votre délai de livraison ?
    Généralement, il s'agit de 5 à 10 jours si les marchandises sont en stock. Ou il s'agit de 15 à 20 jours si les marchandises ne sont pas en stock, cela dépend de la quantité.
3. Fournissez-vous des échantillons ? sont-ils gratuits ou payants ?
    Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer les frais de transport.
4. Quelles sont vos conditions de paiement ?
    Paiement
=1000USD, 50% T/T à l'avance, solde avant expédition.
