L'acier inoxydable duplex de 4 pouces de classe 300# ASME B16.5

L'acier inoxydable duplex de 4 pouces de classe 300# ASME B16.5

1Description du produit

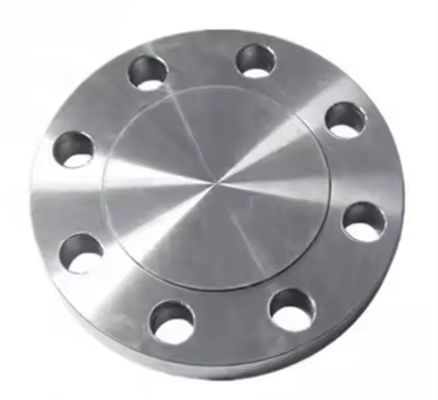

Ce produit est une bride aveugle forgée fabriquée à partir deLes États membres doivent respecter les dispositions suivantes:(Duplex 2205 / F51) en acier inoxydable conformément àPour l'aéronefetPour les appareils de traitement des eaux usées5les normes. Une bride aveugle (également appelée "bride de plaque de fermeture") est un disque circulaire solide sans orifice central,montés à l'extrémité d'un système de tuyauterie pour terminer définitivement un tuyau ou fournir un accès pour inspectionContrairement à d'autres types de brides, il n'a pas de moyeu, ce qui le rend idéal pour isoler des pipelines, des vannes ou des récipients sous pression. UNS S31803 est un acier inoxydable biphasé dont la microstructure est constituée à environ 50% de ferrite et à 50% d'austénite,offrant environ le double de la résistance au rendement des aciers inoxydables austénitiques standard de la série 300Cette bride de classe 300# de 4 pouces est conçue pour les connexions à boulons dans les systèmes de tuyauterie de service à haute pression et corrosifs.

2Paramètres clés du produit

3. Application / Utilisation

Cette bride aveugle est idéale pour les systèmes à haute pression et à fluides corrosifs nécessitant une terminaison ou un isolement permanent des tuyaux:

• Pétrole et gaz: Termination des pipelines, isolation des équipements sur les plates-formes offshore, connexions de tête de puits

• Traitement chimique: Isolement des sections pour l'entretien dans les flux de procédés contenant du chlorure

• Desalinisation marine: systèmes de canalisations d'eau de mer, fermeture d'usines de dessalement

• Génération d'électricité: ouvertures de récipients sous pression, isolation des échangeurs de chaleur

• Pâte et papier: Systèmes de digestion, fermetures de conduites de blanchiment

4. Avantages

• Une force supérieure: la résistance à la traction (450 MPa) est environ le double de celle du 316L, ce qui permet des pressions plus élevées avec une épaisseur réduite

• Excellente résistance à la corrosion: PREN ~ 34-36 offre une résistance exceptionnelle à la corrosion par crevasses, les fissures et la fissuration par corrosion par chlorure

• Isolement complet du débit: La conception du disque solide assure un blocage du débit à 100% et une isolation positive

• Une fausse intégrité: Structure des grains plus étroite que les brides moulées ou en tôle, assurant des performances supérieures sous pression et cycle thermique

• Bonne soudabilité: Compatible avec les procédures de soudage standard; recuit par solution requis après soudage

5. Fonctions

La bride aveugle fournit une fermeture à boulons permanente et étanche pour l'ouverture d'un tuyau, d'une vanne ou d'un récipient sous pression.la bride aveugle n' a pas de trouIl est couramment utilisé pour terminer définitivement les conduites, isoler les équipements ou les sections de tuyauterie pour l'entretien, ou fermer les ouvertures des récipients sous pression.La face de la bride comprend un joint pour assurer un joint fiable lorsqu'elle est boulonnée à une bride d'accouplement.

6. Instructions d'installation

1. Inspection du déballage: Vérifiez les dommages de transit; vérifiez les marquages, les dimensions et la classe de pression selon l'ASME B16.5

2. Préparation de la surface: Nettoyer la face de la bride et les fils des boulons; éliminer toute huile, graisse et contaminants

3. Installation des joints: placer un joint approprié (par exemple, en spirale, PTFE) sur la face de la bride

4. Alignement: Aligner la bride avec les trous de boulons de la bride d'accouplement

5. Le boulonnage: Installer des boulons et des écrous, serrer dans une séquence de couple croisé à la valeur de couple recommandée

6. Test hydrotest: pression d'essai = 1,5 × pression de conception; température ambiante inférieure ou égale à 5°C

7. Inspection: Vérifiez la présence de fuites et de retour après stabilisation de la pression du système

7Précautions

• Balance de ferrite: Veiller à ce que la teneur en ferrite reste entre40 à 60%Un traitement thermique inapproprié est la cause la plus fréquente de taux de ferrite hors spécifications.

• Limitation de température: Ne pas recommander pour les utilisations ci-dessus300°Cou inférieur-50°Cen raison de la résistance réduite

• Le couple d'arrimage: Ne pas dépasser le couple recommandé pour éviter les dommages au joint ou la déformation de la bride

• Sélection des joints: Choisir un matériau de joint compatible avec le milieu d'utilisation et les conditions de pression/température

• La propreté: nécessite un degré de propreté plus élevé que la fabrication en acier au carbone; utiliser des outils spéciaux pour prévenir la contamination

• Tests de qualité: test de teneur en ferrite selon ASTM E562 et test de corrosion selon ASTM A923 recommandé

8- Expédition et livraison

• Le délai de livraison standard est généralement15 à 30 jours, sous réserve de la quantité de commande, de la classe de pression et des spécifications disponibles

9. Conditions de paiement

• Les méthodes de paiement internationales courantes comprennent:T/T (transfert télégraphique),L/C à vue (lettre de crédit), etD/P

10. Emballage

• Les produits sont bien emballésboîtiers en contreplaquéouboîtes en boisd'une hauteur n'excédant pas 10 mm

11Politique après-vente / retour et garantie

• Tous les produits sont soumis à un contrôle de qualité rigoureux avant expédition.Certificats d'essais au broyeur (EN 10204 3.1/3.2)disponibles, y compris les résultats des essais chimiques, mécaniques, de ferrite et de corrosion

• Inspection par un tiers (ABS, DNV, CCS, LR, BV, etc.) disponible sur demande

• En cas de problèmes de qualité, conserver l'emballage d'origine et fournir des photos ou des rapports d'inspection pertinents

• Les conditions spécifiques de retour, d'échange et de garantie sont soumises au contrat de vente définitif.

.

Questions fréquentes

1Vous êtes une société commerciale ou un fabricant?
Nous sommes fabricants, vous pouvez voir la certification.
2Combien de temps vous reste-t-il?
Généralement, c'est 5-10 jours si les marchandises sont en stock. ou c'est 15-20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
3Vous fournissez des échantillons?
Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
4Quelles sont vos conditions de paiement?
Paiement <= 1000USD, 100% à l'avance. Paiement>= 1000USD, 50% T/T à l'avance, solde avant expédition.
