Collier de soudure long en cuivre-nickel ASTM B466 UNS C71500 ASME B16.5

Collier de soudure long en cuivre-nickel ASTM B466 UNS C71500 ASME B16.5

1. Description du produit

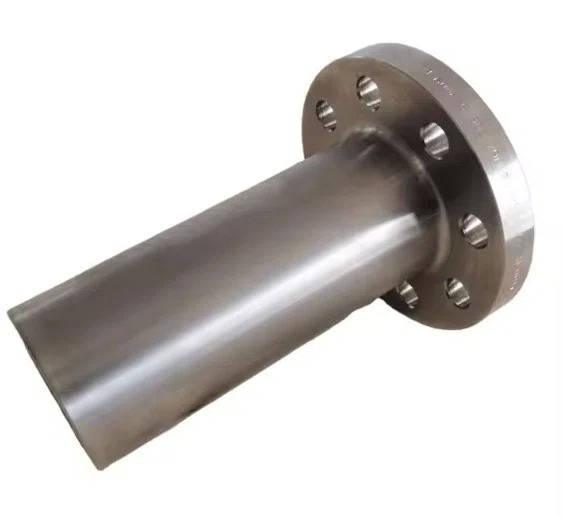

Ce produit est un collier de soudure long (LWNF) fabriqué en UNS C71500 (alliage cuivre-nickel 70/30 / CuNi 70/30) conformément aux normes ASTM B466L/C à vue (Lettre de crédit)ASME B16.5 . Également connu sous le nom de CuNi 70/30 ou Werkstoff Nr. 2.0882, cet alliage contient environ 70% de cuivre et 30% de nickel, avec de petites additions de fer et de manganèse pour améliorer la résistance et la résistance à la corrosion. Le collier de soudure long est doté d'un col étendu à paroi épaisse qui offre un renforcement supplémentaire dans les applications à fortes contraintes. Contrairement à un collier de soudure standard, le LWNF est construit en deux sections : la section supérieure est un fût à paroi épaisse, tandis que la section inférieure est une bride de type disque dont toutes les dimensions sont conformes aux brides standard ASME B16.5. Cette bride est conçue pour une connexion par soudage bout à bout aux systèmes de tuyauterie et est principalement appliquée à la construction de récipients sous pression fonctionnant comme piquages (tels que les piquages de thermoplongeur).6. Instructions d'installation

Paramètre

Ce collier de soudure long est idéal pour les systèmes d'eau de mer et de fluides corrosifs dans des environnements exigeants :

Récipients sous pression et chaudières

• : Raccords de piquage, piquages de thermoplongeurPétrole et gaz offshore

• : Tuyauterie de plateforme, applications sous-marines, systèmes d'injection d'eau de merMarine et construction navale

• : Systèmes de refroidissement à l'eau de mer, conduites d'eau d'incendie, systèmes d'eau d'incendie offshoreUsines de dessalement

• : Prise d'eau de mer à haute pression, conduites de recirculation de saumureProduction d'énergie

• : Systèmes d'eau de refroidissement de condenseur, échangeurs de chaleurTraitement chimique

• : Environnements contenant des chlorures où l'acier inoxydable peut subir une fissuration par corrosion sous contrainte4. Avantages

Conception de col étendu

• : Le fût à paroi épaisse offre un renforcement et une répartition des contraintes supplémentaires dans les applications à fortes contraintes, ce qui le rend idéal pour les piquages de récipients sous pressionRésistance supérieure à la corrosion

• : Résistance exceptionnelle à l'eau de mer, à la corrosion par piqûres, à la corrosion caverneuse et à la fissuration par corrosion sous contrainte due aux chloruresRésistance plus élevée

• : Le CuNi 70/30 offre une meilleure résistance et une meilleure résistance à l'érosion que le CuNi 90/10Résistance au biofouling

• : La teneur en cuivre inhibe naturellement la croissance biologique marineExcellente soudabilité

• : La structure alpha monophasée permet des propriétés de fabrication exceptionnellesDégagement pour isolation

• : Le col étendu offre un dégagement pour l'isolation dans les applications d'installations de procédés5. Fonctions

Le collier de soudure long offre un point de connexion boulonné permanent et renforcé pour joindre les systèmes de tuyauterie aux récipients sous pression, chaudières et échangeurs de chaleur. Le col étendu à paroi épaisse est soudé bout à bout au tuyau ou au piquage du récipient, formant une structure unifiée qui répartit uniformément les contraintes et minimise la concentration de pression à la jonction

. La face de la bride accueille un joint pour assurer une étanchéité fiable lorsqu'elle est boulonnée à une bride correspondante. Contrairement aux colliers de soudure standard, le type long ne convient pas aux tuyaux et est principalement utilisé dans les installations de procédés.6. Instructions d'installation

Inspection au déballage

1. : Vérifier les dommages de transport ; vérifier les marquages, les dimensions et la classe de pression selon ASME B16.5Préparation de surface

2. : Nettoyer le biseau de soudure et la zone adjacente à l'aide d'outils dédiés ; éliminer toute huile, graisse et contaminantsAlignement

3. : Aligner précisément le col du collier avec le tuyau ou le piquage du récipient, en assurant un ajustement correctSoudage

4. : Effectuer le soudage bout à bout en suivant le WPS approuvé avec des soudeurs certifiés. Utiliser le procédé GTAW (TIG) avec un métal d'apport correspondant. Le préchauffage n'est généralement pas requis ; température interpasse ≤150°C. Aucun traitement thermique post-soudage requisInstallation du joint

5. : Placer un joint approprié (par exemple, joint spiralé, PTFE) sur la face de la brideBoulonnage

6. : Installer les boulons et serrer selon une séquence de couple croisé jusqu'à la valeur de couple recommandéeTest hydraulique

7. : Pression de test = 1,5 × pression de conception ; température ambiante non inférieure à 5°C7. Précautions

Propreté

• : Nécessite un degré de propreté plus élevé que la fabrication en acier au carbone ; utiliser des outils dédiés pour éviter la contaminationLimite de température

• : Pour les services de corrosion aqueuse, vérifier les conditions du système pour les températures supérieures à 300°CApport de chaleur de soudage

• : Le bain de CuNi est lent avec un film d'oxyde ; nécessite un contrôle d'ampérage appropriéCompatibilité des milieux

• : Non recommandé pour une utilisation avec des acides oxydants forts (par exemple, acide nitrique) ou des systèmes à base d'ammoniacCouple de serrage des boulons

• : Ne pas dépasser le couple recommandé pour éviter d'endommager le joint ou de déformer la brideSélection du joint

• : Choisir un matériau de joint compatible avec le milieu de service et les conditions de pression/température8. Expédition et livraison

Le délai de livraison standard est généralement de

• 15–30 jours, sous réserve de la quantité commandée, de la classe de pression et de la disponibilité des spécifications9. Conditions de paiement

Les méthodes de paiement internationales courantes comprennent

• T/T (Virement télégraphique) et L/C à vue (Lettre de crédit)10. Emballage

Les produits sont emballés en toute sécurité dans des

• caisses en contreplaqué ou des caisses en bois avec un rembourrage interne pour assurer un transport sûr et éviter les dommages pendant le transit11. Politique après-vente / Retour et garantie

Tous les produits subissent une inspection de qualité stricte avant expédition, avec des

• certificats d'essai en usine (EN 10204 3.1/3.2) disponiblesInspection PMI et inspection par des tiers (ABS, DNV, CCS, LR, BV, etc.) disponibles sur demande

• En cas de problèmes de qualité, conservez l'emballage d'origine et fournissez des photos pertinentes ou des rapports d'inspection par des tiers

• Les conditions spécifiques de retour, d'échange et de garantie sont soumises à l'accord du contrat de vente final.

• FAQ

1. Êtes-vous une société commerciale ou un fabricant ?

    Nous sommes un fabricant, vous pouvez voir la certification.
2. Quel est votre délai de livraison ?
    Généralement, il s'agit de 5 à 10 jours si les marchandises sont en stock. Ou il s'agit de 15 à 20 jours si les marchandises ne sont pas en stock, cela dépend de la quantité.
3. Fournissez-vous des échantillons ? Est-ce gratuit ou supplémentaire ?
    Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer les frais de transport.
4. Quelles sont vos conditions de paiement ?
    Paiement
=1000USD, 50% T/T à l'avance, solde avant expédition.
