1 à 2 pouces SCH10 ANSI B16.9 Duplex 2507 90 degrés LR

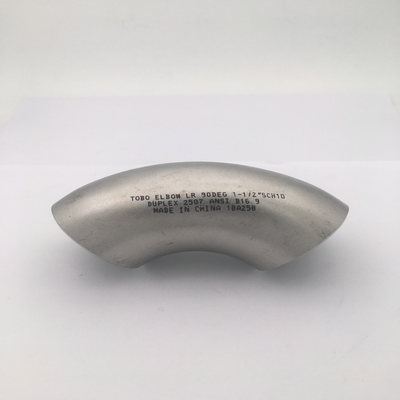

Coude industriel à souder bout à bout 90 degrés LR SCH10 ANSI B16.9 Duplex 2507 1-1/2"

1. Description du produit

Ce produit est un coude à rayon long (LR) à 90 degrés, fabriqué en Acier inoxydable Super Duplex 2507 (UNS S32750) conformément aux normes ANSI/ASME B16.9L/C à vue (lettre de crédit)ASTM A815 . Le Super Duplex 2507 est un acier inoxydable duplex à haute teneur en alliage avec une microstructure biphasique d'environ 50 % de ferrite et 50 % d'austénite, caractérisé par une valeur PREN supérieure à 40. La conception LR présente un rayon de courbure égal à 1,5 fois le diamètre du tuyau (R = 1,5D), assurant un flux de fluide régulier avec une perte de pression minimale. Ce raccord 1-1/2" SCH10 est conçu pour une connexion permanente par soudage bout à bout dans des systèmes de tuyauterie industriels exigeants nécessitant une résistance et une résistance à la corrosion exceptionnelles.2. Paramètres clés du produit

Paramètre

Ce coude LR à 90° est idéal pour les environnements extrêmement agressifs et à fortes contraintes

:Pétrole et gaz

• : Plateformes offshore, systèmes de tuyauterie sous-marins, raccords de tête de puits, conduites d'injection d'eau de merTraitement chimique

• : Acides contenant des chlorures, échangeurs de chaleur, conduites de processus haute pressionMarine et dessalement

• : Tuyauterie d'eau de mer, systèmes d'osmose inverse, manipulation de saumureProduction d'énergie

• : Systèmes d'eau de refroidissement, tuyauterie de condenseurPâte et papier

• : Lignes de blanchiment, digesteursService de gaz acide

• : Applications conformes à la norme NACE MR01754. Avantages

Résistance supérieure

• : La limite d'élasticité (550 MPa) est environ 2,5 à 3 fois celle du 316L, permettant des parois plus minces et des systèmes de tuyauterie plus légersRésistance exceptionnelle à la corrosion

• : PREN 41-43 offre une résistance exceptionnelle à la corrosion par piqûres, à la corrosion caverneuse et à la fissuration par corrosion sous contrainte (SCC) due aux chloruresSupérieur au 2205

• : Surpasse le duplex standard 2205 en résistance à la corrosion et en résistance mécaniqueConception à rayon long

• : R=1,5D minimise la perte de pression, la turbulence et l'érosionExcellente soudabilité

• : Compatible avec les procédures de soudage standard ; recuit de solution requis après soudageLarge plage de température

• : Maintient ses propriétés de -50°C à 300°C5. Fonctions

Le coude LR à 90° change la direction du flux de fluide dans un système de tuyauterie de 90 degrés avec une perte de pression minimale

. La conception à rayon long (R=1,5D) réduit la résistance à l'écoulement, la turbulence et l'érosion, ce qui le rend adapté aux applications avec des fluides à haute vitesse et corrosifs. La connexion par soudage bout à bout offre une jointure permanente et étanche avec une intégrité structurelle élevée pour les environnements de service critiques.6. Instructions d'installation

Inspection au déballage

1. : Vérifier les dommages de transport ; vérifier les marquages, les dimensions et la certification du matériau conformément à la norme ASME B16.9Préparation de surface

2. : Nettoyer le chanfrein de soudure et la zone adjacente à l'aide d'outils dédiés en acier inoxydable ; éliminer toute huile, graisse et contaminantsAlignement

3. : Aligner précisément le coude avec les tuyaux de raccordement, en assurant un ajustement correct. Désalignement maximal autorisé : 10 % de l'épaisseur de paroi, ne dépassant pas 1,5 mmSoudage par points

4. : Appliquer un minimum de points de soudure pour maintenir l'assemblage en position ; nettoyer soigneusement avant le soudage finalSoudage

5. : Effectuer le soudage bout à bout en suivant le WPS approuvé avec des soudeurs certifiés. Pour le Super Duplex 2507, un contrôle strict de l'apport de chaleur est essentiel. Utiliser GTAW ou SMAW avec un métal d'apport correspondant (par exemple, ER2594). Gaz de protection : 100 % argon ou mélange Ar-He. La température interpasse doit être maintenue ≤150°C pour éviter la formation de phases intermétalliquesTraitement post-soudage

6. : Un recuit de solution à 1025-1125°C suivi d'une trempe à l'eau est requis pour restaurer la structure duplex et la résistance à la corrosionInspection

7. : Effectuer des contrôles non destructifs (PT/MT, UT, RT) selon les exigences du projet. La vérification de la teneur en ferrite selon ASTM E562 est recommandée7. Précautions

Limitation de température

• : Non recommandé pour une utilisation au-dessus de 300°C; une exposition prolongée au-dessus de 250°C peut provoquer une fragilisationÉquilibre de la ferrite

• : Assurer que la teneur en ferrite reste entre 40-60% . Un traitement thermique incorrect est la cause la plus fréquente de rapports de ferrite hors spécificationsSensibilité aux phases intermétalliques

• : Les soudures super duplex sont sensibles à la formation de phases sigma et chi ; un contrôle strict de l'apport de chaleur est obligatoirePropreté

• : Nécessite un degré de propreté plus élevé que la fabrication d'acier au carbone ; utiliser des outils dédiés pour éviter la contaminationTests de corrosion

• : Le test ASTM A923 Méthode C (chlorure ferrique à 50°C) est standard pour vérifier la résistance à la corrosionTests de résilience

• : Couramment spécifiés à -46°C pour les applications critiquesConformité NACE

• : Pour le service de gaz acide, confirmer la conformité aux exigences de la norme NACE MR01758. Expédition et livraison

Le délai de livraison standard est généralement de

• 15 à 30 jours pour les tailles standard ; les tailles plus grandes et les spécifications personnalisées peuvent nécessiter un délai de livraison prolongé9. Conditions de paiement

Les méthodes de paiement internationales courantes comprennent

• T/T (virement télégraphique) et L/C à vue (lettre de crédit)10. Emballage

Les produits sont emballés en toute sécurité dans des

• caisses en contreplaqué ou des caisses en bois avec un rembourrage interne pour assurer un transport sûr et éviter les dommages pendant le transit11. Politique après-vente / Retour et garantie

Tous les produits subissent une inspection de qualité stricte avant expédition, avec des

• certificats d'essai en usine (EN 10204 3.1/3.2) disponiblesLa documentation obligatoire comprend la chimie, les propriétés mécaniques, la teneur en ferrite et les résultats des tests de corrosion

• Inspection par des tiers (ABS, DNV, CCS, LR, BV, etc.) disponible sur demande

• En cas de problèmes de qualité, conservez l'emballage d'origine et fournissez des photos pertinentes ou des rapports d'inspection par des tiers

• Les conditions spécifiques de retour, d'échange et de garantie sont soumises à l'accord du contrat de vente final.

• ..

FAQ

1. Êtes-vous une société commerciale ou un fabricant ?

    Nous sommes un fabricant, vous pouvez voir la certification.
2. Quel est votre délai de livraison ?
    Généralement, il s'agit de 5 à 10 jours si les marchandises sont en stock. Ou il s'agit de 15 à 20 jours si les marchandises ne sont pas en stock, cela dépend de la quantité.
3. Fournissez-vous des échantillons ? sont-ils gratuits ou payants ?
    Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer les frais de transport.
4. Quelles sont vos conditions de paiement ?
    Paiement
=1000USD, 50% T/T à l'avance, solde avant expédition.
