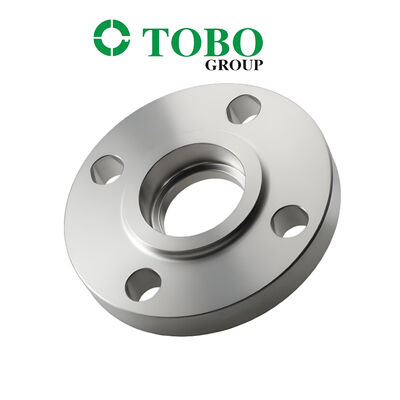

Bride à souder à plate-forme ASTM A815 UNS S31803 Acier inoxydable duplex 2" Bride de raccordement de pipeline haute pression

Flanche de raccordement de tuyauterie à haute pression ASTM A815 UNS S31803

1Description du produit

Ce produit est une bride à glisser (SO) fabriquée à partir deLes États membres doivent respecter les dispositions suivantes:(Duplex 2205 / F51) en acier inoxydable conformément àPour l'aéronefetPour les appareils de traitement des eaux usées5les normesL'UNS S31803 est un acier inoxydable biphasé dont la microstructure est constituée d'environ 50% de ferrite et 50% d'austénite, offrantdoubler la résistance de rendementd'aciers inoxydables austénitiques standard de la série 300 tels que 304L ou 316L tout en conservant une excellente résistance à la corrosion. Une bride coulissante est conçue pour glisser sur l'extrémité du tuyau et est ensuite fixée pardeux soudures à filets- une connexion interne et une connexion externe, assurant une connexion robuste et étancheCette bride de 2" convient à des applications à pression modérée à élevée et est largement utilisée dans les systèmes de tuyauterie industriels exigeants.

2Paramètres clés du produit

3. Application / Utilisation

Cette bride coulissante est idéale pour les systèmes à haute pression et les fluides corrosifs:

• Pétrole et gaz: Plateformes offshore, tuyauterie sous-marine, lignes de traitement haute pression

• Traitement chimique: acides contenant du chlorure, services de saumure, échangeurs de chaleur

• Les usines de dessalement: conduites d'admission d'eau de mer à haute pression et d'alimentation en eau de mer à haute pression

• Ingénierie navale: Systèmes de canalisations d'eau de mer, construction navale

• Génération d'électricité: Systèmes d'eau de refroidissement, service à haute température

• Pâte et papier: lignes de blanchiment, systèmes de digestion

4. Avantages

• Une force supérieure: la résistance au rendement est approximativementdoublel'acier austénitique 316L, permettant des parois plus minces et une réduction de poids

• Excellente résistance à la corrosion: PREN ~ 34-36 offre une résistance exceptionnelle à la corrosion par crevasses, les fissures et la fissuration par corrosion par chlorure

• Slip-on simplicité: Facile à installer; la bride peut être tournée pour l'alignement des trous avant le soudage

• Résultat rentable: Moins de coûts initiaux par rapport aux brides de cou de soudure; installation plus économique

• Bonne soudabilité: Compatible avec les procédures de soudage standard; recuit par solution recommandé après soudage

5. Fonctions

La bride glissante fournit un point de connexion boulonné pour relier des tuyaux, des vannes ou des équipements d'un système de tuyauterieLa bride glisse sur l'extrémité du tuyau et est fixée par des soudures à filets à l'intérieur et à l'extérieur, formant un joint solide et imperméable. La face de la bride contient un joint pour assurer un joint fiable lorsqu'elle est boulonnée à une bride de couplage.

6. Instructions d'installation

1. Inspection du déballage: Vérifiez les dommages du transit; vérifiez les marques et les dimensions selon l'ASME B16.5

2. Préparation de la surface: Nettoyer l'extrémité du tuyau et le trou de la bride à l'aide d'outils spéciaux; éliminer toute huile, graisse et contaminants.

3. Positionnement: Faites glisser la bride glissante sur le tuyau jusqu'à la position requise.l'épaisseur de la paroi du tuyau + 1/8" (3 mm)pour laisser de l'espace pour la soudure interne

4. Alignement: tourner la bride pour aligner les trous de boulons avec le composant d'accouplement

5. Soudage à la tige: Appliquer des soudures à plusieurs points autour de la bride pour la maintenir en place

6. Soudage final: réaliser des soudures de filetage à l'intérieur et à l'extérieur de la bridePour les matériaux duplex, un contrôle strict de la chaleur est essentiel.Il est nécessaire d'animer la solution à 1020-1100°C, suivie d'un étanchement à l'eau.pour maintenir la structure duplex et la résistance à la corrosion

7. Après soudage: nettoyer les zones de soudure; examen visuel et PT/MT recommandé

8. Le boulonnage: Installez le joint, les boulons et serrez dans une séquence de couple croisé à la valeur de couple recommandée

7Précautions

• Balance de ferrite: Veiller à ce que la teneur en ferrite reste comprise entre 40 et 60% en volume.

• Limitation de température: Ne pas recommander pour les utilisations ci-dessus300°Cou inférieur-50°Cen raison de la résistance réduite

• La propreté: nécessite un degré de propreté plus élevé que la fabrication en acier au carbone; utiliser des outils spéciaux pour prévenir la contamination

• Écart de soudage: L'écart de 1/8" (3 mm) est obligatoire pour empêcher le métal de soudure d'endommager la face de la bride

• Le couple d'arrimage: Ne pas dépasser le couple recommandé pour éviter les dommages au joint ou la déformation de la bride

• Sélection des joints: Choisir un matériau de joint compatible avec le milieu d'utilisation et les conditions de pression/température

• Tests de qualité: PMI par ASTM E1476, UT par ASTM A388, PT/MT par ASTM E165/E709 est recommandé

8- Expédition et livraison

• Le délai de livraison standard est généralement15 à 30 jourspour les tailles standard; les tailles plus grandes et les spécifications personnalisées peuvent nécessiter un délai de livraison plus long

9. Conditions de paiement

• Les méthodes de paiement internationales courantes comprennent:T/T (transfert télégraphique)etL/C à vue (lettre de crédit)

10. Emballage

• Les produits sont bien emballésboîtiers en contreplaquéouboîtes en boisd'une hauteur n'excédant pas 10 mm

11Politique après-vente / retour et garantie

• Tous les produits sont soumis à un contrôle de qualité rigoureux avant expédition.Certificats d'essais au broyeur (EN 10204 3.1/3.2)à disposition

• Inspection par un tiers (ABS, DNV, CCS, LR, BV, etc.) disponible sur demande

• En cas de problèmes de qualité, conserver l'emballage d'origine et fournir des photos ou des rapports d'inspection pertinents

• Les conditions spécifiques de retour, d'échange et de garantie sont soumises au contrat de vente définitif.

Questions fréquentes

1Vous êtes une société commerciale ou un fabricant?
Nous sommes fabricants, vous pouvez voir la certification.
2Combien de temps vous reste-t-il?
Généralement, c'est 5-10 jours si les marchandises sont en stock. ou c'est 15-20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
3Vous fournissez des échantillons?
Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
4Quelles sont vos conditions de paiement?
Paiement <= 1000USD, 100% à l'avance. Paiement>= 1000USD, 50% T/T à l'avance, solde avant expédition.
