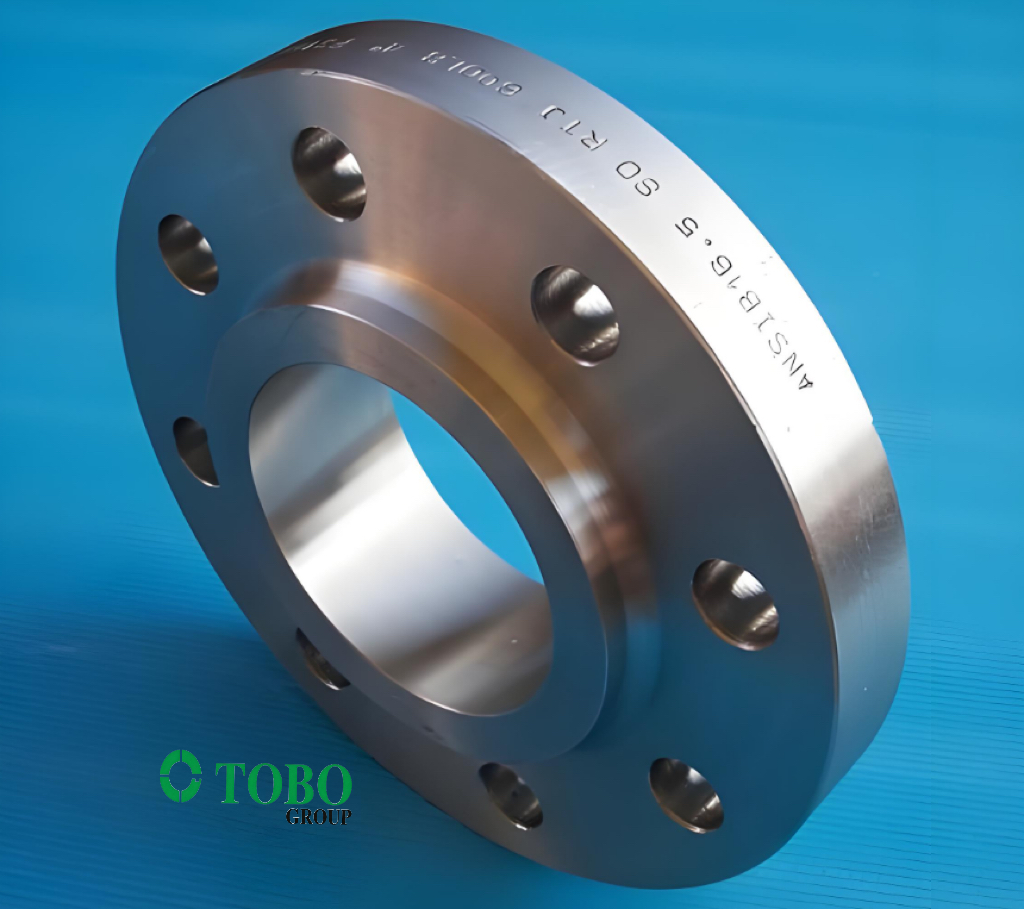

Bride à souder CUNI ASTM B466 UNS C71500 4 pouces ASME B16.5

L'utilisation de l'appareil doit être effectuée en tenant compte de l'état de l'appareil et de l'état de l'appareil.5

1Description du produit

Ce produit est une bride à glisser (SO) fabriquée à partir deLe montant de la taxe de séjour est fixé au montant de la taxe de séjour.(70/30 alliage cuivre-nickel / CuNi 70/30) conformément àPour l'aéronefetPour les appareils de traitement des eaux usées5les normesÉgalement connu sous le nom de CuNi30Fe1Mn ou Werkstoff Nr. 2.0882, cet alliage se compose d'environ 70% de cuivre et de 30% de nickel, avec de petits ajouts de fer et de manganèse pour améliorer la résistance, la résistance à la corrosion et la résistance à l'érosion. Une bride glissante est conçue pour glisser sur l'extrémité du tuyau et est ensuite soudée à l'intérieur et à l'extérieur, fournissant une connexion solide et étancheCette bride de 4 pouces est adaptée aux applications à basse pression et est largement utilisée dans les systèmes de tuyauterie d'eau de mer et marine.

2Paramètres clés du produit

3. Application / Utilisation

Cette bride coulissante est idéale pour les systèmes d'eau de mer et de fluides corrosifs:

• Marine et construction navale: Systèmes de refroidissement par eau de mer, conduites d'eau d'incendie, systèmes de ballast

• Pétrole et gaz offshore: tuyauterie de plateforme, applications sous-marines, injection d'eau de mer

• Les usines de dessalement: Réservoir d'eau de mer, lignes d'alimentation par osmose inverse, recirculation de la saumure

• Génération d'électricitéCondensateur de refroidissement des systèmes d'eau, échangeurs de chaleur

• Traitement chimiqueEnvironnements contenant du chlorure, unités d'eau de refroidissement

4. Avantages

• Résistance supérieure à la corrosion: Résistance exceptionnelle à l'eau de mer, aux crevasses, à la corrosion des fissures et à la fissuration due à la corrosion par chlorure

• Résistance à l'encrassement biologique: La teneur en cuivre inhibe la croissance biologique marine

• Une plus grande résistance: 70/30 CuNi offre une meilleure résistance et une meilleure résistance à l'érosion que 90/10 CuNi

• Résultat rentable: la conception coulissante est plus facile à installer et plus économique que les brides de cou de soudure

• Bonne soudabilité: La structure alpha monophase permet des propriétés de fabrication exceptionnelles

5. Fonctions

La bride glissante fournit un point de connexion boulonné pour relier des tuyaux, des vannes ou des équipements.formant une forte, joint étanche. La face de la bride contient un joint pour assurer un joint fiable lorsqu'elle est boulonnée à une bride de couplage.

6. Instructions d'installation

1. Inspection du déballage: Vérifiez les dommages du transit; vérifiez les marques et les dimensions selon l'ASME B16.5.

2. Préparation de la surface: Nettoyer l'extrémité du tuyau et le trou de la bride à l'aide d'outils spéciaux; enlever toute huile, graisse et contaminants.

3. Positionnement: Faites glisser la bride de glissement sur le tuyau à la position requise. L'extrémité du tuyau ne doit pas être en contact avec la surface d'étanchéité de face soulevée.

4. Alignement: tourner la bride pour aligner les trous de boulons avec le composant d'accouplement.

5. Soudage à la tige: Appliquer des soudures à plusieurs points autour de la bride pour la maintenir en place.

6. Soudage final: réaliser des soudures de filetage à l'intérieur et à l'extérieur de la bride. Le soudage TIG est recommandé.

7. Après soudage: zones de soudure propres; aucun traitement thermique post-soudure n'est requis.

8. Le boulonnage: Installez le joint, les boulons et serrez dans une séquence de couple croisé à la valeur de couple recommandée.

7Précautions

• La propreté: nécessite un degré de propreté plus élevé que la fabrication en acier au carbone; utilisez des outils spéciaux en acier inoxydable.

• Limites de température: Pour le service de corrosion aqueuse, vérifier les conditions du système pour des températures supérieures à 300°C.

• Entrée de chaleur de soudage: La flaque de CuNi est lente avec un film d'oxyde; elle nécessite un contrôle approprié de l'ampérage.

• Compatibilité moyenne: Non recommandé pour une utilisation avec des acides oxydants puissants (par exemple, l'acide nitrique) ou des systèmes d'ammoniac.

• Le couple d'arrimage: Ne pas dépasser le couple recommandé pour éviter les dommages au joint ou la déformation de la bride.

• Sélection des joints: Choisir un matériau de joint compatible avec le milieu de service et les conditions de pression/température.

8- Expédition et livraison

• Le délai de livraison standard est généralement15 à 30 jours, sous réserve de la quantité de commande, de la classe de pression et des spécifications disponibles.

9. Conditions de paiement

• Les méthodes de paiement internationales courantes comprennent:T/T (transfert télégraphique)etL/C à vue (lettre de crédit).

10. Emballage

• Les produits sont bien emballésboîtiers en contreplaquéouboîtes en boisd'une hauteur n'excédant pas 10 mm.

11Politique après-vente / retour et garantie

• Tous les produits sont soumis à un contrôle de qualité rigoureux avant expédition.Certificats d'essais au broyeur (EN 10204 3.1/3.2)à disposition.

• Inspection par un tiers (ABS, DNV, CCS, LR, BV, etc.) disponible sur demande.

• En cas de problèmes de qualité, conserver l'emballage d'origine et fournir des photos pertinentes ou des rapports d'inspection de tiers.

• Les conditions spécifiques de retour, d'échange et de garantie sont soumises au contrat de vente définitif.

Questions fréquentes

1Vous êtes une société commerciale ou un fabricant?
Nous sommes fabricants, vous pouvez voir la certification.
2Combien de temps vous reste-t-il?
Généralement, c'est 5-10 jours si les marchandises sont en stock. ou c'est 15-20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
3Vous fournissez des échantillons?
Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
4Quelles sont vos conditions de paiement?
Paiement <= 1000USD, 100% à l'avance. Paiement>= 1000USD, 50% T/T à l'avance, solde avant expédition.
