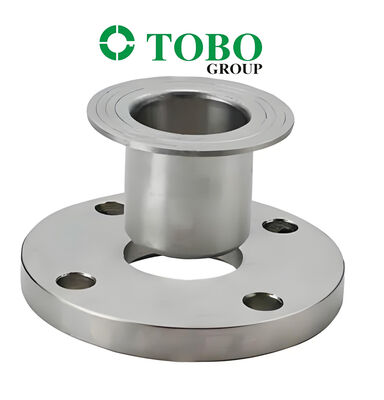

Bride à joint à recouvrement ASTM A815 UNS S31803 Acier inoxydable duplex 2" ASME B16.5

L'acier inoxydable double ASTM A815 UNS S318035

1Description du produit

Ce produit est une bride de joint de la hanche (LJ) fabriquée à partir deLes États membres doivent respecter les dispositions suivantes:(Duplex 2205 / F51) en acier inoxydable conformément àPour l'aéronefetPour les appareils de traitement des eaux usées5les normes. Une bride de joint de la hanche (également appelée "bride lâche") est un ensemble en deux parties composé d'une bride de support et d'une extrémité de bout. L'extrémité de l'embout est soudé à l'arrière du tuyau, et la bride de joint de la hanche glisse sur l'extrémité du boutonLa bride elle-même estJe ne sais pas.directement relié à l'extrémité du tuyau ou du bouton, permettant sa rotation libre. UNS S31803 est un acier inoxydable biphasé dont la microstructure est constituée à environ 50% d'austénite et à 50% de ferrite,offrant environ le double de la résistance au rendement des aciers inoxydables austénitiques standard de la série 300 tels que 304/316LCette bride de 2" est conçue pour des applications nécessitant un démontage fréquent, une souplesse d'alignement et une résistance élevée à la corrosion.

2Paramètres clés du produit

3. Application / Utilisation

Cette bride est idéale pour les environnements corrosifs et les systèmes nécessitant un entretien fréquent:

• Pétrole et gaz: Plateformes offshore, tuyauterie sous-marine, lignes d'injection chimique

• Traitement chimique: flux de procédés contenant du chlorure, services acides

• Ingénierie navale: systèmes de canalisations d'eau de mer, construction navale, usines de dessalement

• Génération d'électricité: systèmes d'eau de refroidissement, échangeurs de chaleur

• Pâte et papier: lignes de blanchiment, systèmes de digestion

• tuyauterie à basse pression et à grand diamètre: Les tailles supérieures à 24" sont généralement produites comme joints de hanche

4. Avantages

• Conception de la bride tournante: La bride de support peut tourner librement, permettant un alignement facile des trous de boulons même lorsque les tuyaux sont mal alignés

• Résultat rentable: Seule l'extrémité de la tige doit être en acier inoxydable duplex; la bride de support peut être fabriquée en acier au carbone à moindre coût, ce qui réduit considérablement les coûts globaux du système

• Une force supérieure: La résistance au rendement est environ le double de celle de l'acier austénitique 316L, ce qui permet de concevoir des parois plus minces

• Excellente résistance à la corrosion: PREN ~ 34-36 offre une résistance exceptionnelle à la corrosion par crevasses, les fissures et la fissuration par corrosion par chlorure

• Maintenance facile: La conception de la jointe de la jambe permet un démontage et un remontage rapides sans coupe ni soudage pour l'inspection et le nettoyage des conduites

5. Fonctions

La bride de joint de la hanche fournit un point de connexion boulonné amovible et imperméable pour relier des tuyaux, des vannes ou des équipements dans un système de tuyauterie. L'extrémité de l'embout est soudé à l'arrière du tuyau, et la bride de soutien glisse sur elle, permettant à la bride de tourner librement pour l'alignement de trou de boulonLa face de la bride est équipée d'un joint pour assurer un joint fiable lorsqu'elle est boulonnée à une bride d'accouplement.ou de remplacement de composants.

6. Instructions d'installation

1. Inspection du déballage: Vérifiez les dommages du transit; vérifiez les marques et les dimensions selon l'ASME B16.5

2. Préparation de la surface: Nettoyer le rebord de soudage et la zone adjacente à l'aide d'outils spéciaux; éliminer toute huile, graisse et contaminants

3. Soudure de bout en boutPour les matériaux duplex, un contrôle strict de l'entrée de chaleur est indispensable.Pour maintenir la structure duplex et la résistance à la corrosion, il est nécessaire d'animer la solution à 1020-1100°C, suivie d'un étanchement à l'eau.

4. Assemblage de la bride: glisser la bride de soutien de l' articulation de la hanche sur l' extrémité de la tige

5. Installation des joints: placer un joint approprié (par exemple, en spirale, PTFE) sur la face de la bride

6. Le boulonnage: Aligner les trous de boulons en tournant librement la bride de soutien, installer des boulons, et serrer dans une séquence de couple croisé à la valeur de couple recommandée

7. Test hydrotest: pression d'essai = 1,5 × pression de conception; température ambiante inférieure ou égale à 5°C

7Précautions

• Balance de ferrite: Veiller à ce que la teneur en ferrite reste comprise entre 40 et 60% en volume.

• Limitation de température: Inutile à utiliser à des températures supérieures à 300°C ou inférieures à -50°C en raison d'une résistance réduite

• La propreté: nécessite un degré de propreté plus élevé que la fabrication en acier au carbone; utiliser des outils spéciaux pour prévenir la contamination

• Le couple d'arrimage: Ne pas dépasser le couple recommandé pour éviter les dommages au joint ou la déformation de la bride

• Sélection des joints: Choisir un matériau de joint compatible avec le milieu d'utilisation et les conditions de pression/température

• Compatibilité avec les boutons: Assurez-vous que le type d'extrémité de l'embout (A, B ou C) correspond à la conception de la bride de l'articulation de la hanche

8- Expédition et livraison

• Le délai de livraison standard est généralement15 à 30 jourspour les tailles standard; les tailles plus grandes et les spécifications personnalisées peuvent nécessiter un délai de livraison plus long

9. Conditions de paiement

• Les méthodes de paiement internationales courantes comprennent:T/T (transfert télégraphique)etL/C à vue (lettre de crédit)

10. Emballage

• Les produits sont bien emballésboîtiers en contreplaquéouboîtes en boisd'une hauteur n'excédant pas 10 mm

11Politique après-vente / retour et garantie

• Tous les produits sont soumis à un contrôle de qualité rigoureux avant expédition.Certificats d'essais au broyeur (EN 10204 3.1/3.2)disponible, y compris la teneur en ferrite et les résultats des essais de corrosion

• Inspection par un tiers (ABS, DNV, CCS, LR, BV, etc.) disponible sur demande

• En cas de problèmes de qualité, conserver l'emballage d'origine et fournir des photos ou des rapports d'inspection pertinents

• Les conditions spécifiques de retour, d'échange et de garantie sont soumises au contrat de vente définitif.

Questions fréquentes

1Vous êtes une société commerciale ou un fabricant?
Nous sommes fabricants, vous pouvez voir la certification.
2Combien de temps vous reste-t-il?
Généralement, c'est 5-10 jours si les marchandises sont en stock. ou c'est 15-20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
3Vous fournissez des échantillons?
Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
4Quelles sont vos conditions de paiement?
Paiement <= 1000USD, 100% à l'avance. Paiement>= 1000USD, 50% T/T à l'avance, solde avant expédition.
