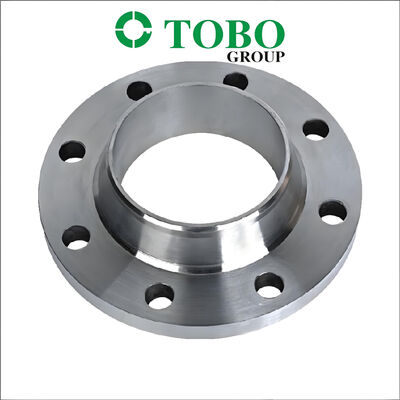

Flanche de cou de soudure ASTM A815 UNS S31803 en acier inoxydable duplex

Flanche de cou de soudure ASTM A815 UNS S31803 en acier inoxydable duplex

1Description du produit

Ce produit est une bride à cou de soudure (WN) fabriquée à partir deLes États membres doivent respecter les dispositions suivantes:(Duplex 2205 / F51) en acier inoxydable conformément àPour l'aéronefetPour les appareils de traitement des eaux usées5UNS S31803 est un acier inoxydable biphasé dont la microstructure est constituée à environ 50% de ferrite et à 50% d'austénite,offrant environ le double de la résistance au rendement des aciers inoxydables austénitiques standard de la série 300 tels que 304L ou 316L tout en conservant une bonne ductilité et soudabilité. La bride de cou de soudage est dotée d'un moyeu conique qui passe en douceur à la paroi du tuyau, offrant une résistance élevée, une répartition des contraintes et une fiabilité d'étanchéitéCette bride de 4 pouces est conçue pour une connexion permanente en soudage à bout dans les systèmes de tuyauterie de service à haute pression et corrosifs.

2Paramètres clés du produit

3. Application / Utilisation

Cette bride à cou de soudure est idéale pour les systèmes de fluides à haute pression et corrosifs:

• Pétrole et gaz offshore: Systèmes d'injection d'eau de mer, tuyauterie de processus sur les plates-formes, conduites sous-marines et remontants

• Traitement chimique: flux de procédés contenant du chlorure, services acides

• Les usines de dessalement: tuyauterie d'alimentation à membrane RO haute pression

• Pâte et papier: lignes de blanchiment du dioxyde de chlore

• Les OPCVM: tuyauterie de procédé exposée à l'atmosphère marine

• Génération d'électricité: Systèmes d'eau de refroidissement à haute température, échangeurs de chaleur

4. Avantages

• Une force supérieure: la résistance au rendement est de 2,5 à 3 fois supérieure à celle du 316L, ce qui permet des parois plus minces et des systèmes de tuyauterie plus légers pour des pressions nominales équivalentes

• Excellente résistance à la corrosion: PREN ~ 34-36 offre une résistance exceptionnelle à la corrosion par crevasses, les fissures et la fissuration par corrosion par chlorure

• Conception du cou de soudure: Le moyeu conique assure une transition en douceur des contraintes, une excellente résistance à la fatigue et au cycle thermique

• Bonne soudabilité: Compatible avec les procédures de soudage standard; recuit par solution nécessaire après soudage pour maintenir la microstructure 50/50 austénite-ferrite

• Résultat rentable: Une teneur en nickel plus faible par rapport aux grades austénitiques permet d'économiser sur les coûts des matériaux tout en offrant des performances supérieures

5. Fonctions

La bride de cou de soudure fournit un point de connexion boulonné permanent et étanche pour relier des tuyaux, des vannes ou des équipements dans des systèmes de tuyauterie haute pression.formant une structure unifiée qui répartit la tension uniformément et minimise la concentration de pression à l'articulation. La face de la bride (généralement face levée) comprend un joint pour assurer un joint fiable lorsqu'elle est boulonnée à une bride d'accouplement.

6. Instructions d'installation

1. Inspection du déballage: Vérifiez les dommages de transit; vérifiez les marquages, les dimensions et la classe de pression selon l'ASME B16.5

2. Préparation de la surface: Nettoyer la face de soudage et la zone adjacente à l'aide d'outils spéciaux; éliminer toute huile, graisse et contaminants

3. Alignement: Alignez précisément le cou de la bride avec l'extrémité du tuyau, en assurant un bon ajustement et une forme carrée

4. SoudagePour les matériaux duplex, un contrôle strict de la chaleur est essentiel.Pour maintenir la structure duplex et la résistance à la corrosion, il est nécessaire d'animer la solution à 1020-1100°C, suivie d'un étanchement à l'eau.

5. Installation des joints: placer un joint approprié (par exemple, en spirale, PTFE) sur la face de la bride

6. Le boulonnage: Installer des boulons et serrer dans une séquence de couple croisé à la valeur de couple recommandée

7. Test hydrotest: pression d'essai = 1,5 × pression de conception; température ambiante inférieure ou égale à 5°C

7Précautions

• Balance de ferrite: Veiller à ce que la teneur en ferrite reste comprise entre 40 et 60% en volume.

• Limitation de température: Inutile à utiliser à des températures supérieures à 300°C ou inférieures à -50°C en raison d'une résistance réduite

• La propreté: nécessite un degré de propreté plus élevé que la fabrication en acier au carbone; utiliser des outils spéciaux pour prévenir la contamination

• Le couple d'arrimage: Ne pas dépasser le couple recommandé pour éviter les dommages au joint ou la déformation de la bride

• Sélection des joints: Choisir un matériau de joint compatible avec le milieu d'utilisation et les conditions de pression/température

• Tests de qualité: Des essais de teneur en ferrite selon la norme ASTM E562 et des essais de corrosion selon la norme ASTM A262 ou ASTM G48 sont requis.

8- Expédition et livraison

• Le délai de livraison standard est généralement15 à 30 jourspour les tailles standard; les qualités super duplex et les tailles plus grandes peuvent exiger12 à 20 semainesLe délai de livraison

9. Conditions de paiement

• Les méthodes de paiement internationales courantes comprennent:T/T (transfert télégraphique)etL/C à vue (lettre de crédit)

10. Emballage

• Les produits sont bien emballésboîtiers en contreplaquéouboîtes en boisd'une hauteur n'excédant pas 10 mm

11Politique après-vente / retour et garantie

• Tous les produits sont soumis à un contrôle de qualité rigoureux avant expédition.Certificats d'essais au broyeur (EN 10204 3.1/3.2)obligatoire, y compris les résultats des essais de ferrite et de corrosion

• Inspection par un tiers (ABS, DNV, CCS, LR, BV, etc.) disponible sur demande

• En cas de problèmes de qualité, conserver l'emballage d'origine et fournir des photos ou des rapports d'inspection pertinents

• Les conditions spécifiques de retour, d'échange et de garantie sont soumises au contrat de vente définitif.

Questions fréquentes

1Vous êtes une société commerciale ou un fabricant?
Nous sommes fabricants, vous pouvez voir la certification.
2Combien de temps vous reste-t-il?
Généralement, c'est 5-10 jours si les marchandises sont en stock. ou c'est 15-20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
3Vous fournissez des échantillons?
Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
4Quelles sont vos conditions de paiement?
Paiement <= 1000USD, 100% à l'avance. Paiement>= 1000USD, 50% T/T à l'avance, solde avant expédition.
