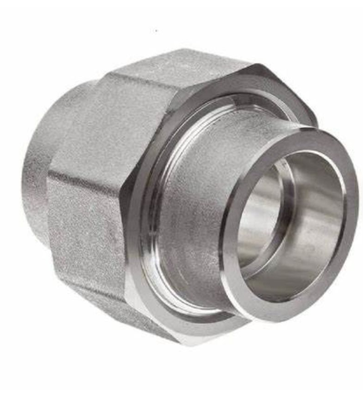

Raccords de tuyauterie forgés Union duplex en acier inoxydable ASTM A815 UNS S31803 ASME B16.11

Les pièces de raccordement de tuyaux forgés en acier inoxydable duplex Union ASTM A815 UNS S31803 ASME B16.11

1Description du produit

Ce produit est un raccordement de tuyauterie forgé fabriqué à partir deLes États membres doivent respecter les dispositions suivantes:(Duplex 2205 / F51) en acier inoxydable conformément àPour les appareils de traitement des eaux usées11L'union est un raccord fileté en trois pièces composé d'une extrémité filetée femelle, d'une extrémité filetée mâle et d'une écrousse centrale qui fixe les deux moitiés ensemble. UNS S31803 est un acier inoxydable biphasé dont la microstructure est constituée à environ 50% d'austénite et à 50% de ferrite,offrant environ le double de la résistance au rendement des aciers inoxydables austénitiques standard de la série 300 tout en offrant une excellente résistance à la corrosionEn tant que raccord forgé, il est fabriqué en formant des billets d'acier solide sous haute pression, ce qui donne une structure de grain plus serrée et des performances supérieures sous pression et cycle thermique.

2Paramètres clés du produit

3. Application / Utilisation

Cette union est idéale pour les environnements corrosifs et à haute pression exigeants:

• Pétrole et gaz: Plateformes offshore, tuyauterie sous-marine, lignes de traitement haute pression, connexions à la tête de puits

• Traitement chimique: acides contenant du chlorure, services de saumure, échangeurs de chaleur

• Ingénierie navale: systèmes de tuyauterie d'eau de mer, usines de dessalement

• Génération d'électricité: Systèmes d'eau de refroidissement, service à haute température

• Pâte et papier: lignes de blanchiment, systèmes de digestion

4. Avantages

• Une force supérieure: la résistance au rendement est environ le double de celle des aciers inoxydables austénitiques standard de la série 300 (316/316L)

• Excellente résistance à la corrosion: PREN ~ 34-36 offre une résistance exceptionnelle à la corrosion par crevasses, les fissures et la fissuration par corrosion par chlorure

• Facile à démonter: La conception en union en trois pièces permet de connecter et de déconnecter rapidement des systèmes de tuyauterie sans tuyauterie rotative

• Résultat rentable: Une teneur en nickel plus faible par rapport aux grades austénitiques permet d'économiser considérablement les coûts de matériaux

• Bonne soudabilité: Compatible avec les procédures de soudage standard; recuit par solution recommandé après soudage

• Une fausse intégrité: Structure de grain plus étroite que les raccords en fonte; performances supérieures sous pression et vibration

5. Fonctions

L'union filetée fournit une connexion mécanique fiable et étanche entre deux sections de tuyau, permettant un assemblage et un démontage rapides pour l'entretien, l'inspection ou le remplacement des composants.La conception en trois pièces (deux extrémités filetées et une écrousette centrale) permet de séparer le système de tuyauterie sans faire pivoter les tuyaux connectésIl est donc idéal pour les systèmes nécessitant une maintenance fréquente.

6. Instructions d'installation

1. Préparation: Nettoyez soigneusement les fils de tuyauterie et les fils de fixation; enlevez toute saleté, huile et débris

2. Sédatif de fil: Appliquer du ruban adhésif PTFE ou du dopage de tuyau sur les fils mâles pour assurer un joint fiable

3. Engagement des fils: Enroulez les moitiés de l'union sur les extrémités respectives du tuyau à la main, puis serrez avec une clé française au couple approprié

4. Assemblage: Mettez les deux moitiés ensemble et serrer la noix centrale pour sécuriser la connexion

5. Ne serrez pas trop: Ne pas dépasser le couple recommandé pour éviter la fissuration de la carrosserie

7Précautions

• Compatibilité des fils: les fils NPT, BSPT et BSPP ne sont pas interchangeables.

• Limitation de température: Inutile à utiliser à des températures supérieures à 300°C ou inférieures à -50°C en raison d'une résistance réduite

• Balance de ferrite: Assurer une spécification appropriée des matériaux pour maintenir la microstructure 50/50 austénite-ferrite

• Sensibilité aux vibrations: Assurez-vous que l'écrou de l'union est correctement serré pour maintenir le joint étanche

• Corrosion par contrainte: Les raccords filetés créent des concentrateurs de contraintes; vérifier l'adéquation à l'environnement de service spécifique

8- Expédition et livraison

• Le délai de livraison standard est généralement15 à 30 jours, sous réserve de la quantité de commande et des spécifications disponibles

9. Conditions de paiement

• Les méthodes de paiement internationales courantes comprennent:T/T (transfert télégraphique)etL/C à vue (lettre de crédit)

10. Emballage

• Les produits sont bien emballésboîtiers en contreplaquéouboîtes en boisd'une hauteur n'excédant pas 10 mm

11Politique après-vente / retour et garantie

• Tous les produits sont soumis à une inspection de qualité rigoureuse avant expédition, avec des certificats d'essai de broyeur (EN 10204 3.1/3.2) disponibles

• En cas de problèmes de qualité, conserver l'emballage d'origine et fournir des photos ou des rapports d'inspection pertinents

• Les conditions spécifiques de retour, d'échange et de garantie sont soumises au contrat de vente définitif.

.

Questions fréquentes

1Vous êtes une société commerciale ou un fabricant?
Nous sommes fabricants, vous pouvez voir la certification.
2Combien de temps vous reste-t-il?
Généralement, c'est 5-10 jours si les marchandises sont en stock. ou c'est 15-20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
3Vous fournissez des échantillons?
Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
4Quelles sont vos conditions de paiement?
Paiement <= 1000USD, 100% à l'avance. Paiement>= 1000USD, 50% T/T à l'avance, solde avant expédition.
