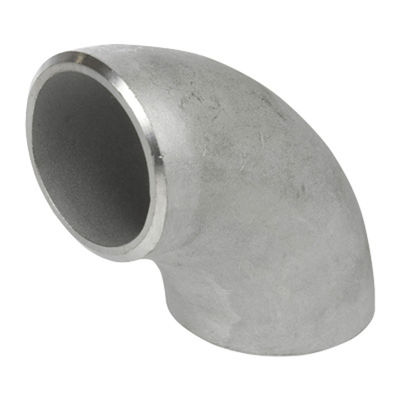

Raccords de tuyauterie à souder bout à bout Coude CuNi 90D LR ASTM B466 UNS C70600 ASME B16.9

Les pièces de raccordement de tuyaux à soudage par bouture CuNi Elbow 90D LR ASTM B466 UNS C70600 ASME B16.9

1Description du produit

Ce produit est un coude de soudage à bout de 90 degrés Long Radius (LR) fabriqué à partir deLes États membres doivent respecter les dispositions suivantes:(CuNi 90/10) conformément àPour l'aéronefetPour les appareils de traitement des eaux usées9les normesLa conception LR présente un rayon de courbure égal à1.5 fois le diamètre du tuyau (R = 1,5D), assurant un débit fluide en douceur avec une perte de pression minimaleLe CuNi 90/10 est un alliage cuivre-nickel à solution solide avec une structure en phase alpha, offrant un excellent équilibre entre résistance à la corrosion, résistance et rentabilité..

2Paramètres clés du produit

3. Application / Utilisation

Ce coude LR de 90° est idéal pour les systèmes exigeants d'eau de mer et de fluides corrosifs:

• Marine et construction navale: Systèmes de refroidissement par eau de mer, systèmes d'eau d'incendie, lignes de ballast, systèmes de fûts

• Pétrole et gaz offshore: Plateformes de production, pipelines sous-marins, unités FPSO

• Les usines de dessalement: Entrée d'eau de mer, lignes d'alimentation par osmose inverse, décharge de saumure

• Génération d'électricité: Systèmes de refroidissement par condensateur, conduites d'eau en circulation

• Traitement chimique: Systèmes de traitement des fluides corrosifs

4. Avantages

• Résistance supérieure à la corrosion: Résistance exceptionnelle à l'eau de mer, aux crevasses, à la corrosion des fissures et à la fissuration par corrosion par contrainte; forme un film d'oxyde protecteur qui s'améliore avec le temps de service

• Résistance à l'encrassement biologique: résiste naturellement à la croissance biologique marine; la libération d'ions cuivre ralentit la sédimentation de l'organisme

• Résultat rentable: Une teneur en nickel plus faible permet d'économiser des coûts de matériaux significatifs par rapport au C71500

• Excellente capacité de soudage: Aucune transformation de phase pendant le soudage; maintient la résistance à la corrosion

• Conception du rayon long: R=1.5D assure un débit en douceur et une turbulence réduite

5. Fonctions

Le coude LR de 90° modifie la direction du débit de fluide dans un système de tuyauterie de 90 degrés avec une chute de pression minimale, grâce à la conception de rayon long qui réduit la résistance au débit et la turbulence.

6. Instructions d'installation

1. Préparation: Déguiser et nettoyer soigneusement les extrémités des tuyaux et les zones de soudure des coudes avec un solvant approuvé pour éliminer l'huile, la graisse et l'oxydation.

2. Préparation des bords: Pour une épaisseur de paroi ≥ 3 mm, préparer une rainure en V avec un angle compris de 60 à 75°.

3. Alignement: Aligner avec précision le coude avec les tuyaux de raccordement; les soudures de fixation doivent être maintenues au minimum et soigneusement nettoyées.

4. Soudage: Utiliser le procédé TIG (GTAW) avecfils de remplissage ERCuNi(AWS A5.7) Écran: argon pur à 100%;une purification arrière nécessairepour le passage des racines pour éviter l'oxydation..

5. Après soudage: permettre le débit de gaz sur la soudure après la finition; aucun traitement thermique post-soudure n'est requis.

7Précautions

• La propreté: nécessite un niveau de propreté supérieur à celui de l'acier; utilisez des outils spéciaux en acier inoxydable

• Contrôle de la température: la température d'intervalle ne doit pas dépasser 120°C; préchauffage à environ 25°C dans des conditions froides/humides

• Sensibilité au cratère: Utilisez un dispositif de descente pour éviter les fissures du cratère; éteignez le courant conique aux arrêts

• Pas d'azote: Ne doit pas être utilisé comme gaz de contre-épuration

8- Expédition et livraison

• Délai de livraison standard:10 ¢ 100 joursselon la quantité de commande et les spécifications.

9. Conditions de paiement

• Les méthodes internationales communes comprennent:T/T (transfert télégraphique)etL/C à vue (lettre de crédit) .

10. Emballage

• Les produits sont bien emballésboîtiers en contreplaquéouboîtes en boispour assurer un transport sûr.

11Politique après-vente / retour et garantie

• Tous les produits sont soumis à une inspection de qualité stricte à 100% avant expédition.

• En cas de problèmes de qualité, conserver l'emballage d'origine et fournir des photos pertinentes ou des rapports d'inspection de tiers.

• Les conditions spécifiques de retour, d'échange et de garantie sont soumises au contrat de vente définitif.

Questions fréquentes

1Vous êtes une société commerciale ou un fabricant?
Nous sommes fabricants, vous pouvez voir la certification.
2Combien de temps vous reste-t-il?
Généralement, c'est 5-10 jours si les marchandises sont en stock. ou c'est 15-20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
3Vous fournissez des échantillons?
Oui, nous pourrions offrir l'échantillon gratuitement, mais vous devez payer le fret.
4Quelles sont vos conditions de paiement?
Paiement <= 1000USD, 100% à l'avance. Paiement>= 1000USD, 50% T/T à l'avance, solde avant expédition.
