Le talon d'acier inoxydable termine les garnitures 304/316L ASME B16.9 de bride de joint de recouvrement

Extrémités de manchon en acier inoxydable pour brides à joint tournant 304/316L ASME B16.9

1. Description du produit

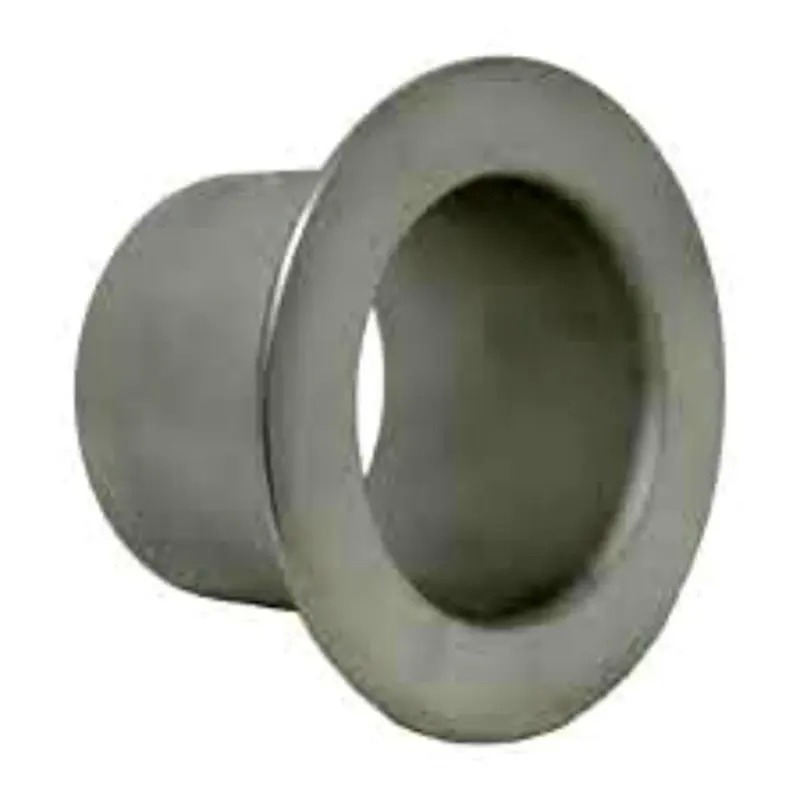

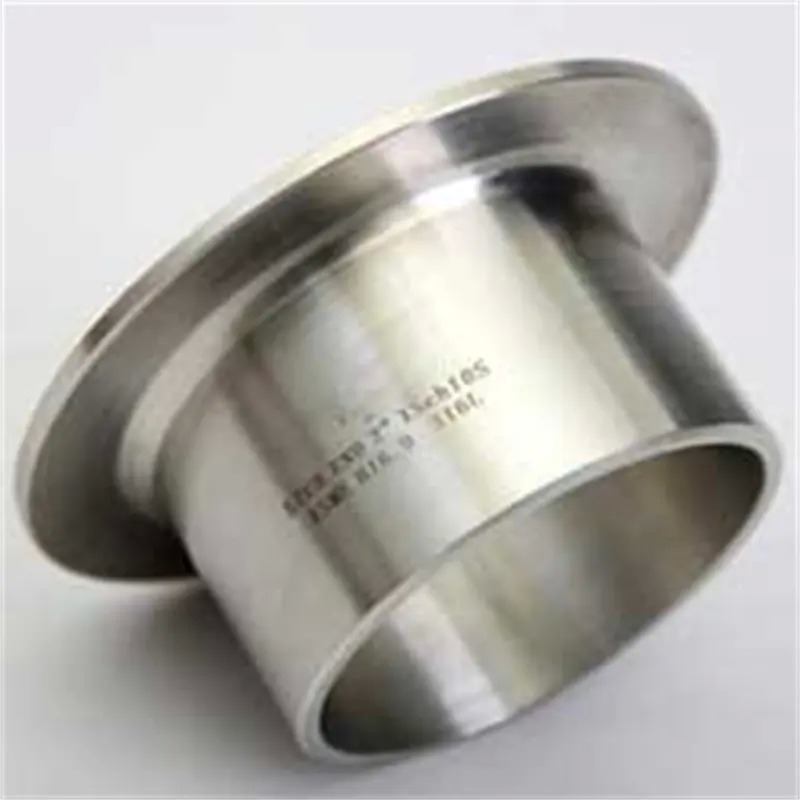

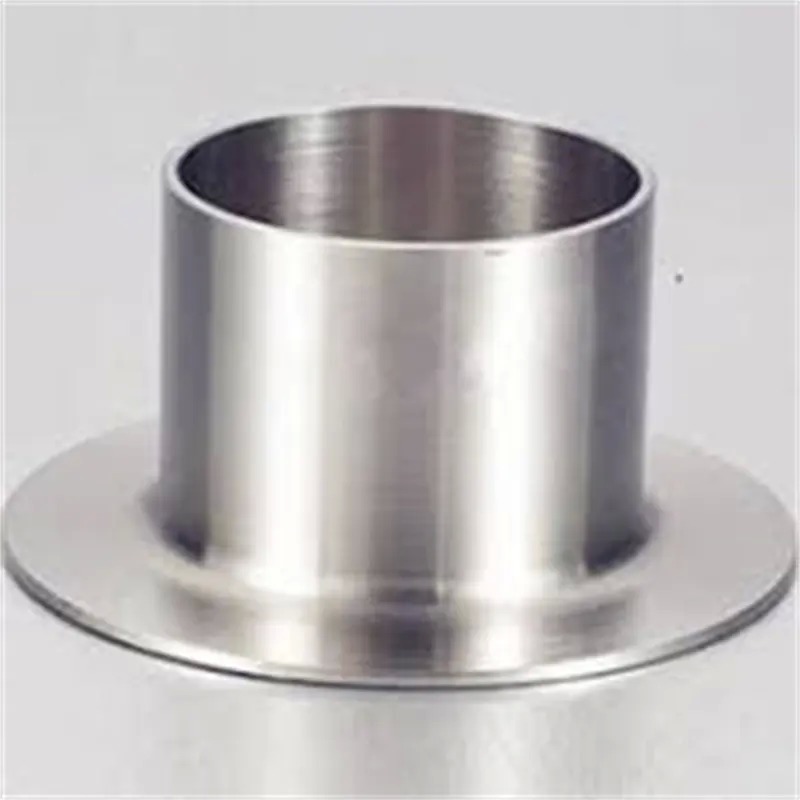

Les extrémités de manchon en acier inoxydable (également appelées extrémités de manchon à joint tournant ou extrémités de manchon à bride) sont des raccords de transition qui transforment l'extrémité soudée d'un tuyau en une face d'étanchéité à bride. Structurellement, une extrémité est une section de tuyau droite pour le soudage bout à bout, tandis que l'autre extrémité est un tourillon évasé formé avec précision. Le produit n'inclut pas de bride et doit être associé à des brides à joint tournant. Les matériaux comprennent les aciers inoxydables 304/304L, 316/316L, duplex et les alliages à base de nickel. Basées sur le contour arrière, elles sont classées en type A (transition à col droit), type B (transition courbe) et type C (épaissi forgé), adaptées respectivement aux applications de paroi standard, de paroi mince et de paroi épaisse à haute pression. Les normes de fabrication couvrent les systèmes ASME, DIN et JIS pour répondre aux exigences mondiales d'approvisionnement en ingénierie.

2.Applications du produit

1. Connexion de bride standard entre les tuyaux et les équipements: Utilisé pour connecter rapidement les systèmes de tuyauterie soudés aux vannes, tours, échangeurs de chaleur, pompes et autres équipements avec des tuyères à bride.

2. Systèmes de transmission de fluides corrosifs: Seule l'extrémité du manchon entre en contact avec le fluide avec un alliage résistant à la corrosion ; l'anneau de bride correspondant peut être en acier au carbone ordinaire, permettant une optimisation zonée des matériaux.

3. Projets de tuyauterie de grand diamètre et à haute pression: La bride à joint tournant rotative indépendante résout l'obstacle d'installation consistant à faire pivoter les tuyaux de grand diamètre pour l'alignement des boulons, particulièrement adaptée aux plateformes offshore et aux grandes usines pétrochimiques.

4. Stations de processus nécessitant une inspection fréquente: Convient aux tuyères d'alimentation/décharge de réacteur, aux boîtiers de filtre, aux entrées/sorties de compresseur et à d'autres emplacements nécessitant un démontage, une inspection ou un nettoyage réguliers.

5. Systèmes de tuyauterie soumis à des cycles thermiques et à des vibrations: Le jeu d'ajustement permet un léger mouvement axial, amortissant les contraintes de dilatation thermique et les impacts de vibration mécanique sur les soudures et les faces d'étanchéité.

6. Secteurs d'application clés: Pétrole et gaz, raffinage du pétrole et chimie, ingénierie offshore, énergie, transformation des aliments, chimie fine, semi-conducteurs et unités de séparation d'air.

​3. Avantages du produit

• Comparés aux solutions traditionnelles de connexion à bride intégrale, les extrémités de manchon en acier inoxydable offrent les avantages significatifs suivants :
• Économies substantielles sur le coût des matériaux: Dans l'ensemble de connexion complet, seule l'extrémité du manchon nécessite de l'acier inoxydable ou d'autres alliages résistants à la corrosion ; l'anneau de bride à joint tournant peut être en acier au carbone ordinaire. Pour les grands diamètres et les classes de pression élevées, les coûts des matériaux peuvent être réduits d'environ 30 % à 50 %, les économies devenant plus prononcées à mesure que la taille du tuyau augmente.

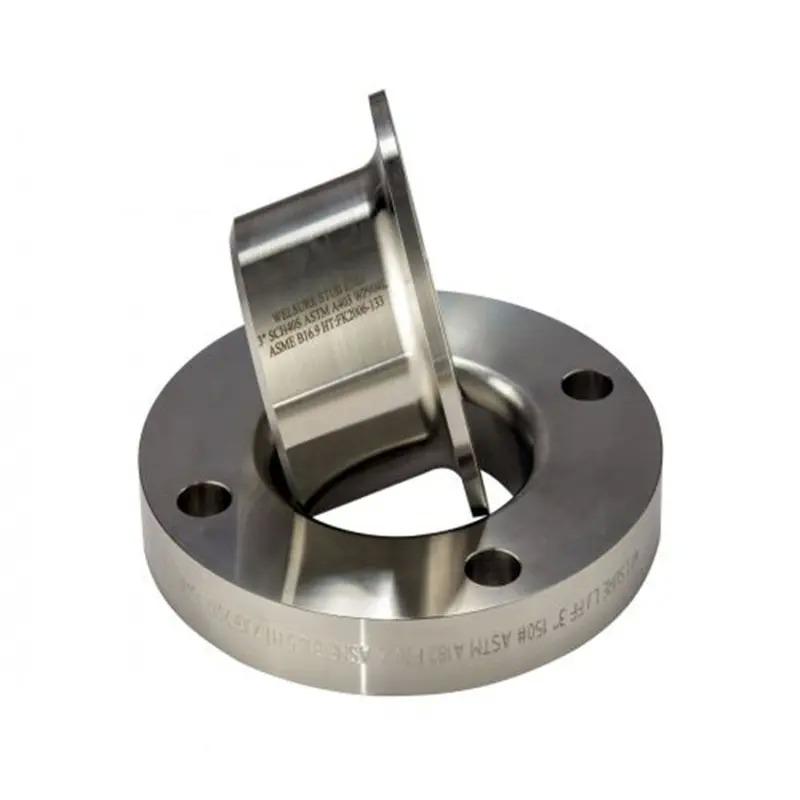

• Haute efficacité d'installation: La bride à joint tournant peut pivoter librement le long de la paroi extérieure de l'extrémité du manchon. Lors de l'installation, seul l'anneau de bride doit être tourné pour l'alignement des trous de boulons, éliminant ainsi le besoin de faire pivoter les tuyaux de grand diamètre. Un seul travailleur peut effectuer l'alignement, réduisant considérablement la difficulté de construction et les heures de travail pour les opérations en haute altitude et dans les espaces confinés.
• Maintenance flexible et pratique: Lors de la révision du système, il suffit de desserrer les boulons pour faire glisser l'anneau de bride le long du tuyau, permettant de retirer l'ensemble de la section de tuyau. Aucun travail à chaud de découpe ou de soudage n'est requis. Après inspection, l'ensemble peut être rapidement réinstallé, réduisant efficacement les temps d'arrêt de l'usine.
• Distribution des contraintes fiable et raisonnable: La soudure bout à bout est située sur la section droite de l'extrémité du manchon, avec une distance suffisante par rapport à la face d'étanchéité du joint tournant. La zone affectée par la chaleur de la soudure et la face d'étanchéité n'interfèrent pas l'une avec l'autre. Les contraintes dues aux vibrations du tuyau et à la dilatation thermique ne se superposent pas sur la face d'étanchéité, ce qui se traduit par une fiabilité de joint supérieure à long terme par rapport aux brides à col de cygne intégrales.
• Protection efficace des tuyères d'équipement: Comme la bride à joint tournant n'a pas de connexion soudée rigide au corps du tuyau, les moments de flexion dus au poids mort du tuyau ou à la dilatation thermique ne sont pas directement transmis aux tuyères d'équipement. Cette caractéristique est particulièrement critique pour la protection des tuyères d'entrée/sortie des équipements rotatifs tels que les pompes centrifuges, les compresseurs et les turbines, empêchant efficacement les fractures de surcharge des tuyères.
• Excellente généralité des pièces de rechange: Les anneaux de bride à joint tournant de même taille peuvent être interchangeables avec des extrémités de manchon de différents matériaux (par exemple, 304, 316L, duplex). Lors de la préparation des matériaux du projet, seuls des anneaux de bride universels et des extrémités de manchon de différents matériaux doivent être stockés, permettant des réponses flexibles aux besoins d'installation et de remplacement sur différentes sections de tuyau tout en réduisant les coûts d'entreposage et l'immobilisation du capital.
• Économie supérieure sur l'ensemble du cycle de vie: En tenant compte des coûts d'achat initiaux, des dépenses de main-d'œuvre d'installation, des pertes dues aux temps d'arrêt de maintenance et de l'engagement de capital pour les pièces de rechange, la combinaison extrémité de manchon en acier inoxydable + bride à joint tournant a des coûts totaux considérablement plus bas sur une durée de vie de service d'ingénierie de 25 ans par rapport aux solutions de bride en acier inoxydable intégral.

4. Spécifications techniques clés
