Le long talon de modèle d'acier inoxydable termine les garnitures soudées bout à bout ASME B16.9

Embouts à souder à bout en acier inoxydable, modèle long, conformes à la norme ASME B16.9

1. Description du produit

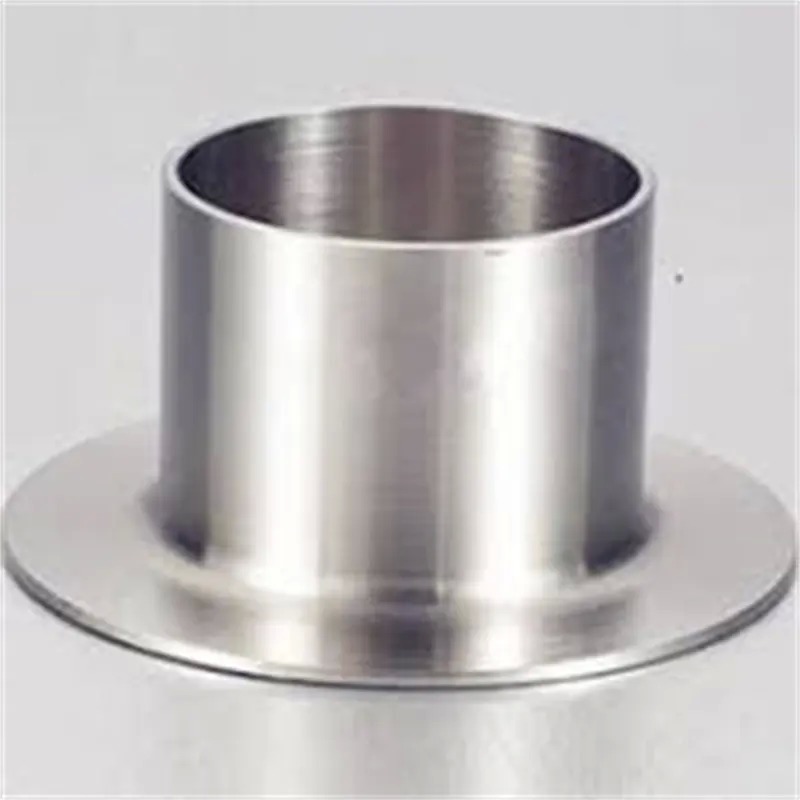

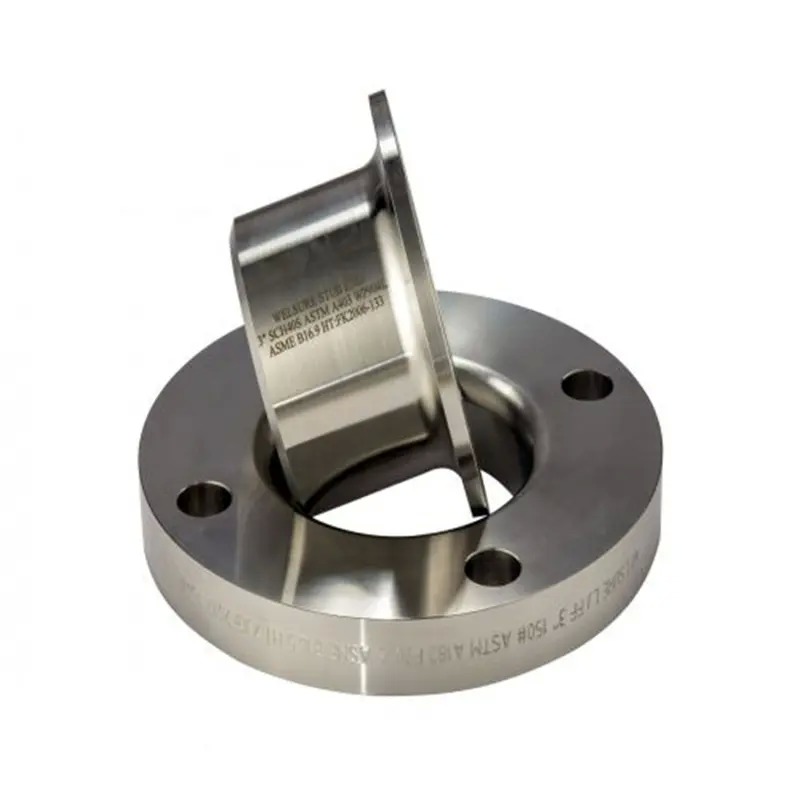

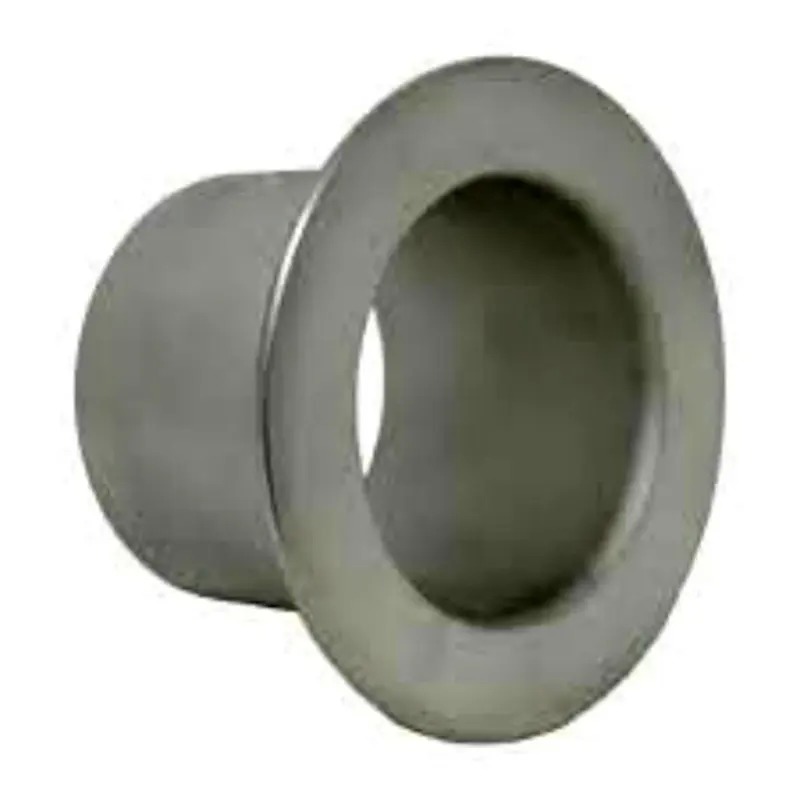

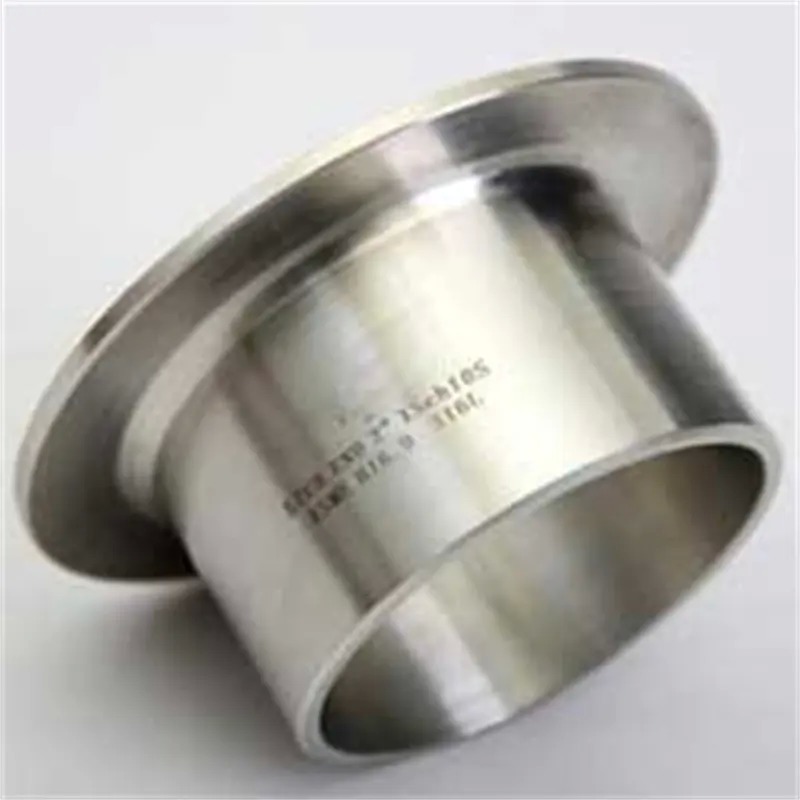

Les embouts à souder en acier inoxydable sont des composants de terminaison de tuyauterie spécialement conçus pour un assemblage rapide sur site et une maintenance future pratique. Composés d'un court corps de tuyau avec une extrémité à bride évasée, ils forment une paire de raccords à bride "détachable, rotative et remplaçable" lorsqu'ils sont associés à des brides à joint plat. Le produit quitte l'usine avec la bride déjà formée, recuite en solution et la face d'étanchéité finie avec précision. Sur site, une seule soudure à bout est nécessaire pour l'intégrer au système de tuyauterie. Comparé aux brides à collet soudé traditionnelles, il réduit considérablement la difficulté sur site de la coupe précise, du chanfreinage et du soudage d'alignement en haute altitude pour les tuyaux de grand diamètre, ce qui le rend particulièrement adapté aux projets à calendrier serré, aux espaces d'installation confinés ou aux applications nécessitant des révisions futures fréquentes.

2.Applications du produit

Ce produit est spécifiquement adapté aux quatre scénarios d'ingénierie typiques suivants :

1. Opérations en haute altitude et dans des espaces confinés: Dans les niveaux supérieurs des racks de tuyauterie ou les mezzanines d'équipement où le levage est difficile, seule la bague de bride légère doit être glissée sur l'embout et boulonnée. Aucun levage de bride intégrale lourde n'est requis, ce qui réduit considérablement les risques de sécurité associés au travail en hauteur.

2. Ouverture/nettoyage fréquent des crépines et des échangeurs de chaleur: Dans les crépines de pré-pompe des usines chimiques et les raccords de canal des échangeurs de chaleur, ce produit permet un démontage rapide, répondant aux besoins opérationnels de retrait régulier des dépôts cokéfiés ou de remplacement des éléments filtrants.

3. Sections de transition flexibles aux extrémités des racks de tuyauterie et aux piquages d'équipement: Utilisé pour connecter les lignes d'entrée/sortie des grands compresseurs et turbines. Le léger jeu de la bride à joint plat absorbe les légers déplacements vibratoires pendant le fonctionnement de l'équipement, empêchant les dommages d'interface causés par des connexions rigides.

4. Assemblage rapide de tuyauteries temporaires et de lignes de mise en service: Pendant les phases de mise en service des projets, les lignes temporaires fréquemment modifiées peuvent être rapidement assemblées et démontées à l'aide d'embouts et de brides à joint plat. Les raccords peuvent être réutilisés à plusieurs endroits, réduisant les dépenses d'investissement uniques.

​3. Avantages du produit

4.Fonctions du produit

1. Tolérance d'ajustement sur site et fonction de réglage fin: La section de tuyau droite de l'embout a une certaine marge de longueur. L'ajustement sur site permet une légère coupe pour absorber les erreurs de longueur accumulées lors de la préfabrication des tuyaux, assurant un alignement sans contrainte entre la face de la bride et le piquage de l'équipement.

2. Transmission uniforme de la force de boulonnage et fonction d'amortissement: La surface de transition incurvée à l'arrière de la bride distribue uniformément la pré-tension des boulons sur toute la circonférence d'étanchéité, empêchant la surcompression locale et l'effondrement du joint. Pendant ce temps, le jeu d'ajustement entre l'épaulement arrière et l'alésage de la bride fournit un micro-amortissement, réduisant l'impact direct des charges de choc sur la soudure.

3. Fonction de fenêtre d'inspection en ligne pour le système de tuyauterie: Après avoir déconnecté la bride à joint plat, l'intérieur de l'embout et la paroi du tuyau peuvent être directement exposés pour inspection. Cela sert de, permettant un examen par endoscope des conditions de corrosion interne ou d'entartrage.Fonction d'isolement rapide de la tuyauterie et d'insertion de plaque aveugle

4. : Lorsqu'un isolement temporaire d'une section de tuyau est requis, une plaque aveugle peut être insérée directement entre la face de la bride de l'embout et la bride à joint plat, réalisant un isolement rapide du processus sans découpe de tuyau supplémentaire.FAQ

1. Êtes-vous une société commerciale ou un fabricant ? Nous sommes un fabricant, vous pouvez voir la certification.

2. Quel est votre délai de livraison ? Généralement, il est de 5 à 10 jours si les marchandises sont en stock. Ou il est de 15 à 20 jours si les marchandises ne sont pas en stock, cela dépend de la quantité.

3. Fournissez-vous des échantillons ? Est-ce gratuit ou supplémentaire ? Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer le coût du fret.

4. Quelles sont vos conditions de paiement ? Paiement

=1000USD, 50% T/T à l'avance, solde avant expédition.
