Le talon d'acier inoxydable d'ASTM A403 316L termine le joint de recouvrement d'ASME B16.9

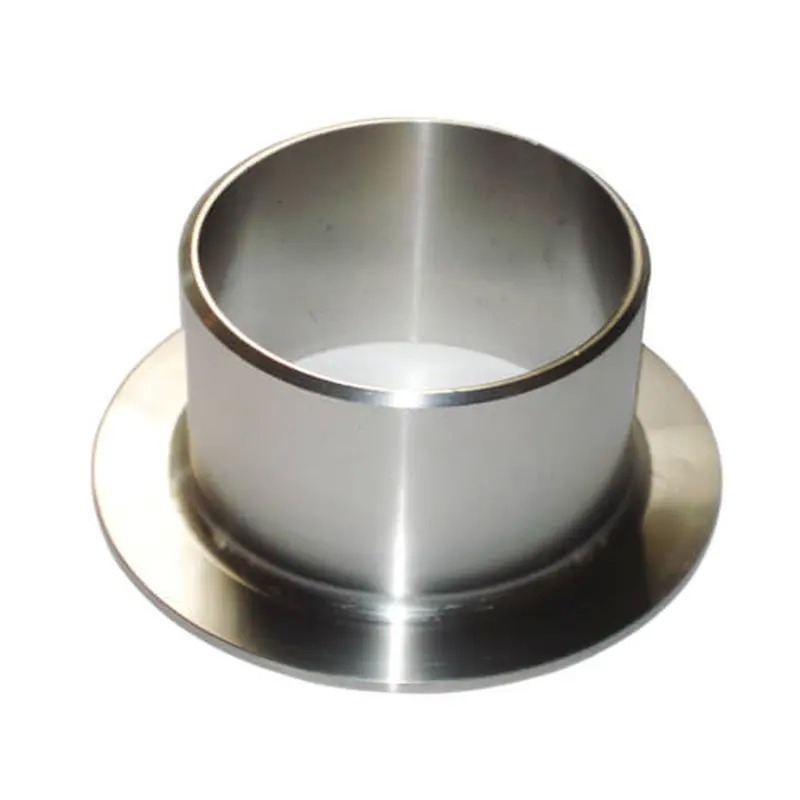

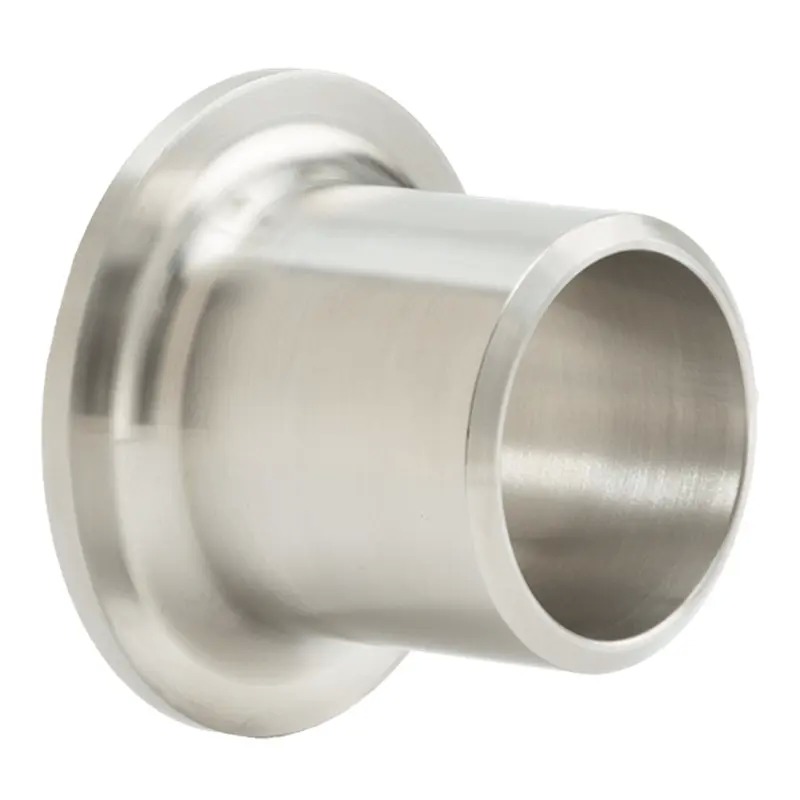

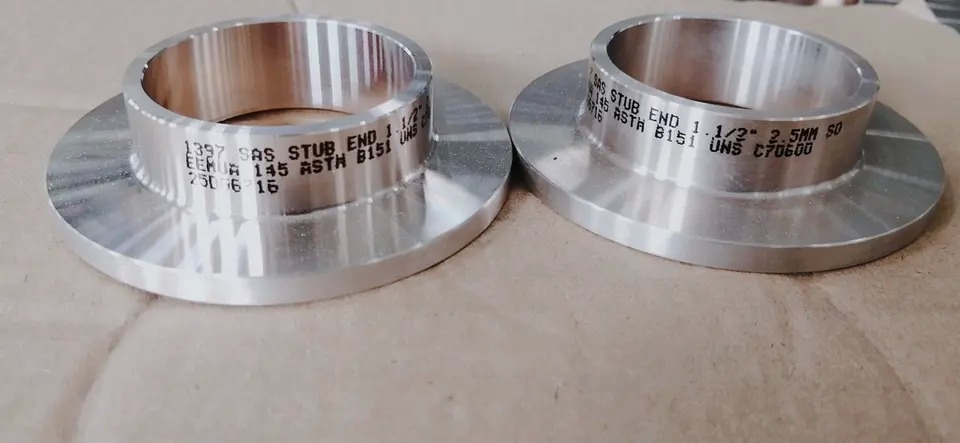

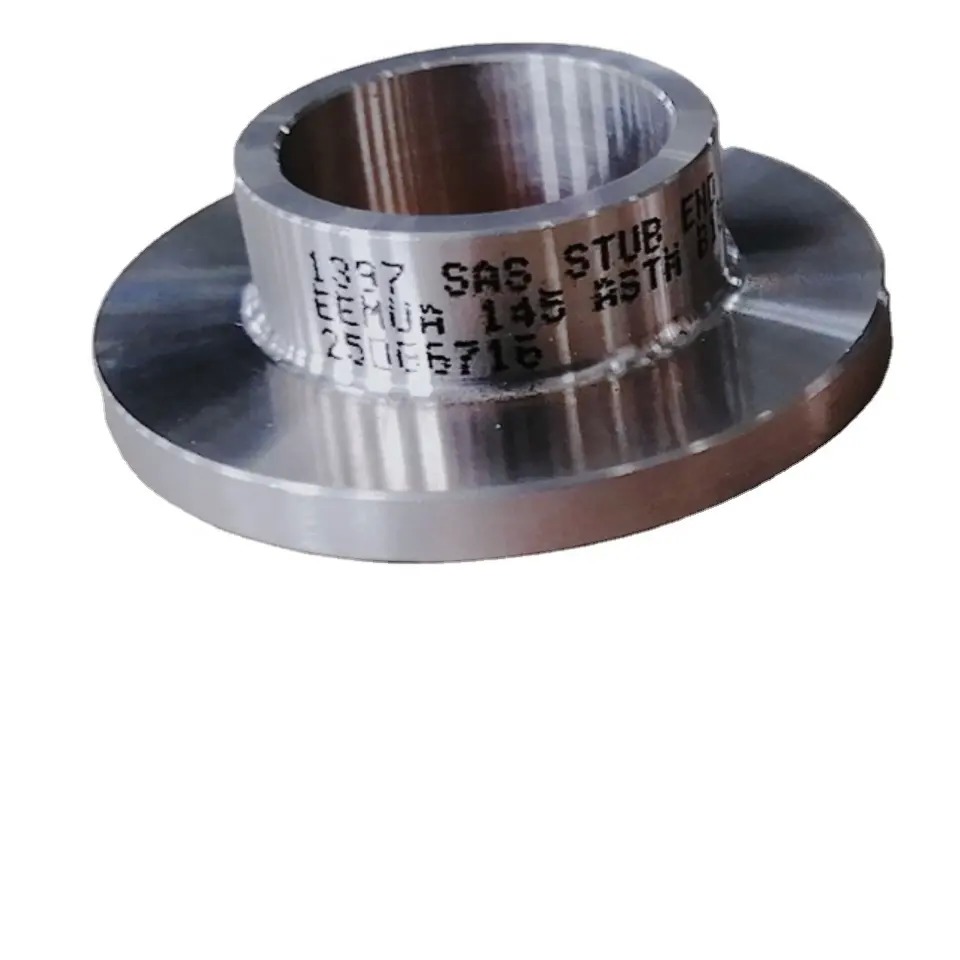

Embouts de tuyauterie en acier inoxydable 316L ASTM A403 pour brides à joint tournant ASME B16.9

1. Description du produit

Les embouts de tuyauterie en acier inoxydable, également connus en ingénierie sous le nom d'"embouts à joint tournant" ou "extrémités de tuyau à bride type Von Roll", sont essentiellement des éléments de connexion de tuyauterie découplés en contrainte. Structurellement, ils séparent la "fonction d'étanchéité de rétention de pression" de la "fonction de fixation par boulons" : l'embout résiste à la pression du fluide, à la corrosion et à l'érosion, tandis que la bague de bride à joint tournant assure exclusivement les charges de fixation par boulons. Cette conception garantit que les contraintes de soudure et les contraintes d'étanchéité de la bride ne se superposent pas et n'interfèrent pas l'une avec l'autre lorsque le système de tuyauterie subit des différentiels de température extrêmes ou des vibrations mécaniques. Les produits sont fabriqués conformément aux trois principaux systèmes de normes mondiaux : américain (ASME B16.9 / MSS SP-43), allemand (DIN EN 1092-1 / DIN 2673) et japonais (JIS B2311 / B2220), permettant une intégration transparente dans divers projets d'ingénierie d'exportation et nationaux. points.

2.Applications du produit

Ce produit est spécifiquement conçu pour les quatre conditions de service extrêmes et scénarios spéciaux typiques suivants :

1. Pipelines cryogéniques et à très basse température (-196°C pour LN₂/GNL): Utilisé dans les terminaux de réception de GNL et les lignes de transfert d'azote liquide des unités de séparation d'air. Les embouts en acier inoxydable austénitique conservent une excellente ténacité au choc à basse température. Lorsqu'ils sont associés à des brides à joint tournant, ils compensent efficacement la contraction axiale massive causée par le retrait à froid, empêchant la fracture fragile.

2. Lignes de pétrole lourd à haute température et tracées à la vapeur (≥400°C): Utilisé dans les unités de distillation atmosphérique/sous vide des raffineries et les lignes de gaz d'hydrocarbures à haute température de craquage catalytique. Les embouts de type long positionnent la soudure bout à bout loin de la zone de contrainte de joint tournant à haute température, empêchant la défaillance de la face d'étanchéité de la bride due au fluage à haute température.

3. Pipelines de boues à haute érosion et contenant des solides: Utilisé dans le transport de boues dans les industries minière et métallurgique et les lignes de circulation de boues de calcaire de désulfuration. L'alésage intérieur lisse de l'embout ne présente pas de protubérances de soudure, éliminant le dépôt de boues et l'érosion par vortex localisée. Après usure, seul l'embout doit être remplacé, pas la bride coûteuse de grand diamètre.

4. Systèmes à ultra-vide (≤10⁻⁵ Pa): Utilisé dans les lignes d'évacuation des chambres à vide des industries des semi-conducteurs et photovoltaïques. La face d'étanchéité du joint tournant est ultra-finie et associée à des joints en cuivre sans oxygène ou à des joints toriques métalliques pour obtenir des taux de dégazage et des taux de fuite extrêmement faibles sous ultra-vide.

​3. Avantages du produit

Norme américaine (ASME)
