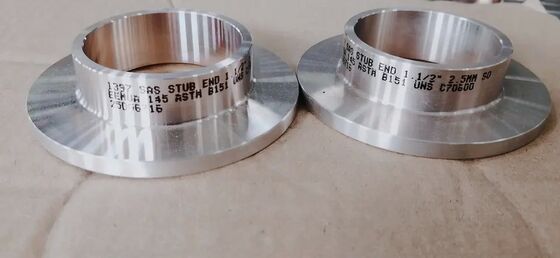

Le bout de joint à recouvrement en acier inoxydable 304/316L termine les raccords soudés bout à bout pour tuyaux pétrochimiques

Raccords à Souder Bout à Bout en Acier Inoxydable, Manchon Long/Court, Joint à Recouvrement, Forgé, Tuyauterie ASME

1. Description du produit

Les raccords à manchon en acier inoxydable sont des raccords de transition critiques qui transforment l'extrémité du tuyau en une face d'étanchéité de bride normalisée. Leur valeur fondamentale réside non pas dans le fait d'être un simple "tuyau court à bride", mais dans le processus de formage du recouvrement (évasement). Ils sont divisés en deux voies de fabrication : Sans soudure (SMLS) – formés intégralement à partir de tubes en acier sans soudure, présentant une structure de grain dense sans cordon de soudure longitudinal, adaptés aux conditions de haute pression et de forte corrosion ; Soudés (WELD) – formés par roulage à partir de tôles d'acier et soudés, offrant une meilleure rentabilité pour les systèmes de grand diamètre à basse pression. Pour les deux types, l'arrière du recouvrement est équipé d'un angle R ou d'un chanfrein qui correspond à l'alésage intérieur de la bride à joint à recouvrement, assurant une pression uniforme de la bride lors du boulonnage sans créer de points de concentration de contraintes.

2. Applications du produitRéseaux de vapeur à haute pression et haute température

1. : Utilisés aux entrées et sorties des tuyaux de vapeur principaux et de réchauffage dans les centrales électriques. La connexion à souder bout à bout du raccord à manchon remplace le soudage direct des brides aux tuyaux, empêchant les fractures par fatigue au niveau du col de la bride dues aux fluctuations drastiques de température.Tuyauterie avec vibrations sévères (compresseurs alternatifs)

2. : Utilisés dans les lignes d'entrée/sortie des compresseurs alternatifs. Comme la bride à joint à recouvrement n'est pas soudée rigidement au tuyau, elle amortit efficacement les dommages de cisaillement causés par les vibrations aux joints soudés.Sections " sacrificielles " remplaçables

3. : Utilisés au niveau des crépines d'entrée de pompe, des canaux d'échangeur de chaleur et d'autres emplacements sujets à une forte érosion. Le raccord à manchon agit comme un composant sacrificiel remplaçable, prolongeant la durée de vie des corps d'équipement coûteux.Branches de tubes d'instruments de précision et d'échantillonnage

4. : Pour les lignes de branchement d'instruments de petit diamètre (DN15~DN50), l'utilisation d'un raccord à manchon avec une bride à joint à recouvrement permet un réglage facile de l'orientation de l'instrument sans tordre le corps de l'instrument de précision lui-même.3. Avantages du produit

Évitement du risque de corrosion intergranulaire à 100%

1. : La section du recouvrement subit un traitement de recuit de stabilisationContrôle de dureté (HB)Contrôle strict de la chaîne dimensionnelle

2. : Le diamètre extérieur du recouvrement et le rayon de racine (arrondi) sont formés avec précision dans une seule matrice, assurant un ajustement à 100 % avec l' épaulement de l'alésage de la bride à joint à recouvrement standard, empêchant les fuites excentrées causées par l'inclinaison de la bride après installation.Contrôle CND (Contrôle Non Destructif) entièrement traçable

3. : Toutes les extrémités chanfreinées à souder bout à bout et les sections de recouvrement subissent une inspection par liquide pénétrant (PT) ou particule magnétique (MT) avant expédition. Les cordons longitudinaux des raccords à manchon soudés subissent un contrôle radiographique (RT) pour garantir l'absence de fissures internes, de porosité ou d'inclusions de laitier.Conception optimisée de la transition d'épaisseur de paroi

4. : L'épaisseur de paroi à l'extrémité de soudage bout à bout est alignée avec le tuyau de raccordement (même diamètre intérieur), éliminant les zones mortes de turbulence et de vortex, réduisant la corrosion accélérée par le flux, tout en facilitant le préchauffage et le traitement thermique post-soudage.Taux élevé de réparation de soudure sur site

5. : Une seule soudure bout à bout circonférentielle est requise lors du raccordement à la canalisation, éliminant le besoin de deux soudures d'angle par rapport aux brides à col soudé. Cela réduit la charge de travail de soudage de plus de 40 % et facilite grandement l'obtention d'une pénétration complète à 100 %.4. Spécifications clés du produit

Paramètre

Métriques QA/QC strictes / Exigences spéciales

2. Quel est votre délai de livraison ? Généralement, il est de 5 à 10 jours si les marchandises sont en stock. Ou il est de 15 à 20 jours si les marchandises ne sont pas en stock, cela dépend de la quantité.

3. Fournissez-vous des échantillons ? Est-ce gratuit ou supplémentaire ? Oui, nous pourrions offrir l'échantillon gratuitement, mais nous devons payer le coût du fret.

4. Quelles sont vos conditions de paiement ? Paiement

=1000 USD, 50% T/T à l'avance, solde avant expédition.
