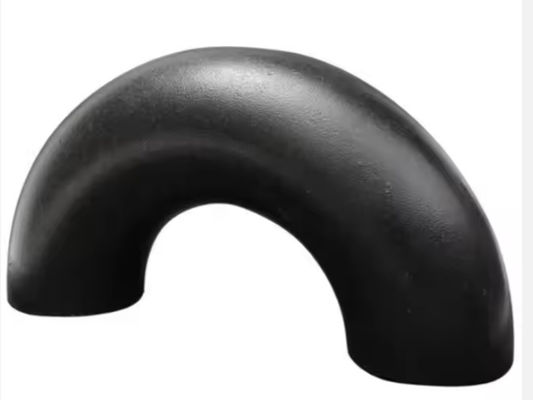

Coude en acier inoxydable sanitaire 180 degrés tube court Tailles personnalisées fournissant des solutions de connexion pour les tuyaux industriels et alimentaires

Les raccords de tuyauterie en acier inoxydable 304 largement utilisés sont largement utilisés dans l'industrie pétrolière, l'industrie chimique, l'industrie de la construction et l'industrie de la fabrication de machines, etc.

Le matériau sous cette norme est nommé qualité WP, et pour chaque qualité d'acier inoxydable WP, plusieurs catégories de raccords de tuyauterie sont incluses, pour indiquer qu'une structure sans soudure ou soudée est utilisée. Les désignations de classe sont également utilisées pour indiquer les méthodes d'essai non destructif et l'étendue des essais non destructifs (END).

Traitement thermique

Pour l'acier de qualité H, un traitement thermique de solution séparé est requis pour le recuit de solution. Tous les raccords de tuyauterie doivent être fournis dans un état traité thermiquement. Tous les travaux de soudage doivent être effectués avant le traitement thermique. Les raccords qui ont été usinés directement à partir de pièces forgées et de barres recuites en solution n'ont pas besoin d'être recuits à nouveau.

Composition chimique

La composition chimique de chaque coulée ou acier de four doit être déterminée et doit être conforme aux exigences de composition chimique pour chaque nuance de matériau répertoriée dans le tableau de composition chimique.

Propriétés de traction

Les propriétés de traction des matériaux de raccords de tuyauterie doivent être conformes aux exigences de propriétés de traction. Les essais et les rapports doivent être effectués conformément aux méthodes et définitions A370.
Pour les essais de traction, des éprouvettes coupées longitudinalement ou transversalement doivent être acceptables. Bien que le tableau des propriétés de traction spécifie les exigences d'allongement pour les éprouvettes longitudinales et transversales, il n'est pas destiné à être applicable en même temps. Au lieu de cela, l'intention est que seules les exigences d'allongement correspondantes pour les éprouvettes applicables dans la direction sont appropriées.

Portée de la norme ASTM A403

La norme comprend plusieurs nuances d'alliages d'acier inoxydable austénitique, et utilise le préfixe WP ou CR pour marquer la nuance d'acier, en fonction des normes de taille et de pression nominale ASTM ou MSS applicables.

ASTM A403 est conçu pour les raccords de tuyauterie en acier forgé, les raccords de tuyauterie coulés ne conviennent pas. (Les pièces moulées en acier inoxydable austénitique sont incluses dans ces normes, A351/A351M, A743/A743M et A744/A744M.)

Propriétés de traction

Les propriétés de traction des matériaux de raccords de tuyauterie doivent être conformes aux exigences de propriétés de traction. Les essais et les rapports doivent être effectués conformément aux méthodes et définitions A370.
Pour les essais de traction, des éprouvettes coupées longitudinalement ou transversalement doivent être acceptables. Bien que le tableau des propriétés de traction spécifie les exigences d'allongement pour les éprouvettes longitudinales et transversales, il n'est pas destiné à être applicable en même temps. Au lieu de cela, l'intention est que seules les exigences d'allongement correspondantes pour les éprouvettes applicables dans la direction sont appropriées.

Raccords de tuyauterie en acier inoxydable ASTM A403

Les raccords de tuyauterie en acier inoxydable ASTM A403 font référence au matériau des raccords austénitiques forgés et laminés pour tuyauteries sous pression. Les nuances courantes sont WP304/L, WP316/L. Ils peuvent être utilisés dans de nombreux domaines tels que l'industrie de l'ingénierie, les centrales de conversion d'énergie, etc.

• Le rapport du matériau de départ doit démontrer que les propriétés du matériau des raccords de tuyauterie répondent aux exigences de cette norme, à condition que le traitement thermique du matériau initial soit le même que celui du matériau des raccords de tuyauterie.
• Si le matériau initial n'a pas été testé, ou si le traitement thermique du matériau initial est différent de celui des raccords de tuyauterie, le fabricant de raccords doit effectuer au moins un essai de traction par acier de four sur le matériau représentant les raccords de tuyauterie finis, et la condition de traitement thermique doit être la même que celle des raccords de tuyauterie représentés.

Propriétés de traction

Les propriétés de traction des matériaux de raccords de tuyauterie doivent être conformes aux exigences de propriétés de traction. Les essais et les rapports doivent être effectués conformément aux méthodes et définitions A370.
Pour les essais de traction, des éprouvettes coupées longitudinalement ou transversalement doivent être acceptables. Bien que le tableau des propriétés de traction spécifie les exigences d'allongement pour les éprouvettes longitudinales et transversales, il n'est pas destiné à être applicable en même temps. Au lieu de cela, l'intention est que seules les exigences d'allongement correspondantes pour les éprouvettes applicables dans la direction sont appropriées.

Résumé

Cette spécification couvre la norme pour les raccords en acier inoxydable austénitique forgé pour les applications de tuyauterie sous pression. Le matériau des raccords doit se composer de pièces forgées, de barres, de plaques ou de produits tubulaires sans soudure ou soudés. Les opérations de forgeage ou de façonnage doivent être effectuées par martelage, pressage, perçage, extrusion, refoulement, laminage, cintrage, soudage par fusion, usinage, ou par une combinaison de deux opérations ou plus. Tous les raccords doivent subir un traitement thermique. Des analyses chimiques et de produit doivent être effectuées et doivent être conformes à la composition chimique requise en carbone, manganèse, phosphore, soufre, silicium, chrome, molybdène et titane. Des essais de traction doivent être effectués sur le matériau des raccords pour déterminer les propriétés de traction telles que la limite d'élasticité et la résistance à la traction. Les raccords fournis dans le cadre de cette spécification doivent être examinés visuellement pour les discontinuités de surface, les vérifications de surface et les marques mécaniques.

1. Portée

1. Cette spécification couvre les raccords en acier inoxydable forgé pour les applications de tuyauterie sous pression.
2. Plusieurs nuances d'alliages d'acier inoxydable austénitique sont incluses dans cette spécification. Les nuances sont désignées par un préfixe, WP ou CR, basé sur les normes dimensionnelles et de classification ASME ou MSS applicables, respectivement.
3. Pour chacune des nuances d'acier inoxydable WP, plusieurs classes de raccords sont couvertes, pour indiquer si une construction sans soudure ou soudée a été utilisée. Les désignations de classe sont également utilisées pour indiquer la méthode d'essai non destructif et l'étendue de l'examen non destructif (END). Le tableau 1 est un résumé général des classes de raccords applicables à toutes les nuances d'acier inoxydable WP couvertes par cette spécification. Il n'y a pas de classes pour les nuances CR. Les exigences spécifiques sont couvertes ailleurs.
4. Cette spécification est exprimée en unités pouces-livres et en unités SI. Cependant, à moins que la commande ne spécifie la désignation de spécification “M” applicable (unités SI), le matériau doit être fourni en unités pouces-livres.
5. Les valeurs indiquées en unités SI ou en unités pouces-livres doivent être considérées séparément comme standard. Dans le texte, les unités SI sont indiquées entre crochets. Les valeurs indiquées dans chaque système peuvent ne pas être des équivalents exacts ; par conséquent, chaque système doit être utilisé indépendamment de l'autre. La combinaison de valeurs des deux systèmes peut entraîner une non-conformité avec la norme.
6. Cette spécification ne s'applique pas aux raccords en acier coulé. Les pièces moulées en acier inoxydable austénitique sont couvertes par les spécifications A351/A351M, A743/A743M et A744/A744M.
