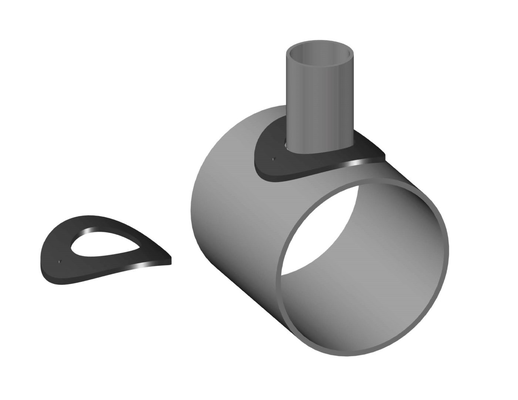

Té de renfort en acier au carbone à 90°, Pad de renfort ou RePAD ou RF Pad, Branche de tuyau 6'' SCH40

Plaque de renfort en acier au carbone à 90° ou RePAD ou RF Pad pour piquage de tuyau 6'' SCH40

Qu'est-ce qu'une plaque de renfort ?

Une plaque de renfort ou RePAD ou RF Pad (Fig. 1) est une plaque en forme de beignet qui entoure le piquage d'un raccord de piquage

pour ajouter de la résistance au raccord. Elle ressemble à une rondelle métallique ronde qui a été pliée pour épouser la courbure

du tuyau.

Avec l'augmentation de la taille des tuyaux, le coût des raccords de piquage augmente. Parfois, de tels raccords ne sont pas facilement

disponibles en tant que pièces standard. C'est donc une méthode standard de fabriquer le té en découpant un trou dans le collecteur et en soudant

le piquage dans le tuyau. Mais la section où le tuyau droit est perforé devient une section faible en raison de la présence

de ce trou. Ainsi, pour supporter la pression et réduire la concentration de contraintes dans cette région, l'épaisseur est augmentée localement

sous forme de plaque de renfort ou RF Pad. Une situation similaire se présente pour les raccords de tuyauterie de cuves sous pression. Pour augmenter

la capacité de pression et de charge des tuyauteries d'équipement, des RF Pads sont soudés. Ces plaques de renfort fournissent

une résistance et une capacité supplémentaires au tuyau.

Pourquoi la plaque de renfort est-elle nécessaire ?

Les RePADs ou RF Pads sont des plaques utilisées pour renforcer des composants et/ou des tuyauteries en augmentant l'épaisseur localement au composant

dans les zones de forte contrainte. Ils sont fabriqués dans la même taille et le même matériau que le tuyau collecteur auquel ils sont soudés.

Sur les tuyaux ou les cuves sous pression, des trous sont réalisés sous forme d'intersection de tuyauterie ou de piquage, ce qui affaiblit le tuyau/la cuve

parent et crée des zones de forte contrainte. Il est donc évident de compenser cette faiblesse avec une plaque de renfort pour

réduire la possibilité de défaillance, car elle renforce le raccord de piquage de tuyauterie ou le raccord de tuyauterie de la cuve sous pression.

Utilisations de la plaque de renfort

1. Normalement, les plaques de renfort sont utilisées aux raccords de piquage par le haut et par le bas si requis par la liste de ligne ou si requis

par le tableau des piquages dans les spécifications des matériaux de tuyauterie. En utilisant des plaques de renfort, il n'est pas nécessaire de renforcer le tuyau

collecteur complet. La clause 304.3.3 de l'ASME B 31.3 fournit des équations pour vérifier si un raccord de piquage de tuyauterie soudé nécessite

un renfort.

2. Les trunnions de support sont munis de renforts lorsqu'ils sont spécifiés par les ingénieurs en contraintes de tuyauterie. Lorsque les charges de support des trunnions

dépassent la capacité portante du trunnion, des plaques de renfort sont soudées au niveau de la jonction du tuyau parent et du trunnion pour améliorer

sa capacité de charge. Cependant, veuillez garder à l'esprit que le renfort sur les trunnions provenant de coudes n'est pas suggéré comme pratique standard,

il doit donc être évité autant que possible. La nécessité d'un renfort doit être spécifiquement mentionnée

sur le dessin isométrique pour être transmise à l'équipe de construction.

3. Les raccords de tuyauterie d'équipement sont normalement renforcés afin que les tuyauteries puissent supporter plus de charges et de moments du côté de la tuyauterie.

4. Parfois, des plaques de renfort sont fournies entre le patin ou la selle de support et le tuyau parent lorsque l'épaisseur du tuyau parent est inférieure

à celle requise.

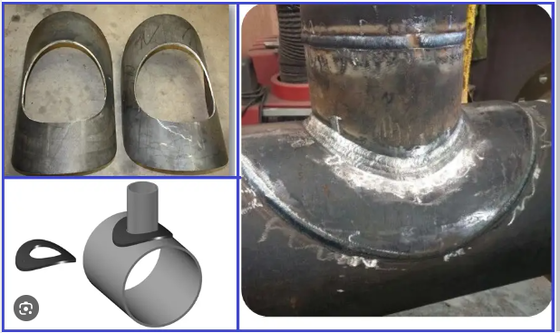

Fig. 1 : Plaques de renfort typiques

Caractéristiques de conception des RF PAD

Normalement, l'épaisseur maximale utilisée par les sociétés d'ingénierie pour les plaques de renfort est de 1,5 fois l'épaisseur du tuyau parent.

La pratique standard est d'utiliser la même épaisseur que le tuyau parent.

Le matériau de renfort doit être compatible avec le matériau du tuyau parent et du piquage. Normalement, le même matériau que le tuyau collecteur

est utilisé comme RF Pad.

La clause 328.5.4.g de l'ASME B31.3 mentionne que les plaques de renfort et les selles doivent avoir un bon ajustement avec les pièces auxquelles elles sont

attachées.

Un trou d'évent doit être prévu sur le côté (pas à l'entretoise) de toute plaque ou selle pour révéler les fuites dans la soudure entre le piquage

et le corps principal et pour permettre la ventilation pendant le soudage et le traitement thermique. Normalement, 2 trous d'évent sont prévus et doivent être scellés

avec du mastic ou du gel de silicone pour restreindre le flux d'eau à l'intérieur du RF Pad. Les trous d'évent sont également connus sous le nom de trous de drainage ou de trous de contrôle. La

taille normale du trou de drainage est de 6 mm. Si la plaque de renfort est constituée de plusieurs découpes de tuyau, un trou d'évent doit être prévu dans

chaque pièce découpée.

Une plaque ou une selle peut être composée de plusieurs pièces si les joints entre les pièces ont une résistance équivalente au métal parent de la plaque ou de la selle,

et si chaque pièce a un trou d'évent.

Symbole de plaque de renfort sur les dessins

La Fig. 2 montre le symbole normal de RF Pad utilisé dans les dessins de tuyauterie.

Fig. 2 : Symbole de plaque de renfort

La plaque de renfort est un anneau découpé dans une plaque d'acier qui a un trou au centre égal au diamètre extérieur du raccord de piquage.

Elle est glissée sur le tuyau de piquage avant que le tuyau de piquage ne soit soudé au collecteur. Une fois que le piquage a été soudé au collecteur,

la plaque de renfort est glissée le long du piquage pour couvrir le raccord de soudure. La plaque de renfort est ensuite soudée au piquage et au

collecteur.
