ASTM soudage bout à bout WP347/WPS31254 d'A403 finit 1/2 » 10" SCH40S SCH160S ASME/ANSI B16.9

ASTM des extrémités de souche de l'acier inoxydable WP347/WPS31254 d'A403 assemblent l'extrémité à clin 1/2 » 10" de souche SCH40S SCH160S ASME/ANSI B16.9

EXTRÉMITÉS DE SOUCHE EN ACIER INOXYDABLE

Conceptions

Concevez selon ASME/norme ANSI B16.9, B16.28, MSS SP-43, MSS SP-75
Conception sans couture ou soudée

Formes :

Écarte 45° d'un coup de coude, 90°, 180° (long et court), 3R
Directement et pièces en t reducting
Réducteurs concentriques et excentriques
Chapeaux
Extrémités de souche
Croix
D'autres conceptions non standard
Épaisseur de haute paroi et garnitures soudées bout à bout de grand diamètre (sans couture ou taillées) sur demande
Garnitures soudées bout à bout formées spéciales sur demande

Matériaux

Acier au carbone : ASTM A234 WPB
Acier au carbone d'alliage : ASTM A 234 WP1, Cl 1, Cl 1, wp 5 de wp 11 de wp 22
Acier au carbone de basse température : ASTM A 420 WPL6, WPL3
Acier inoxydable austénitique : ASTM A 403 WP 304/304L, WP 316/316L, WP 321
Duplex, superduplex
Monel®, Inconel 625®, Hastelloy C 276®, 6Mo, Incoloy 825®
Titane, zirconium pour des applications fortement corrosives
Fer malléable pour des applications de l'eau

Gamme dimensionnelle

Tailles : garnitures soudées bout à bout spéciales de 1/2 » - 48" (et en haut - c.-à-d.)
Programmes : DST, S40, XS, S80, S120, S160, XXS
Garnitures d'épaisseur de paroi lourde/grand diamètre sur demande

Description de produit

Nom de produit : Tuyaux superbes du duplex 2507 UNS S32750

Norme : ASTM A789, ASTM A790, ASTM A213, A269, A312, A511, A789, A790, A376, EN 10216-5, EN 10297, DIN 17456, DIN 17458, JISG3459, JIS GS3463, GS3467, JIS G3448, GOST 9940, GOST 9941, GB/T 21833

Matériel : S32750 2507 F53 1,4410 X2CrNiMoN25-7-4, S32760 1,4501 F55 X2CrNiMoCuWN25-7-4, UNS S31803, UNS 32160, UNS S32205

Diamètre nominal : 1/2 « à 32" NOTA: pour le tuyau sans couture
Programmes : 5S, 10S, 40S, 80S, 10, 20, 30… 120, 140, 160, XXS
Toutes les dimensions sont conformes à la norme ANSI B36.19 et à la norme ANSI B36.10
Classe de grandeur pour la tuyauterie : OD : 1/4" (6.25mm) à 8" (203mm), POIDS 0,02" (0.5mm) à 0,5" (12mm)

Longueur : 30 m (de maximum) ou en tant que votre condition

Processus :
Étiré à froid, laminé à froid, précision roulé pour le tuyau sans couture ou tube

Finition : Recuit recuit et mariné, lumineux, poli

Extrémités : L'extrémité biseautée ou simple, coupe de place, ébarbent librement, chapeau en plastique aux les deux extrémité

Inspection et essai

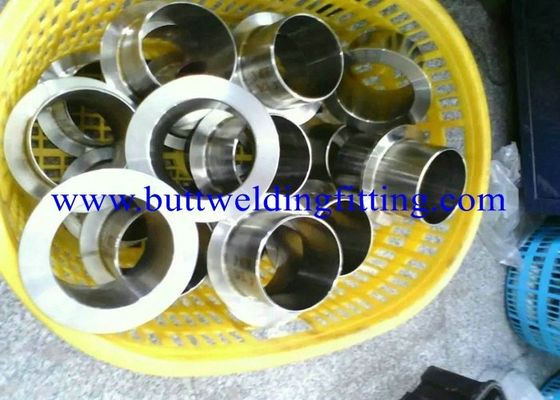

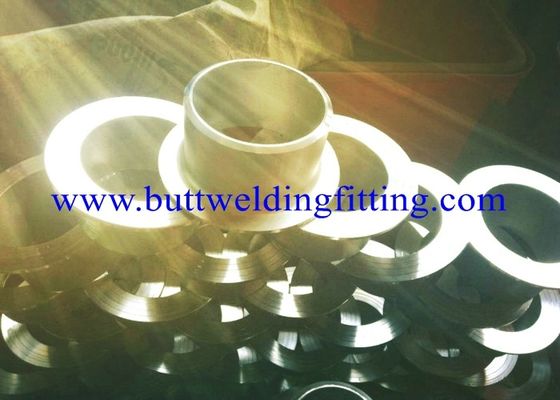

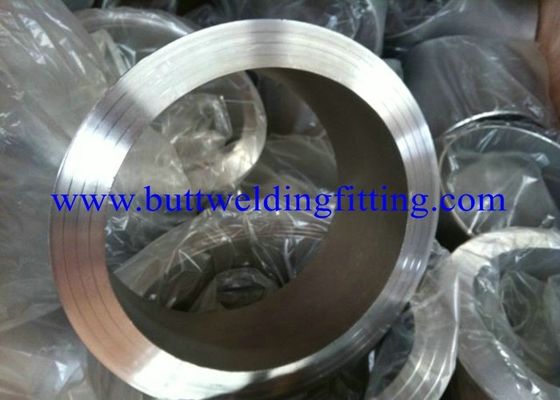

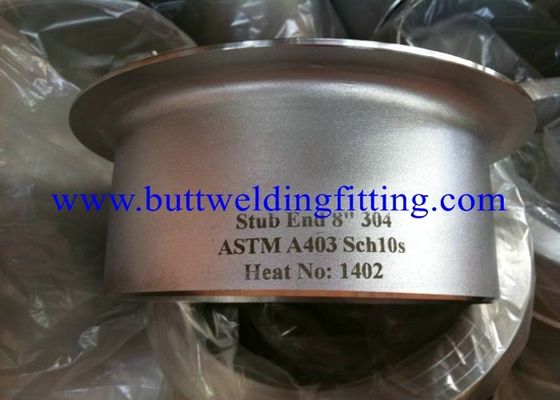

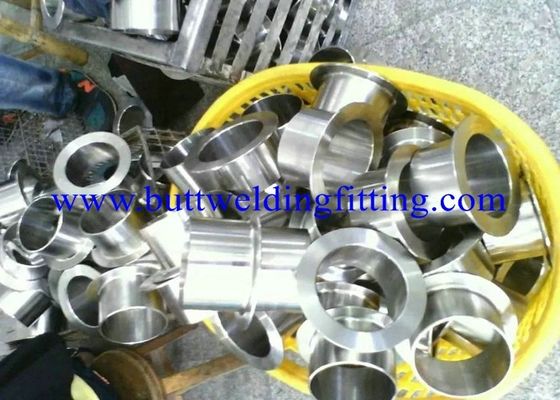

Nom de produit : assemblez l'extrémité à clin de souche

Article : Extrémité commune de souche de soudé bout à bout-recouvrement

Détails :

Taille nominale de tuyau Diamètre extérieur au biseau Longueur Rayon de filet Diamètre de recouvrement A B NPS D L R G 1/2 3/4 1 21,3 26,7 33,4 51 51 51 3,0 3,0 3,0 0,8 0,8 0,8 35 43 51 11/4 11/2 2 42,2 48,3 60,3 51 51 64 5,0 6,0 8,0 0,8 0,8 0,8 64 73 92 21/2 3 31/2 73,0 88,9 101,6 64 64 76 8,0 10,0 10,0 0,8 0,8 0,8 106 127 140 4 5 6 114,3 141,3 168,3 76 76 89 11,0 11,0 13,0 0,8 1,6 1,6 157 185 218 8 10 12 219,1 273,0 323,8 102 127 152 13,0 13,0 13,0 1,6 1,6 1,6 270 324 381 14 16 18 355,6 406,4 457,0 152 152 152 13,0 13,0 13,0 1,6 1,6 1,6 413 470 533 20 22 24 508,0 559,0 610,0 152 152 152 13,0 13,0 13,0 1,6 -- 1,6 584 641 692
