ASTM A860 WPHY 52/WPHY 46/WPHY 42 mais chapeau 1" 12" d'embout de tuyau de garnitures de soudure SCH80S ASME B16.9

ASTM A860 WPHY 52/WPHY 46/WPHY 42 mais chapeau 1" 12" d'embout de tuyau de garnitures de soudure SCH80S ASME B16.9

1. type : chapeau sans couture, chapeau de soudage bout à bout, chapeau d'acier au carbone, monture de tuyau d'acier, chapeau en acier, chapeau d'acier doux d'astm, chapeau en acier laminé à chaud, chapeau en acier de tube

2. Tecnique : Forgé, Presse-formation, moulant

3. taille : NPS 1/2 » - 72"

4. épaisseur :
SCH5, SCH10, SCH20, SCH30, DST, SGP, SCH40, SCH60, XS, SCH80, XXS, SCH100, SCH120, SCH140, SCH160, XXS, DIN, épaisseur de norme de JIS

5. matériel :
Acier inoxydable : A403 WP304/TP304, WP304L/TP304L, WP316/TP316, WP316L/TP316L, WP321/TP321, WP310/TP310^

6. norme : ANSI/ASTM B16.9/16.28, api 5L, DIN2617, JIS B2311/2312/2313,
nous pouvons également produire selon le dessin par des clients.

7. festin extérieur : Peinture noire, peinture de vernis, anti pétrole de rouille, galvanisé à chaud, froid galvanisés, 3PE, etc.

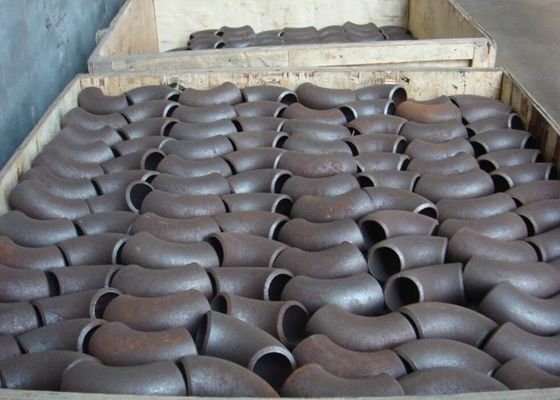

8. emballage : dans des cas ou des palettes en bois, ou selon les exigences des clients

Applications :

Très utilisé en reliant l'ingénierie sifflante de fond, telle que la transmission d'huile de finition,
transmission du gaz naturel et du traitement profond aussi bien que transmission du gaz de couche de charbon,
industrie pétrolière, industrie chimique, industrie du bâtiment, courant pharmaceutique et électrique d'installation domestique, industrie légère, textile, fer et industrie sidérurgique, centrale nucléaire, navires et transmission de la boue de charbon et etc.

Nom de produit : chapeau de tuyau d'acier au carbone

Article : Soudé bout à bout-chapeau

Détails :

Diamètre de nominal de chapeau de tuyau Chapeau de tuyau en dehors de diamètre au biseau Chapeau de tuyau de nouveau à l'extrémité DN NPS Série A Série B E T E1 15 1/2 21,3 18 25 4,57 25 20 3/4 26,9 25 25 3,81 25 25 1 33,7 32 38 4,57 38 32 1.1/4 42,4 38 38 4,83 38 40 1.1/2 48,3 45 38 5,08 38 50 2 60,3 57 38 5,59 44 65 2.1/2 76.1(73) 76 38 7,11 51 80 3 88,9 89 51 7,62 64 90 3.1/2 101,6 - 64 8,13 76 100 4 114,3 108 64 8,64 76 125 5 139,7 133 76 9,65 89 150 6 168,3 159 89 10,92 102 200 8 219,1 219 102 12,70 127 250 10 273,0 273 127 12,70 152 300 12 323,9 325 152 12,70 178 350 14 355,6 377 165 12,70 191 400 16 406,4 426 178 12,70 203 450 18 457,2 478 203 12,70 229 500 20 508,0 529 229 12,70 254 550 22 559 - 254 12,70 254 600 24 610 630 267 12,70 305 650 26 660 - 267 - - 700 28 711 720 267　 - - 750 30 762 - 267　 - - 800 32 813 820 267 - - 850 34 864 - 267 - - 900 36 914 920 267 - - 950 38 965 - 305 - - 1000 40 1016 1020 305 - - 1050 42 1067 - 305 - - 1100 44 1118 1120 343 - - 1150 46 1168 - 343 - - 1200 48 1220 1220 343 - - Picoseconde : Quand T est moins la dimension entre parenthèses, la taille E est disponible. Autrement E1 est disponible.
