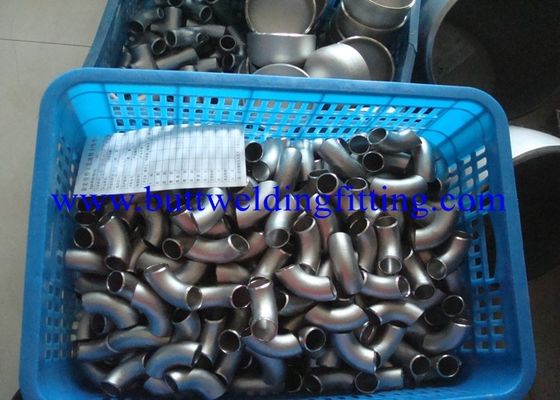

ASTM A420 WPL3/WPL6/WPL9 mais garnitures de soudure écartent 45 degrés le coude 10" de 90 degrés SCH80

ASTM A420 WPL3/WPL6/WPL9 mais garnitures de soudure écartent 45 degrés d'un coup de coude le coude 10" de 90 degrés SCH80

Caractéristiques

1. garnitures soudées bout à bout
2.sch5s-schxxs
3.ISO9001, ISO9000
4.Market : L'Amérique, Afrique, Moyen-Orient, au sud-est de l'Asie

Type

Les garnitures soudées bout à bout écartent d'un coup de coude, réducteur, pièce en t, extrémité de souche, chapeau

Standard

ASME/ANSI B16.9

Taille

1/2'“~48" “(sans couture) ; 16" “~72" “(soudé)

Épaisseur de paroi

Sch5~Sch160XXS

Processus de fabrication

Poussez, pressez, forgez, moulez, etc.

Matériel

Acier au carbone, acier inoxydable, acier allié, inoxydable duplex, acier allié de nickel

1) épaisseur de paroi : 1/2 « NPS Sch5S à 24" OD X 30mm
2) épaisseur de paroi : de 10" à 58" OD X 30mm

Normes de fabrication :

1)ASTM ASME A/SA 403 MSS SP43 ET SP75 NORME ANSI B16.28 ASTM A815 ASTM B363 B366 DE LA NORME ANSI B16.9
2)DIN2605 DIN2615 DIN2616 DIN2617
3)GB12459 GB13401
4)JIS2313

Processus : acier inoxydable, froid utilisé par cuivre de nickel, bâti de mandrin (le coude peut réduire au minimum l'épaisseur amincissant) utilisant l'acier au carbone, et tout autre traitement thermique, formant dans le mandrin

Dimensions : 1/2 sans couture « - 20" (DN15 - DN500), une fente 1/2 « - 48" (DN15 - DN1200)

Normes : GB/T12459, GB/T13401, SH3408, SH3409, HG/T21635,
HG/T21631, ASME B16.9, MSS SP-43, DIN 2605, JIS B2313

Épaisseur : SCH5S-SCH160

matériel : acier inoxydable, cuivre de nickel, acier au carbone et acier faiblement allié, acier allié

Nom de produit : coude de l'acier au carbone 45º Article : Soudé bout à bout-coude Détails : Diamètre nominal Diamètre extérieur au biseau Centre à l'extrémité Centre au centre De nouveau au visage 45°Elbow 90°Elbow 180°Elbow B A O K DN NPS Série A Série B Longtemps Rayon Longtemps Rayon Short Rayon Longtemps Rayon Short Rayon Longtemps Rayon Short Rayon 15 1/2 21,3 18 16 38 - 76 - 48 - 20 3/4 26,9 25 19 38 - 76 - 51 - 25 1 33,7 32 22 38 25 76 51 56 41 32 1.1/4 42,4 38 25 48 32 95 64 70 52 40 1.1/2 48,3 45 29 57 38 114 76 83 62 50 2 60,3 57 35 76 51 152 102 106 81 65 2.1/2 76.1(73) 76 44 95 64 190 127 132 100 80 3 88,9 89 51 114 76 229 152 159 121 90 3.1/2 101,6 - 57 133 89 267 178 184 140 100 4 114,3 108 64 152 102 305 203 210 159 125 5 139,7 133 79 190 127 381 254 262 197 150 6 168,3 159 95 229 152 457 305 313 237 200 8 219,1 219 127 305 203 610 406 414 313 250 10 273,0 273 159 381 254 762 508 518 391 300 12 323,9 325 190 457 305 914 610 619 467 350 14 355,6 377 222 533 356 1067 711 711 533 400 16 406,4 426 254 610 406 1219 813 813 610 450 18 457,2 478 286 686 457 1372 914 914 686 500 20 508,0 529 318 762 508 1524 1016 1016 762 550 22 559 - 343 838 559 1676 1118 1118 838 600 24 610 630 381 914 610 1829 1219 1219 914 650 26 660 - 406 991 660 1982 1320 - - 700 28 711 720 438 1067 711 2134 1422 - - 750 30 762 - 470 1143 762 2286 1524 - - 800 32 813 820 502 1219 813 2438 1626 - - 850 34 864 - 533 1295 864 2590 1728 - - 900 36 914 920 565 1372 914 2744 1828 - - 950 38 965 - 600 1448 965 2896 1930 - - 1000 40 1016 1020 632 1524 1016 3048 2032 - - 1050 42 1067 - 660 1600 1067 3200 2134 - - 1100 44 1118 1120 695 1676 1118 3352 2236 - - 1150 46 1168 - 727 1753 1168 3506 2336 - - 1200 48 1220 1220 759 1829 1219 3658 2440 -
