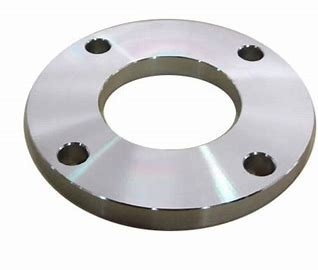

Ansi Asme Asa B16.5 Plaque à anneau et flange face élevée classe 150 / 300 / 600

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
Lieu d'origine Chine
Nom de marque TOBO
Certification SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Numéro de modèle 31254 1.4547 254 OCM
Quantité de commande min 1 PC
Prix US $ 10 - 100 / Kilogram
Détails d'emballage Caisses ou palettes en bois navigables liées par une bande d'acier ou selon les exigences du client
Délai de livraison 30 jours après réception du paiement anticipé de 30% par T/T ou LC
Conditions de paiement L/C, T/T, Western Union
Capacité d'approvisionnement 50 tonnes métriques/tonnes métriques par mois
Détails sur le produit
Le type bride de plaque Surdose 9.5 à 219 mm
Note de classe 150 # ~ 2500 # Face à face RF (face surélevée); FF (face plate); RTJ (joint de type annulaire); RJ (face de joint annulaire) TG
Processus de fabrication Pousser, Presser, Forger, Couler, etc. Emballage Caisses en bois, palettes, sacs en nylon ou selon les exigences des clients
Nombre de pièces 1 pièces Délai de livraison 10-100 jours selon la quantité
Conditions de paiement L/C,T/T Expédition FOB Tianjin/Shanghai, CFR, CAF etc.
Application du projet Connexion de tuyauterie et de vannes Traitement de surface Des décoctions, 2B, non.4Je veux dire, BA, coiffure, miroir
Mettre en évidence

Flanche à anneau de plaque de face soulevée

,

Flange à anneau de plaque de classe 150

,

Asa B16.5 Flange à anneau en tôle
Laisser un message
Description de produit

L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique, d'un dispositif de détection de la pollution atmosphérique et d'un dispositif de détection de la pollution atmosphérique.

Les spécifications

Taille:

DN de l' horaire ou comme vous l' avez demandé

Matériau:

Acier inoxydable

La norme:

Les États membres doivent veiller à ce que les normes de conformité de la présente directive soient conformes aux exigences énoncées à l'annexe II.

Le lieu d'origine:

Shanghai, Chine (continent)

Numéro de modèle:

Flanche forgée

Standard ou non standard:

La norme

Nom du produit:

L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique, d'un dispositif de détection de la pollution atmosphérique et d'un dispositif de détection de la pollution atmosphérique.

Le type:

Flanche forgée

Traitement de surface:

Des décoctions, 2B, non.4Je veux dire, BA, coiffure, miroir

Technique:

RTE

Applications:

Application: moteur, construction, pétrole, médecine, nourriture...

Définition commerciale:

Les prix à l'exportation sont les suivants:

Variété de taille:

OD 9,5 à 219 mm WT 0,25 à 3 mm

Pour les pièces détachées:

500 kg ou plus

échantillon:

Oui, gratuit pour les clients fréquents.
Emballage et livraison

Détails de l' emballage:

1. Palette en bois
2. sac tissé anti-humidité
3. selon les besoins

Détails de livraison:

7 à 10 jours, selon la quantité finale

Dimensions de la bride et masses approximatives
L'équipement doit être équipé d'un dispositif d'échange de données.
ø D b g - Je suis désolé. Je K Des trous Je... Un kilo.
Une demi-pouce. 88,9 11,1 34,9 30,2 22,3 60,3 4 15,9 0,400
3/4" 98,4 12,7 42,9 38,1 27,7 69,8 4 15,9 0,700
1 pouce 107,9 14,3 50,8 49,2 34,5 79,4 4 15,9 0,800
1 1/4 " 117,5 15,9 63,5 58,8 43,2 88,9 4 15,9 1,100
Un pouce et demi 127,0 17,5 73,0 65,1 49,5 98,4 4 15,9 1,400
2 " 152,4 19,0 92,1 77,8 62,0 120,6 4 19,0 2,200
Deux pouces et demi. 177,8 22,2 104,8 90,5 74,7 139,7 4 19,0 3,600
3 pouces 190,5 23,8 127,0 107,9 90,7 152,4 4 19,0 4,100
3 pouces et demi. 215,9 23,8 139,7 122,2 103,4 177,8 8 19,0 5,200
4 pouces 228,6 23,8 157,2 134,9 116,1 190,5 8 19,0 5,600
5 pouces 254,0 23,8 185,7 163,6 143,8 215,9 8 22,2 6,300
6 pouces 279,4 25,4 215,9 192,1 170,7 241,3 8 22,2 7,500
8 pouces 342,9 28,6 269,9 246,1 221,5 298,4 8 22,2 12,600
10 pouces 406,4 30,2 323,8 304,8 276,3 361,9 12 25,4 18,500
12 pouces 482,6 31,7 381,0 365,1 327,1 431,8 12 25,5 28,000
14 pouces 533,4 34,9 412,7 400,0 359,1 476,2 12 28,6 36,000
16 pouces 596,9 36,5 469,9 457,2 410,5 539,7 16 28,6 46,000
18 pouces 635,0 39,7 533,4 504,8 461,8 577,8 16 31,7 50,000
20 pouces 698,5 42,9 584,2 558,8 513,1 635,0 20 31,7 64,000
22 pouces 749,3 46,0 641,2 609,6 564,4 692,1 20 34,9 72,000
24 pouces 812,8 47,6 692,1 663,6 615,9 749,3 20 34,9 89,000
Le numéro d'immatriculation
1Les brides de la classe 150 à l'exception des joints de la hanche seront équipées d'une face surélevée de 0,06 (1,6 mm), qui est comprise dans l'épaisseur (C) et la longueur à travers le centre (Y1) (Y3).
2. Pour les brides à tringles, filetées, soudés à la prise et jointes à la cheville, les moyeux peuvent être formés verticalement de la base vers le haut ou coniques dans les limites de 7 degrés.
3. Les brides verticales peuvent être fabriquées avec ou sans moyeu, avec ou sans le même moyeu que celui utilisé pour les brides coulissantes.
4La surface du joint et le dos (surface de roulement pour boulonnage) sont parallèles à 1 degré.sans réduction de l'épaisseur (C).
5La profondeur de prise (D) est couverte par l'ANSI B 16.5 uniquement dans les tailles jusqu'à 3 pouces, plus de 3 pouces est à la discrétion du fabricant.
L'équipement doit être équipé d'un dispositif d'échange de données.
ø D b g - Je suis désolé. Je K Des trous Je... Un kilo.
Une demi-pouce. 95,6 14,3 34,9 38,1 22,3 66,7 4 15,9 0,700
3/4" 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1,100
1 pouce 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1,400
1 1/4 " 133,3 19,0 63,5 63,5 43,2 98,4 4 19,0 1,800
Un pouce et demi 155,6 20,6 73,0 69,8 49,5 114,3 4 22,2 2,600
2 " 165,1 22,2 92,1 84,1 62,0 127,0 8 19,0 3,400
Deux pouces et demi. 190,5 25,4 104,8 100,0 74,7 149,2 8 22,2 4,400
3 pouces 209,5 28,6 127,0 117,5 90,7 168,3 8 22,2 6,100
3 pouces et demi. 228,6 30,2 139,7 133,3 103,4 184,1 8 22,2 7,500
4 pouces 254,0 31,7 157,2 146,0 116,1 200,0 8 22,2 10,100
5 pouces 279,4 34,9 185,7 177,8 143,8 234,9 8 22,2 12,500
6 pouces 317,5 36,5 215,9 206,4 170,7 269,9 12 22,2 14,100
8 pouces 381,0 41,3 269,9 260,3 221,5 330,2 12 25,4 24,800
10 pouces 444,5 47,6 323,8 320,7 276,3 387,3 16 28,6 37,100
12 pouces 520,7 50,8 381,0 374,6 327,1 450,8 16 31,7 50,000
14 pouces 584,2 54,0 412,7 425,4 359,1 514,3 20 31,7 70,000
16 pouces 647,7 57,1 469,9 482,6 410,5 571,5 20 34,9 90,000
18 pouces 711,2 60,3 533,4 533,4 461,8 628,6 24 34,9 112,000
20 pouces 774,7 63,5 584,2 584,2 513,1 685,8 24 34,9 133,000
22 pouces 838,2 66,7 641,2 641,2 564,4 742,9 24 41,3 197,000
24 pouces 914,4 69,8 692,1 701,7 615,9 812,8 24 41,3 208,000
Le numéro d'immatriculation
1Les brides de la classe 300, à l'exception des joints de la hanche, seront équipées d'une face surélevée de 0,06 (1,6 mm), qui est comprise dans “Épaisseur” (C) et “Longueur à travers le centre” (Y1), (Y3).
2. Pour les brides à tringles, filetées, soudés à la prise et jointes à la cheville, les moyeux peuvent être formés verticalement de la base vers le haut ou coniques dans les limites de 7 degrés.
3. Les brides verticales peuvent être fabriquées avec ou sans moyeu, avec ou sans le même moyeu que celui utilisé pour les brides coulissantes.
4La surface du joint et le dos (surface de roulement pour boulonnage) sont parallèles à 1 degré.sans réduction de l'épaisseur (C).
5La profondeur de prise (D) est couverte par l'ANSI B 16.5 uniquement dans les tailles jusqu'à 3 pouces, plus de 3 pouces est à la discrétion du fabricant.
L'équipement doit être équipé d'un dispositif d'étanchéité à l'air comprimé.
ø D b g - Je suis désolé. Je K Des trous Je... Un kilo.
Une demi-pouce. 95,2 14,3 34,9 38,1 22,3 66,7 4 15,9 0,800
3/4" 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1,400
1 pouce 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1,600
1 1/4 " 133,3 20,6 63,5 63,5 43,2 98,4 4 19,0 2,100
Un pouce et demi 155,6 22,2 73,0 69,8 49,5 114,3 4 22,2 3,100
2 " 165,1 25,4 92,1 84,1 62,0 127,0 8 19,0 3,700
Deux pouces et demi. 190,5 28,6 104,8 100,0 74,7 149,2 8 22,2 5,400
3 pouces 209,5 31,7 127,0 117,5 90,7 168,3 8 22,2 7,300
3 pouces et demi. 228,6 34,9 139,7 133,3 103,4 184,1 8 25,4 8,900
4 pouces 273,0 38,1 157,2 152,4 116,1 215,9 8 25,4 11,800
5 pouces 330,2 44,4 185,7 188,9 143,8 266,7 8 28,6 24,500
6 pouces 355,6 47,6 215,9 222,2 170,7 292,1 12 28,6 29,500
8 pouces 419,1 55,6 269,9 273,0 221,5 349,2 12 31,7 43,000
10 pouces 508,0 63,5 323,8 342,8 276,3 431,8 16 34,9 70,000
12 pouces 558,8 66,7 381,0 400,0 327,1 488,9 20 34,9 86,000
14 pouces 603,2 69,8 412,7 431,8 359,1 527,0 20 38,1 100,000
16 pouces 685,8 76,2 469,9 495,3 410,5 603,2 20 41,3 142,000
18 pouces 742,9 82,5 533,4 546,1 461,8 654,0 20 44,4 175,000
20 pouces 812,8 88,9 584,2 609,6 513,1 723,9 24 44,4 232,000
22 pouces 869,9 95,2 641,2 666,7 564,4 777,9 24 47,6 292,000
24 pouces 939,8 101,6 692,1 717,5 615,9 838,2 24 50,8 330,000
Le numéro d'immatriculation
1Les brides de la classe 600, à l'exception des joints de la hanche, seront équipées d'une face surélevée de 0,25 (6,35 mm), qui n'est pas comprise dans “Épaisseur” (C) et “Longueur à travers le centre” (Y1), (Y3).
2. Pour les brides à tringles, filetées, soudés à la prise et jointes à la cheville, les moyeux peuvent être formés verticalement de la base vers le haut ou coniques dans les limites de 7 degrés.
3. Les brides verticales peuvent être fabriquées avec ou sans moyeu, avec ou sans le même moyeu que celui utilisé pour les brides coulissantes.
4La surface du joint et le dos (surface de roulement pour boulonnage) sont parallèles à 1 degré.sans réduction de l'épaisseur (C).
5Les dimensions des tailles 1/2 à 3 1/2 sont les mêmes que pour les brides de classe 400.
6La profondeur de prise (D) est couverte par l'ANSI B 16.5 uniquement dans les tailles jusqu'à 3 pouces, plus de 3 pouces est à la discrétion du fabricant.
Capacité de production et détails des achats
1. Dimension de la bride d'alimentation DN15 - DN2000 (1/2 " - 80 "), bride forgée.
2. Matériau acier au carbone: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn etc.
3. Matériau en acier inoxydable: ASTM A182 F304, F304L, F316, F316L, F321 etc.
4. Flanges anti-rouille: huile anti-rouille, peinture noire, revêtement de peinture jaune, galvanisé à chaud, galvanisé à froid, etc.
5. Production mensuelle: 3000 tonnes par mois.
6. Conditions de livraison: CIF, CFR, FOB, EXW.
7. Conditions de paiement: virement bancaire (T/T), L/C irrévocable à vue, etc.
8. Quantité minimale de commande: 1 tonne ou 100 pièces.
9. Garantie de la qualité: certificat EN10204 3.1, certificat d'usine, inspection par un tiers, service de remplacement gratuit.
