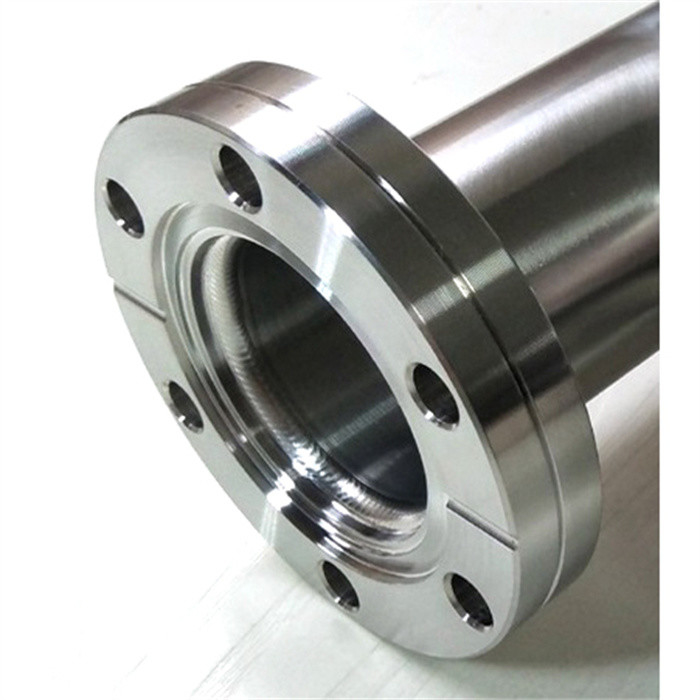

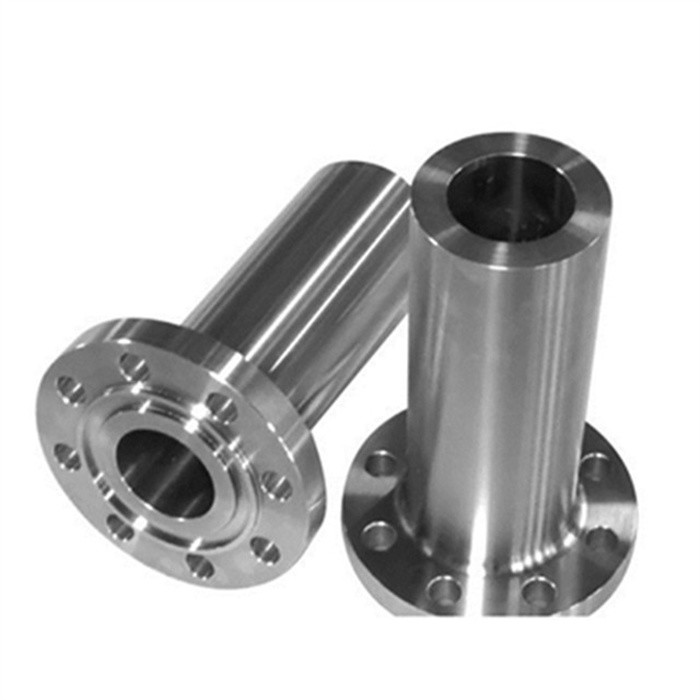

Bride d'expansion à face surélevée ANSI classe 600 2 pouces ASTM A182 F904L ruban

Détails rapides

Qu'est-ce qu'une bride d'expansion

Une bride d'expansion, abrégée en EXPF, est similaire à uncollerette à soudermais avec le moyeu s'étendant à une taille plus grande (une ou deux tailles).Si vous avez un espace limité ou si vous avez juste besoin de vous connecter à un plus grandtuyautaille, il fournit un moyen pratique pour l'équipement,pompesetvannes.Il peut remplacer l'utilisation d'une bride et d'un réducteur.Les pressions nominales et les dimensions sont conformes à la norme ANSI/ASME B16.5.Cettebridea unface surélevée.

SPÉCIFICATIONS STANDARD DE LA BRIDE D'EXTENSION

Taper:Bride d'expansion

Taille:½” (15 NB) à 48″ (1200NB)

Classer:150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, Norme DIN ND-6,10, 16, 25, 40 Etc.

VACARME:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673

BS :BS4504, BS4504, BS1560, BS10

Informer:SORF, WNRF, BLRF, SWRF, joint LAP, fileté, réducteur, spectacle, etc.

Standard:ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, GOST-12820

Revêtement/Traitement de surface :Peinture antirouille, peinture noire à l'huile, jaune transparente, zinguée, galvanisée à froid et à chaud

Type de connexion:Joint de type annulaire, face à recouvrement, face surélevée, face plate, grand mâle-femelle, petit mâle-femelle, grand, languette et rainure, petite languette et rainure

Type de face de bride :Face plate (FF), face surélevée (RF), joint annulaire (RJT)

Dimensions:ANSI B16.5, ANSI B16.47 séries A et B, MSS SP44, ASA, API-605, AWWA, dessins personnalisés

Emballage:Pas de fumigation ou de fumigation contreplaqué/palette ou caisse en bois

Utilisation/Applications :Champ pétrolifère, offshore, système d'eau, construction navale, gaz naturel, énergie électrique, projets de canalisations, etc.

MATÉRIAUX, NORMES ET CLASSES DE BRIDE D'EXTENSION

Bride d'expansion en acier inoxydable :ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Bride d'expansion en acier duplex :ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Bride d'expansion super duplex :ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Bride d'expansion en alliages de nickel :ASTM SB564, SB160, SB472, SB162 – Nickel 200 (UNS No. N02200), Nickel 201 (UNS No. N02201), Monel 400 (UNS No. N04400), Monel 500 (UNS No. N05500), Inconel 800 (UNS No. N05500) .N08800), Inconel 825 (UNS No. N08825), Inconel 600 (UNS No. N06600), Inconel 625 (UNS No. N06625), Inconel 601 (UNS No. N06601), Hastelloy C 276 (UNS No. N10276), Alliage 20 (N° UNS N08020)

Bride d'expansion en alliages de cuivre :ASTM SB 61 , SB62 , SB151 , SB152 – UNS n° C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), UNS n° C 10100, 10200, 10300, 10800, 12000, 12200

Bride d'expansion d'alliages :ALLIAGE 20, ALLIAGE C, ALLIAGE C276, ALLIAGE B2

Bride d'expansion en acier à basse température :ASTM A350 LF2, LF3, LF6

Bride d'expansion à haut rendement :ASTM A694 F42, F52, F60, F65, F70

Bride d'expansion en acier au carbone :ASTM / ASME A/SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706

Bride d'expansion en acier allié :ASTM/ASME A/SA 182 et A 387 F1, F5, F9, F11, F12, F22, F91

Dimensions

Emballage des brides d'expansion

Les brides d'expansion sont emballées individuellement dans un sac en plastique, dix pièces enveloppées d'un matériau imperméable à l'eau, regroupées avec une corde en nylon.Des étiquettes claires sont étiquetées à l'extérieur de l'emballage pour une identification facile de la quantité et de l'ID du produit. Un grand soin est apporté pendant le fonctionnement et le transport.

Prévenir tout dommage.
Pendant le transport, les articles sont étiquetés, emballés dans des sacs en plastique et fermés dans des boîtes en carton ou des caisses en bois en état de navigabilité.

Caisse en contreplaqué, palette et selon les exigences du client
