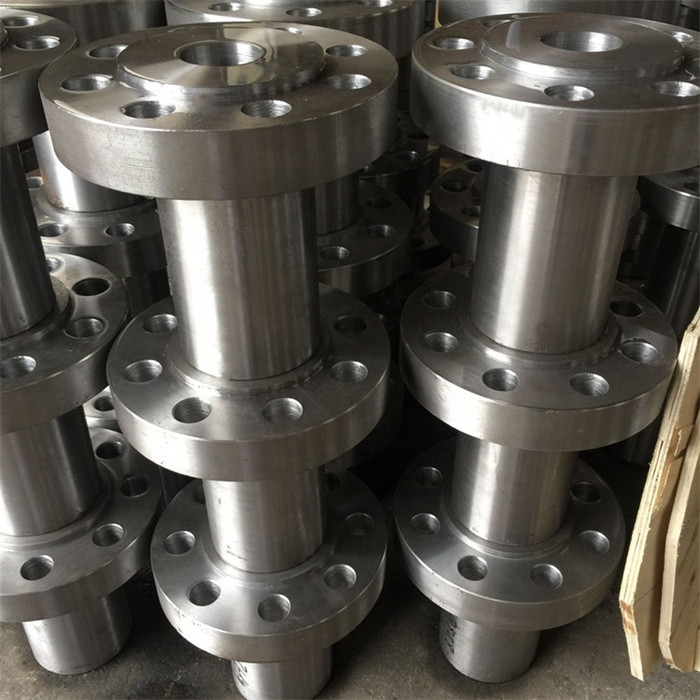

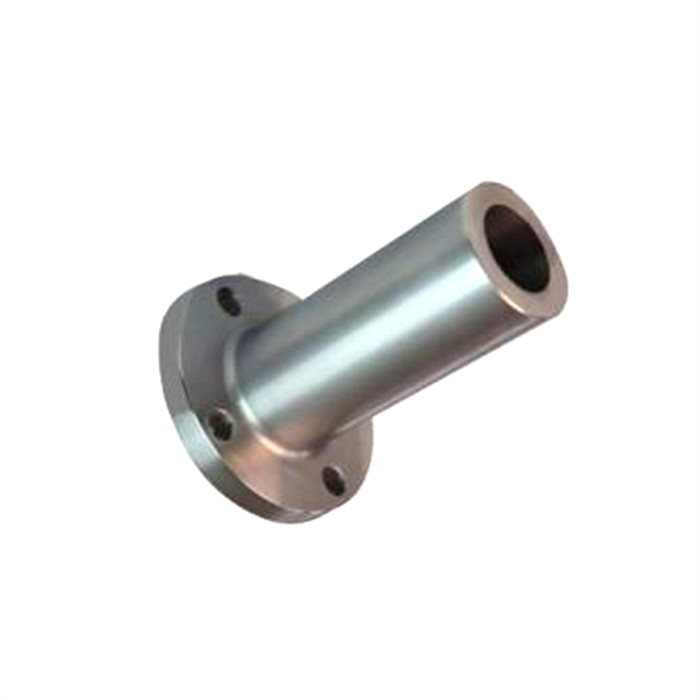

BRIDE MFM, TAILLE DE LWN D'ASTM A105 : 5" - 1500#, SCH.160, CS, ASTM A182 F1

Brides en acier allié F1 A182est un acier allié formulé pour le formage primaire en produits corroyés.Ses propriétés spécifiées sont appropriées pour l'état recuit.F1 est la désignation ASTM pour ce matériau et son numéro UNS est K12822.

A182 F1 Cl2 Brides de tuyaua une très faible conductivité électrique parmi les aciers alliés corroyés de la même catégorie.De plus, il a une énergie intrinsèque et un coût de base modérément faibles.
Matériau A182 F1est une spécification de matériau de forgeage pour le grade F1acier alliéet il est utilisé pour la fabrication de pièces forgées nues ou de produits forgés et usinés pour des applications impliquant un service à haute température.
Bride en tôle d'acier F1est souvent une solution rentable, lorsque les faces surélevées et les moyeux ne sont pas nécessaires et pour les applications sans ou à faible pression à température ambiante.


Brides à recouvrement ASTM A182 F1est un dispositif en deux pièces qui ressemble beaucoup à une bride à collerette à souder, mais aussi à une bride amovible à enfiler.Il a l'avantage de pivoter autour de l'embout et de la tuyauterie.

Brides aveugles ASTM A182 Gr F1est un disque solide utilisé pour bloquer un pipeline ou pour créer un arrêt.Il est similaire à une bride ordinaire, il a des trous de montage autour du périmètre et les bagues d'étanchéité du joint sont usinées dans la surface de contact.

Brides Filetées A182 Gr F1sont largement demandés et sont également connus sous le nom de bride vissée, et il a un filetage à l'intérieur de l'alésage de la bride qui s'adapte sur le tuyau avec un filetage mâle correspondant sur le tuyau.

Brides à souder à emboîtement A182 Grade F1ont été initialement développés pour être utilisés sur des tuyauteries haute pression de petite taille.Leur résistance statique est égale à celle des brides Slip On, mais leur résistance à la fatigue est supérieure de 50 % à celle des brides Slip On à double soudure.

SA 182 Gr F1 Glisser sur les bridessont également appelés bride SO.C'est une bride qui glisse sur le tuyau avec une conception interne légèrement plus grande que le tuyau.

Brides forgées SA182 F1sont utilisés comme élément de liaison pour créer un réseau de tuyauterie pour les cylindres, vannes, pompes et autres appareils.Incorporation de deux sections différentes de la machinerie.Afin de rendre la structure plus solide, il devrait s'agir d'une fixation d'un cadre.

SA 182 Gr F1 Glisser sur l'analyse des propriétés mécaniques de la bride

Résistance à la traction	Limite d'élasticité (0,2 % de décalage)	Élongation
275	485	20 %



Tableau de composition chimique de la bride aveugle A182 F1 Cl2

Noter	C	Mn	Si	P	S	Cr	mois
Acier allié F1	0,15 maximum	0,3-0,6	0,5	0,03	0,03	4-6	0,44-0,65

Équivalent des brides ASTM A182 Gr F1

LA NORME	UNS	DIN WERKSTOFF NR.	VACARME
Alliage F1	K12822	1.5415	15M03



Tableau des spécifications des matériaux des brides ASTM A182 Gr F1

Caractéristiques	ASTM A182 / ASME SA182
Taille	1/2″ (15 NB) à 48″ (1200NB)
Normes	ANSI/ASME B16.5, B 16.47 séries A et B, B16.48, BS4504, BS 10, EN-1092, DIN, etc.
Classe / Pression	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 etc.
Standard	Brides ANSI, brides ASME, brides BS, brides DIN, brides EN, etc.



Pression nominale des brides ASTM A182 Gr F1

Température °F	Classe 900	Classe 150	Classe 600	Classe 400	Classe 1500	Classe 300	Classe 2500
-20 à 100	2085	265	1390	925	3470	695	5785
200	2035	260	1360	905	3395	680	5660
300	1955	230	1305	870	3260	655	5435
400	1920	200	1280	855	3200	640	5330
500	1865	170	1245	830	3105	620	5180
600	1815	140	1210	805	3025	605	5040
650	1765	125	1175	785	2940	590	4905
700	1705	110	1135	755	2840	570	4730
750	1595	95	1065	710	2660	530	4430
800	1525	80	1015	675	2540	510	4230
850	1460	65	975	650	2435	485	4060
900	1350	50	900	600	2245	450	3745
950	845	35	560	375	1405	280	2345
1000	495	20	330	220	825	165	1370



Tableau des poids des brides à collerette à souder A182 F1 Cl2

Tuyau Normal Diam.		Bride extérieure	Merci.De bride min	Diam.du moyeu	Diamètre de la face surélevée	Longueur Moyeu.Y	Longueur du filetage	Diam.du cercle de boulons	Diam.des trous de boulon	Nombre de boulons	Diam.de boulons (pouce)	KG	KG
pouce	dn	O	C	X	g	Oui	J	avant JC	BH	NE	BD
1/2"	15	89,00	11h20	30.20	35.10	15h70	15h70	60,50	15.80	4	1/2"	0,4	0,9
3/4"	20	98,50	12.70	38.10	42,90	15h70	15h70	69,90	15.80	4	1/2"	0,7	1.5
1"	25	108.00	14h20	49.30	50,80	17h50	17h50	79.30	15.80	4	1/2"	0,8	1.8
1-1/4"	32	117,50	15h70	58,70	63,50	20.60	20.60	88,90	15.80	4	1/2"	1.2	2.6
1-1/2"	40	127,00	17h50	65,00	73,20	22h40	22h40	98,60	15.80	4	1/2"	1.5	3.3
2"	50	152,50	19.10	77,70	91,90	25h40	25h40	120,70	19.10	4	5/8"	2.3	5.1
2-1/2"	65	178,00	22h40	90,40	104,60	28h40	28h40	139,70	19.10	4	5/8"	3.7	8.1
3"	80	190,50	23,90	108.00	127,00	30.20	30.20	152,40	19.10	4	5/8"	4.1	9
3-1/2"	90	216,00	23,90	122,20	139,70	31,80	31,80	177,80	19.10	8	5/8"	5.1	11.2
4"	100	228,50	23,90	134,90	157,20	33h30	33h30	190,50	19.10	8	5/8"	5.9	13
5"	125	254,00	23,90	163,60	185,70	36,60	36,60	215,90	22h40	8	3/4"	sept	15.4
6"	150	279,50	25h40	192,00	215,90	39,60	39,60	241,30	22h40	8	3/4"	8.4	18.5
8"	200	343,00	28h40	246.10	269,70	44,50	44,50	298,50	22h40	8	3/4"	13	28.6
dix"	250	406,50	30.20	304,80	323,90	49.30	49.30	362,00	25h40	12	7/8"	18	39,5
12"	300	482,50	31,80	365,30	381,00	55,60	55,60	431,80	25h40	12	7/8"	29	64
14"	350	533,50	35.10	400.10	412,80	57.20	57.20	476,30	28,50	12	1"	39	86
16"	400	597,00	36,60	457,20	469,90	63,50	63,50	539,80	28,50	16	1"	47	103
18"	450	635,00	39,60	505,00	533,40	68.30	68.30	577,90	31,80	16	1 1/8"	57	126
20"	500	698,50	42,90	558,80	584,20	73,20	73,20	635,00	31,80	20	1 1/8"	76	167
24"	600	813,00	47,80	663,40	692.20	82,60	82,60	749.30	35.10	20	1 1/4"	97	214



Brides ASME SA182 F1 Cl2

Bride F1 A182



A182 F1 Cl2 Bride aveugle



Bride à enfiler ASTM A182 F1



Bride ASTM A182 Gr F1

Bride de plaque A182 Grade F1



Brides SA 182 Gr F1
