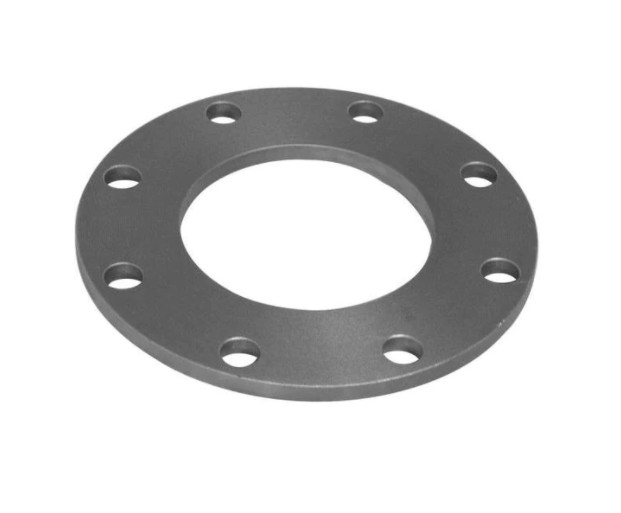

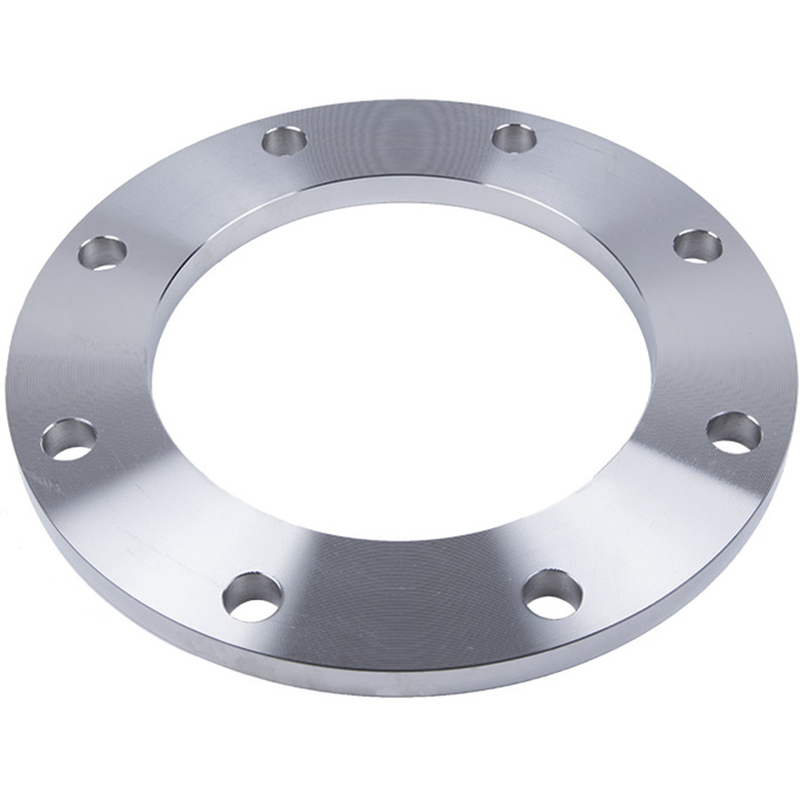

Bride de soudure plate de la classe 300Rf de 1 pouce d'acier inoxydable d'ASTM A 182

Des brides de tuyau sont fabriquées en tous les différents matériaux comme l'acier inoxydable, fonte, aluminium, laiton, bronze, etc. en plastique mais le matériel le plus utilisé est acier au carbone forgé et a usiné des surfaces.

En outre, brides, comme des garnitures et des tuyaux, pour des buts spécifiques parfois intérieurement équipés des couches de matériaux d'une qualité complètement différente comme brides elles-mêmes, qui sont « les brides rayées ».

Le matériel d'une bride, est fondamentalement placé pendant le choix du tuyau, dans la plupart des cas, une bride est du même matériel que le tuyau.

Toutes les brides, discutées cette chute de site Web sous les normes d'en ASTM d'ASME, sauf indication contraire. ASME B16.5 décrit des dimensions, des tolérances dimensionnelles etc. et ASTM les différentes qualités matérielles.

Les types de bride les plus utilisés sont :

Types communs de visages de bride de canalisation

Les brides fournissent les connexions nécessaires pour lier des canalisations. Les visages sont la surface de contact d'une bride. Différents types de visages de bride sont employés comme surfaces de contact pour poser le matériel de scellage de garniture. ASME B16.5 et B16.47 définissent de divers types de revêtements de bride, y compris le visage augmenté, le grand mâle et les revêtements femelles qui ont des dimensions identiques pour fournir un secteur de contact relativement grand. Les visages de bride doivent être assez lisses pour assurer un joint serré et étanche pour les brides boulonnées.

Connexions boulonnées de bride

Une connexion boulonnée de bride est une combinaison complexe de beaucoup de facteurs (bridez, boulons, garnitures, processus, température, pression, milieu). Tous ces divers éléments sont mis et dépendent en corrélation d'un un autre pour réaliser un résultat réussi.
La fiabilité du joint bridé dépend en critique du contrôle compétent du procédé de fabrication commun.

Quelques autres inconvénients des connexions de bride.

• Chaque connexion de bride peut couler (certains réclament qu'une connexion de bride n'est jamais de 100 pour cent de preuve de fuite).
• Les systèmes de tuyau à flasque ont besoin de beaucoup plus d'espace (pensez juste à un support de tuyau).
• L'isolation des systèmes de tuyau à flasque est plus chère (les chapeaux spéciaux de bride).

Naturellement, les connexions de bride ont de grands avantages ; quelques exemples.

• Une nouvelle ligne peut contenir les bobines multiples de tuyau et peut être fabriquée en atelier.
• Des bobines de ce tuyau peuvent être assemblées à l'usine sans nécessité d'être soudé.
• NDO (rayon X, essai hydraulique etc.) à l'usine n'est pas nécessaire, parce que ceci a été fait dans l'atelier.
• Le soufflage et la peinture à l'usine n'est pas nécessaire, parce que même ceci a été fait dans un atelier
  (peignez seulement les dommages pendant l'installation devrait être réparé).

Quelle est la différence entre un RTJ, FF, et le rf brident-ils sur des joints et des thermowells ?

Le visage augmenté, rf, est la connexion de processus standard sur nos joints et thermowells de tiers. Chacun des deux ont des options pour un type connexions de RTJ et de FF de bride. Le visage augmenté (rf) est le type le plus commun utilisé dans des applications d'usine de fabrication.
La surface de garniture de la bride est augmentée au-dessus du visage de cercle des boulons. Un joint de type anneau (RTJ) peut également avoir un visage augmenté de garniture avec la différence étant la cannelure d'anneau a usiné dans ce visage.
Cette cannelure adaptera à une garniture en acier d'anneau pour l'accouplement de bride. Le visage plat, FF, bride a une surface de garniture qui est dans le même avion que le visage de cercle des boulons.
Aucun de ces types de trois brides n'est interchangeable entre les types, c.-à-d. la bride de RTJ ne peut pas être jointe à une bride de rf.
