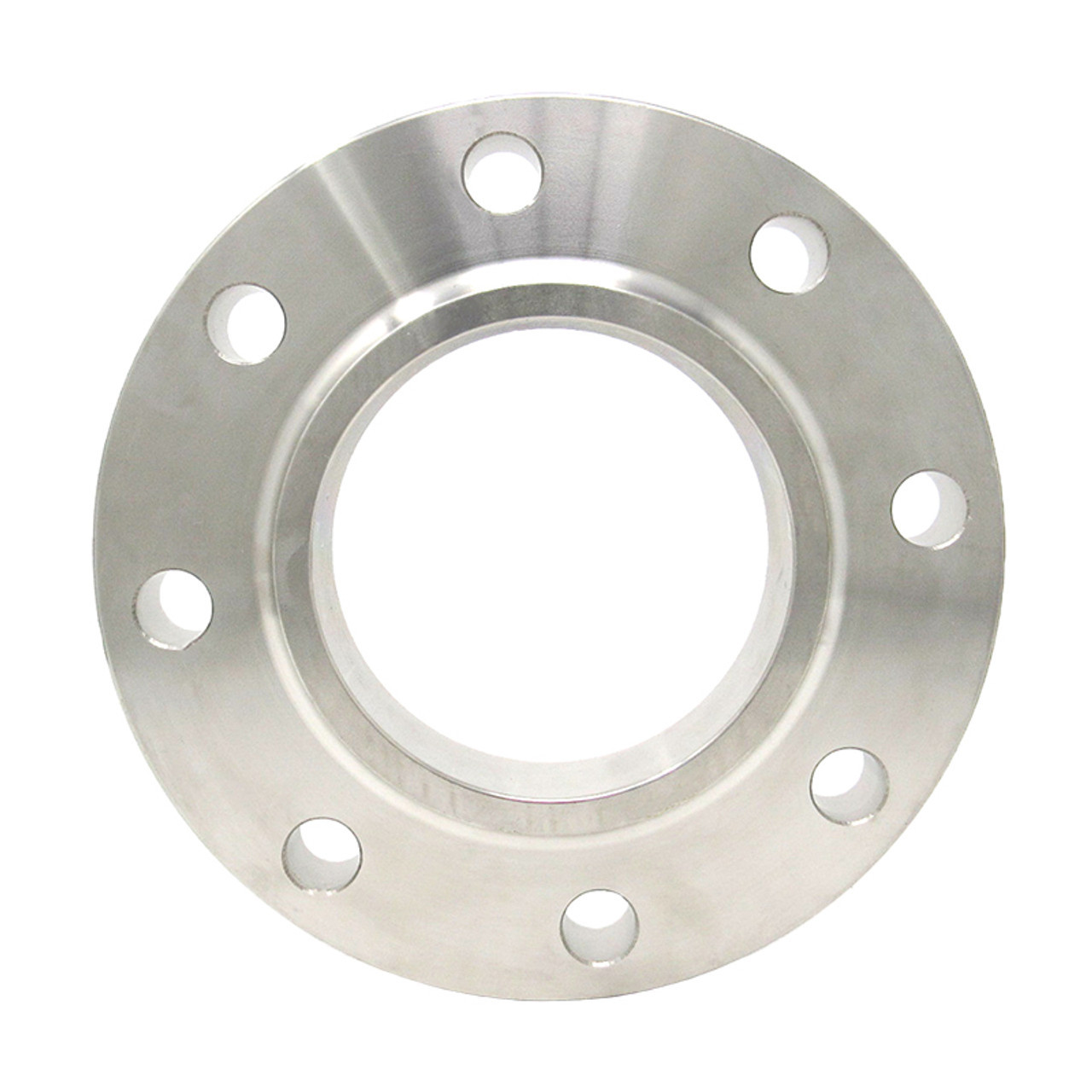

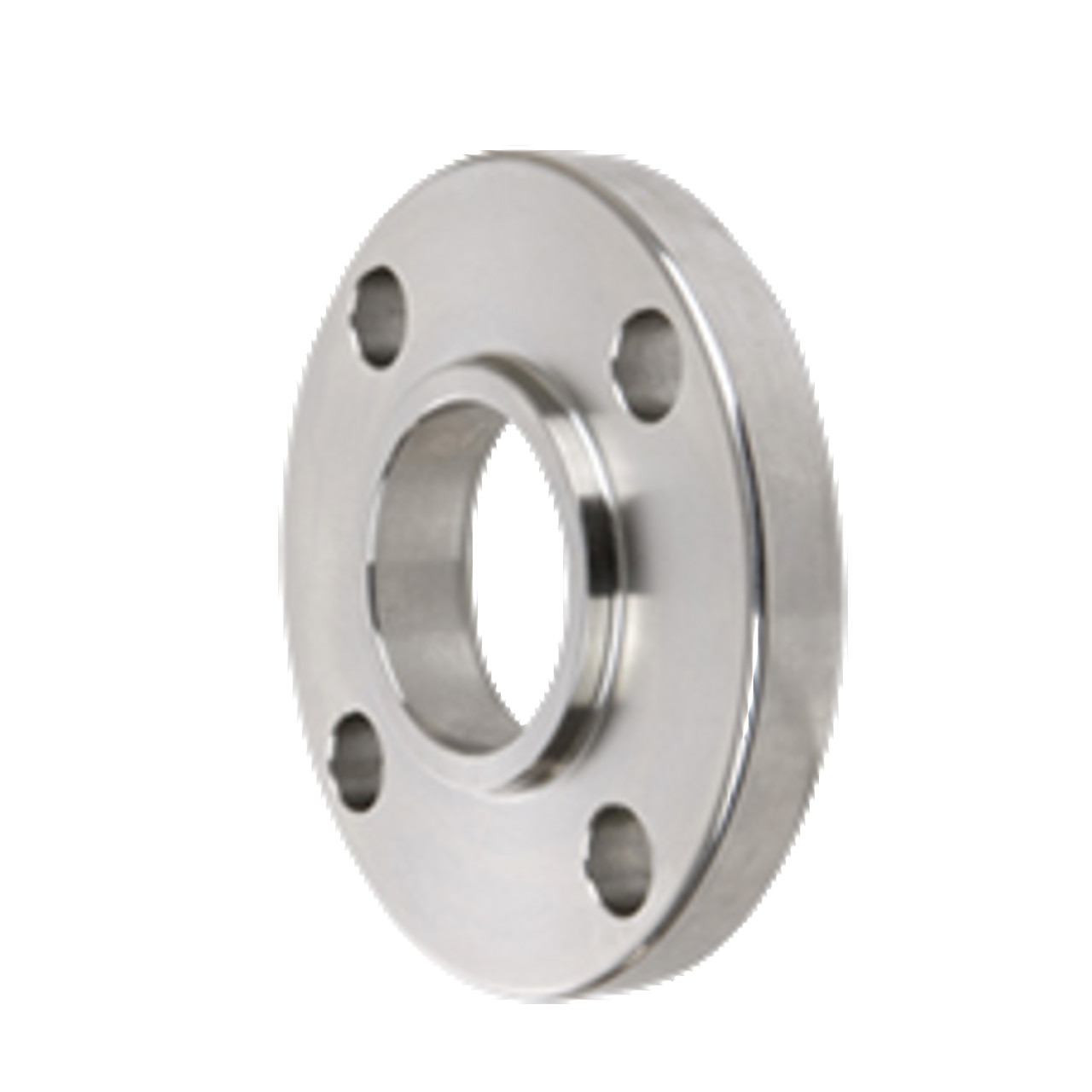

Asme S/B366 Uns N08825 Asme B16.5 600lb Sch160 Franges en acier inoxydable

Les brides générales

Une bride est une méthode de connexion de tuyaux, vannes, pompes et autres équipements pour former un système de tuyauterie.Les brides sont généralement soudées ou visséesLes joints à brides sont fabriqués en boulonnant deux brides avec un joint entre elles pour assurer un joint.

Les types de brides les plus utilisés sont:

Tous les types, à l'exception de la bride de la jambe, sont équipésune face de bride surélevée.

Matériaux pour les brides

Les flanges de tuyaux sont fabriquées dans tous les matériaux tels que l'acier inoxydable, le fonte, l'aluminium, le laiton, le bronze, le plastique, etc.mais le matériau le plus utilisé est l'acier au carbone forgé et a des surfaces usinées.

En outre, les brides, comme les raccords et les tuyaux, pour des usages spécifiques, parfois équipées à l'intérieur de couches de matériaux d'une qualité complètement différente de celle des brides elles-mêmes,qui sont des "flanches doublées".

Le matériau d'une bride, est essentiellement fixé lors du choix du tuyau, dans la plupart des cas, une bride est du même matériau que le tuyau.

Toutes les brides, dont il est question sur ce site, relèvent des normes ASME en ASTM, sauf indication contraire.et ASTM les différentes qualités des matériaux.

Dimensions des brides

Chaque bride ASME B16.5 a un certain nombre de dimensions standard. Si un dessinateur au Japon ou un préparateur de travail au Canada ou un installateur de tuyaux en Australie parle d'une bride de cou de soudage NPS 6, classe 150,L'annexe 40 de l'ASME B16.5, puis il passe sur la bride qui est montrée dans l'image ci-dessous.

Si la bride est commandée, le fournisseur veut connaître la qualité du matériau. Par exemple, ASTM A105 est une bride forgée en acier au carbone, tandis que A182 est une bride forgée en acier inoxydable.

Ainsi, dans un ordre correct pour un fournisseur, deux normes doivent être spécifiées.

Connexions à flanges boulonnées

Une connexion à flange boulonnée est une combinaison complexe de nombreux facteurs (flange, boulons, joints, processus, température, pression, milieu).Tous ces différents éléments sont interdépendants et dépendent les uns des autres pour obtenir un résultat positif.
La fiabilité de l'articulation à brides dépend essentiellement d'un contrôle compétent du processus de fabrication de l'articulation.

Quelques autres inconvénients des connexions de brides..

• Chaque connexion de bride peut fuir (certaines personnes prétendent qu'une connexion de bride n'est jamais à 100% à l'épreuve des fuites).
• Les systèmes de tuyauterie à brides nécessitent beaucoup plus d'espace (pensez à un support de tuyauterie).
• L'isolation des systèmes de tuyauterie à brides est plus coûteuse (couvercles de brides spéciaux).

Bien sûr, les connexions de brides ont de grands avantages; quelques exemples..

• Une nouvelle ligne peut contenir plusieurs bobines de tuyaux et peut être fabriquée en atelier.
• Ces bobines de tuyaux peuvent être assemblées dans l'usine sans avoir besoin d'être soudés.
• Il n'est pas nécessaire d'effectuer une ODN (rayons X, test hydraulique, etc.) dans l'usine, car cela a été fait dans l'atelier.
• Le soufflage et la peinture dans l'usine ne sont pas nécessaires, parce que même cela a été fait dans un atelier
  (seulement les dommages causés par la peinture lors de l'installation doivent être réparés).
