F304 F316L UNS 31803 A105 inoxydable/duplex/alliage/acier au carbone LJF Lap Joint Flange

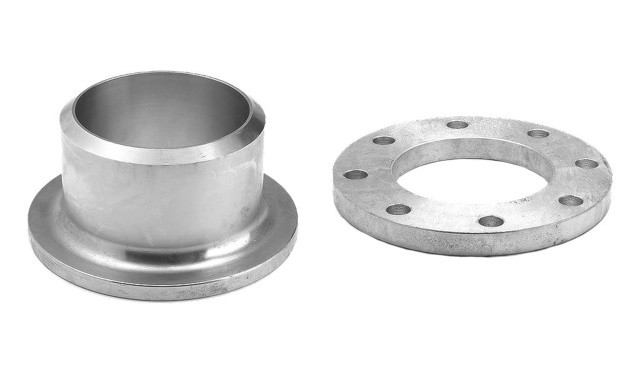

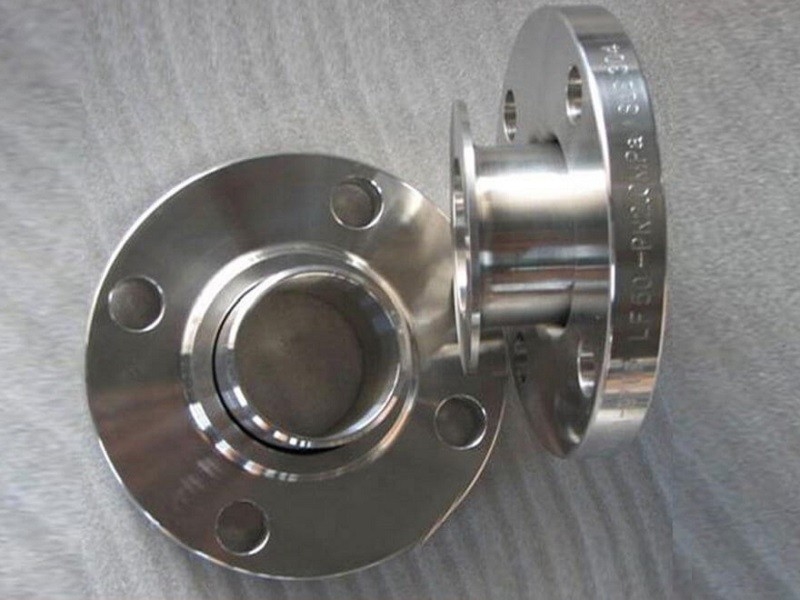

A assemblent la bride à clin exige deux éléments de tuyauterie pour chaque côté de la connexion à flasque, d'une extrémité de souche et d'une bride de soutien lâche. Les ajustements de soutien lâches de bride au-dessus du diamètre extérieur de l'extrémité de souche, qui bout-est soudée dans le tuyau. La bride de soutien n'est pas soudée dans le tuyau, et elle peut être tournée, qui est particulièrement utile quand il est nécessaire d'orienter des brides pendant la construction.

En outre, car la bride de soutien ne contacte pas le fluide de processus, il peut fait d'un matériel moins corrosif-résistant. Par exemple, si le processus est corrosif et exige du tuyau d'être d'acier inoxydable, comme dans ASTM A312 TP316L, alors extrémité de souche doit également être fait de solides solubles 316L ; cependant, la bride de soutien peut être faite de l'ASTM meilleur marché A105.

Cette méthode de joindre n'est pas aussi robuste comme bride de cou de soudure mais est supérieure à la soudure vissé, de prise, et au glissement sur des connexions ; cependant, il est plus cher de s'exécuter, parce qu'elle exigent une plein-pénétration soudée bout à bout et exigent deux composants.

ANSI/ASME B16.5 Lap Joint Flange Specification

Acier inoxydable Lap Joint Flanges :
ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L

Duplex et acier duplex superbe Lap Joint Flanges :
ASTM/ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61

Acier au carbone Lap Joint Flanges :
ASTM/ASME A/SA 105 ASTM/ASME A 350, ASTM A 181 SI 2/A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F706

Acier au carbone Lap Joint Flanges de basse température : ASTM A350, LF2, LF3

Acier allié Lap Joint Flanges :
ASTM/ASME A/SA 182 ET A 387 F1, F5, F9, F11, F12, F22, F91

Acier Lap Joint Flanges d'alliage de cuivre : SB d'ASTM 61, SB62, SB151, no. de SB152 UNS C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), no. C 10100, 10200, 10300, 10800, 12000, 12200 d'UNS

Alliage de nickel Lap Joint Flanges :
ASTM SB564, SB160, SB472, SB162 nickellent 200 (no. N02200 d'UNS), nickellent 201 (no. N02201 d'UNS), Monel 400 no. N04400), Monel 500 no. N05500), Inconel 800 no. N08800), Inconel 825 no. N08825), Inconel 600 no. N06600), Inconel 625 no. N06625), Inconel 601 no. N06601), Hastelloy C 276 (no. N10276 (d'UNS (d'UNS (d'UNS (d'UNS (d'UNS (d'UNS (d'UNS d'UNS), allient 20 (no. N08020 d'UNS)
