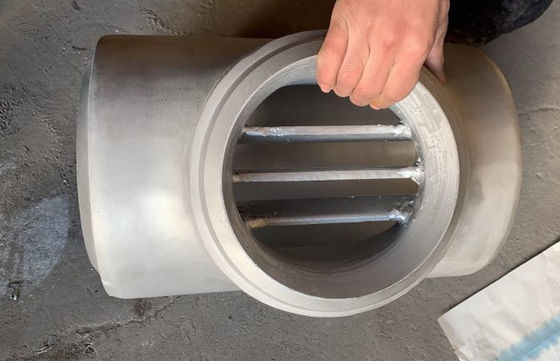

PIÈCE EN T BARRÉE ASTM A815 UNS S31803 DN200 SCH40S

PIÈCE EN T BARRÉE ASTM A815 WP UNS S31803 DN200 SCH40S

Les fins de toutes les garnitures soudées bout à bout sont taillées, dépassant l'épaisseur de paroi 4 millimètres pour l'acier inoxydable austénitique, ou 5 millimètres pour l'acier inoxydable de ferrite. La forme du biseau selon l'épaisseur de paroi réelle. Ce les extrémités biseautées sont nécessaires pour pouvoir faire un « soudé bout à bout ».

Biseau de soudure acc.to ASME/norme ANSI B16.9 et ASME/norme ANSI B16.28

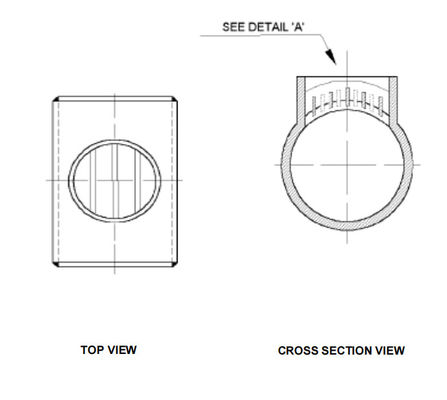

Considérations de conception pour la pièce en t barrée

La pièce en t barrée sera employée quand il y a une condition pour pigging. Ainsi, plusieurs de ses applications peuvent être trouvées dans la canalisation ou dans le domaine sous-marin.

Les plats de barre qui ont soudé intérieurement à la branche sont d'éviter le porc de la direction changeante ou se coincer au débouché de branche.

La conception des plats de barre doit être dans la quantité suffisante, épaisseur et en juste proportion espacé pour assurer la douceur pour que le porc coure le tuyau principal, et en même temps en n'affectant pas l'écoulement qui a été censé pour traverser la branche. La pratique normale est de s'assurer que l'ouverture dans la canalisation de branche après barres guidées n'est pas plus de 40% du domaine principal de canalisation.

La taille des barres dans la connexion de branche doit être assez petite pour ne pas limiter l'écoulement mais assez grand pour soutenir la pression de l'écoulement.

Pour assurer la douceur, les plats de barre doivent être un morcellement pour adapter à la courbure de branche. Tous les tranchants, éclaboussures et burs sont exigés pour être enlevés. Cette douceur du processus pigging est importante pour protéger le capteur du porc contre des dommages.

Référez-vous à Shell DEP 31.40.10.13 - le schéma 4 de GEN ci-dessus ; la quantité des plats de barre commencent par deux (2) morceaux et augmentations comme identification de l'augmentation de branche.

Les plats de barre idéalement seront équidistants.

Pour une plus grande pièce en t (taille 14 pouces et ci-dessus), il y aura un plat de pont au milieu pour soutenir la rigidité de barre quand obtenant frappé par le porc.

Le matériel des plats de barre utilisés généralement les mêmes que le matériel de pièce en t pour la soudabilité.

La technique normalisée est d'éviter la soudure du guide que les barres directement sur le haut-effort ont concentré des secteurs du cou d'extrusion. Des extrémités de barre doivent être usinées pour adapter la branche.

Des réparations de soudure sur le métal de base est interdites.

TRESSÉ PIQUE LE MATÉRIEL ET LES CATÉGORIES :

Pièces en t barrées d'acier inoxydable :

ASTM A403 wp 304/304L/304H/316/316L/317/317L/321/310/347/904L

Pièces en t barrées par acier au carbone :

ASTM A234 WPB/A420 WPL3/A420 WPL6/MSS-SP-75 WPHY 42/46/52/56/60/65/70

L'acier allié a barré des pièces en t :

ASTM A234 WP1/WP5/WP9/WP11/WP22/WP91

L'alliage de nickel a barré des pièces en t :

SB d'ASTM/ASME 336 UNS 2200 (nickel 200), UNS 2201 (nickel 201), UNS 4400 (Monel 400), UNS 8020 (alliage 20/20 CB 3, UNS 8825 Inconel (825), UNS 6600 (Inconel 600), UNS 6601 (Inconel 601), UNS 6625 (Inconel 625), UNS 10276 (Hastelloy C 276)

Le duplex et l'acier duplex superbe ont barré des pièces en t :

ASTM A815, ASME SA815 UNS NON S31803, S32205. No. 1,4462 de Werkstoff
