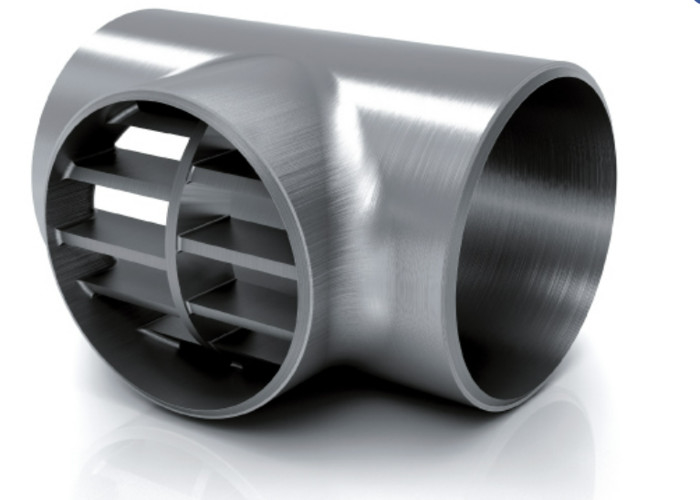

Une pièce en t barrée est une pièce en t ou n'importe quel montage avec une branche utilisée dans les canalisations qui pigged et a une barre de restriction a soudé empêcher intérieurement le porc de voyager en bas d'une connexion de branche.

Considérations de conception pour la pièce en t barrée

La pièce en t barrée sera employée quand il y a une condition pour pigging. Ainsi, plusieurs de ses applications peuvent être trouvées dans la canalisation ou dans le domaine sous-marin.

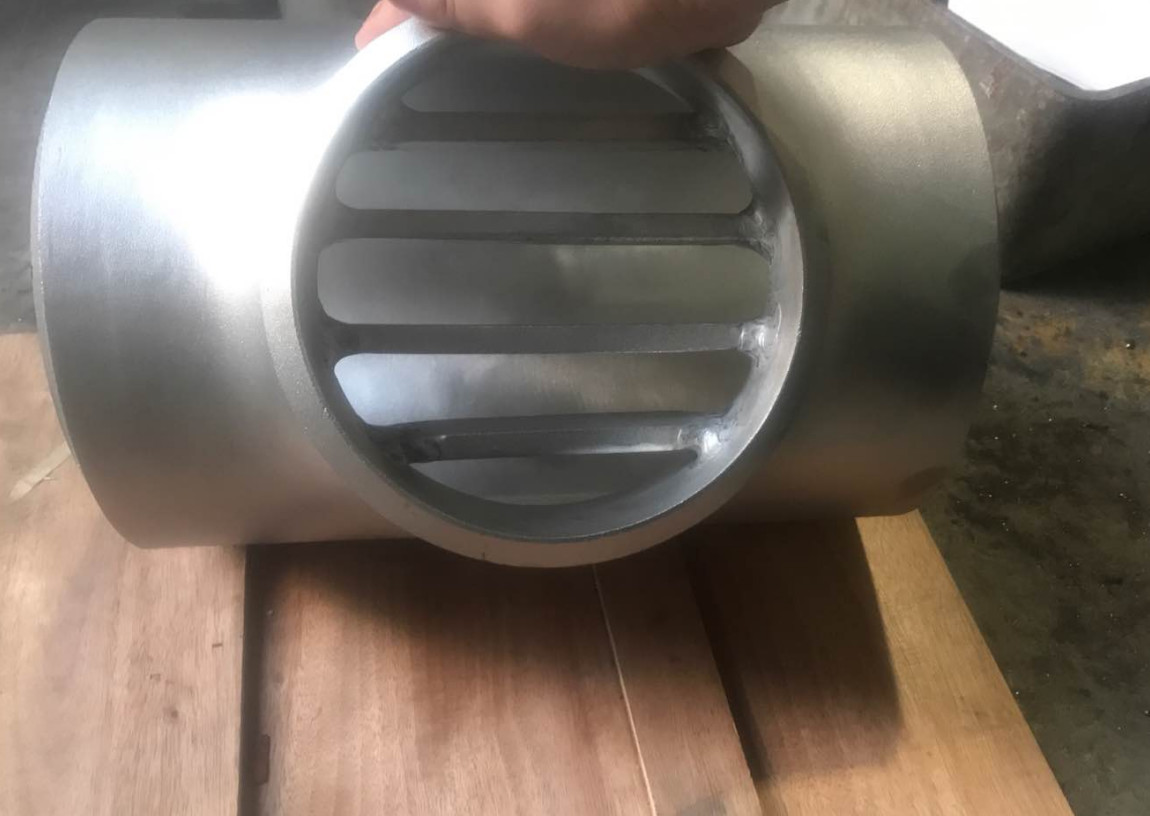

Les plats de barre qui ont soudé intérieurement à la branche sont d'éviter le porc de la direction changeante ou se coincer au débouché de branche.

La conception des plats de barre doit être dans la quantité suffisante, épaisseur et en juste proportion espacé pour assurer la douceur pour que le porc coure le tuyau principal, et en même temps en n'affectant pas l'écoulement qui a été censé pour traverser la branche. La pratique normale est de s'assurer que l'ouverture dans la canalisation de branche après barres guidées n'est pas plus de 40% du domaine principal de canalisation.

La taille des barres dans la connexion de branche doit être assez petite pour ne pas limiter l'écoulement mais assez grand pour soutenir la pression de l'écoulement.

Pour assurer la douceur, les plats de barre doivent être un morcellement pour adapter à la courbure de branche. Tous les tranchants, éclaboussures et burs sont exigés pour être enlevés. Cette douceur du processus pigging est importante pour protéger le capteur du porc contre des dommages.

Référez-vous à Shell DEP 31.40.10.13 - le schéma 4 de GEN ci-dessus ; la quantité des plats de barre commencent par deux (2) morceaux et augmentations comme identification de l'augmentation de branche.

Les plats de barre idéalement seront équidistants.

Pour une plus grande pièce en t (taille 14 pouces et ci-dessus), il y aura un plat de pont au milieu pour soutenir la rigidité de barre quand obtenant frappé par le porc.

Le matériel des plats de barre utilisés généralement les mêmes que le matériel de pièce en t pour la soudabilité.

La technique normalisée est d'éviter la soudure du guide que les barres directement sur le haut-effort ont concentré des secteurs du cou d'extrusion. Des extrémités de barre doivent être usinées pour adapter la branche.

Des réparations de soudure sur le métal de base est interdites.
