Garniture ondulée ASME B16.9 DN15 - DN1200 WP316L en métal en métal pour le produit chimique

Garniture ondulée ASME B16.9 DN15 - DN1200 WP316L en métal en métal pour le produit chimique

Spécifications :

1.Products sont manufacturés selon toutes les normes appropriées de garniture aux désignations de bride de costume : ASME B 16,20, ASME B 16,5, BS1560, ASME B 16,47 A (b), en 1092 des BS, DIN, JIS, et N-F, etc.

corde 2.Color comme ASME B 16,20 sur demande.

Normes de produit :

Notre production est conformément aux normes d'ASME B 16,20, de MSS SP-44, d'api 605, de DIN, de JIS, de JPI, des BS 1560, de JG/de T, de gigaoctet/T, hectogramme, SH, etc. Ou des produits peuvent être adaptés aux besoins du client selon les conditions de costume. Veuillez fournir les dessins spécifiques si la garniture est utilisée dans l'échangeur de chaleur avec des nervures.

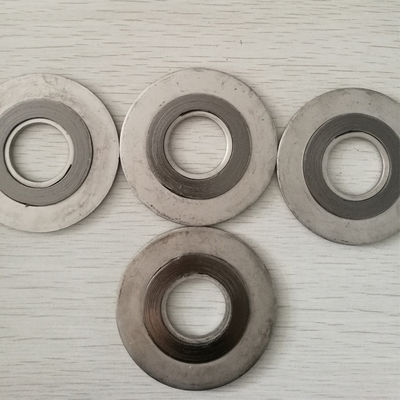

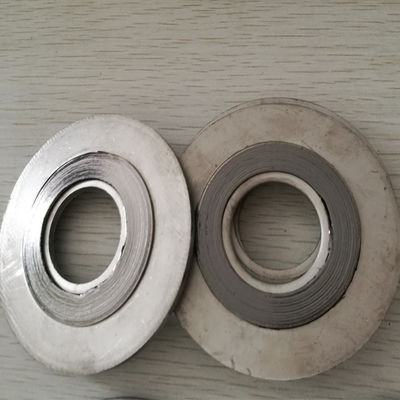

TYPE DE GARNITURE EN SPIRALE DE BLESSURE :

la blessure en spirale gasekest, ont 4 types :

Commutateur - Type de base

Le type de construction de base sans anneau externe et intérieur solide est renforcé avec plusieurs plis de métal avec
remplisseur pour donner une plus grande stabilité et de meilleures caractéristiques de compression. - Approprié à la langue et à la cannelure, mâle
et femelle ou cannelé aux ensembles plats de bride de visage.

SWI - Type intérieur d'anneau

L'anneau intérieur solide en métal agit en tant que bouchon de compression. Pour empêcher l'accumulation des solides, réduisez
l'écoulement turbulent des fluides de processus et réduisent au minimum l'érosion. La garniture est entre la bride ennuyée et l'intérieur
diamètre. L'espace annulaire est rempli par l'anneau intérieur solide en métal. - Approprié au tuyau masculin et femelle bride.

SWC - Type externe d'anneau

L'anneau externe solide localise exactement la garniture sur le visage de bride pour donner la force radiale supplémentaire à
empêchez l'éruption de garniture et agissez en tant que limiteur de compression. En cas d'installer l'anneau externe, il est très facile
pour installer la garniture pour brider visage parce que l'extrémité de l'anneau externe touchera aux boulons - appropriés pour l'usage avec l'appartement
visage et brides augmentées de visage.

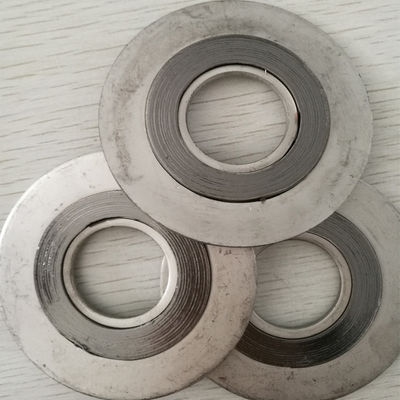

SWCI - Type intérieur et externe d'anneaux

Un anneau intérieur et un type externe garniture d'anneau donneront une compression supplémentaire limitant le bouchon pour la garniture intérieure
et côté externe. Il empêchera la corrosion sur le visage de bride à l'espace annulaire. - Approprié pour l'usage avec le visage plat
et les brides augmentées de visage et spécifique pour le service de haute pression/température - classez 900LB et en haut ou où
les médias corrosifs ou toxiques sont présents.

Structure :

bande 1.Metal : la bande traitée en métal a la bonnes élasticité et récupération. Elle fournit le remplisseur assez de résistance à la traction.

2.Filler : la présente partie est le principal organisme de la garniture et le matériel différent est employé dans différentes conditions

anneau 3.Centering : l'anneau de centrage n'entre pas en contact direct avec le fluide contenu. Il est normalement fait de plat d'acier au carbone et d'électro ou peint pour éviter la corrosion. D'autres matériaux sont disponibles sur demande.

anneau 4.Inner : l'anneau intérieur est employé pour éviter la compression excessive due à l'effort élevé d'allocation des places dans le service à haute pression et il est également employé pour réduire la turbulence dans le secteur de bride. Il est normalement fait du même matériel que la bande métallique de garniture.
