| Lieu d'origine: | La Chine/Japon/Allemagne |
|---|---|
| Nom de marque: | TOBO/TPCO/TISCO/VALIN/METAL |
| Certification: | ISO/PED/TUV/SGS/LR/BV |
| Numéro de modèle: | garniture plate ; garniture plate d'anneau ; garniture plate en métal ; garniture blanche comprimée |
| Quantité de commande min: | 1PC |
| Prix: | 0.1USD |
| Détails d'emballage: | CAS DE PLY-WOODEN |
| Délai de livraison: | 3-15WORKDAYS |
| Conditions de paiement: | Western Union, MoneyGram |
| Capacité d'approvisionnement: | 3000000pcs/year |
| Nom du produit: | garniture d'acier inoxydable | Numéro de modèle: | garniture de l'acier inoxydable 316 |
|---|---|---|---|
| Standard ou non standard: | la norme | la norme: | En 1514-4 de DlN |
| Mettre en évidence: | garniture d'acier inoxydable,Garniture plate d'anneau |
||

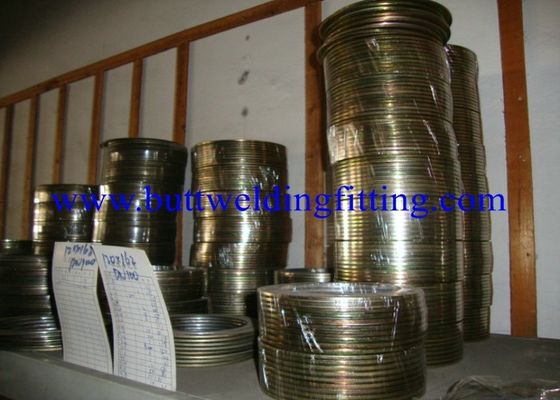

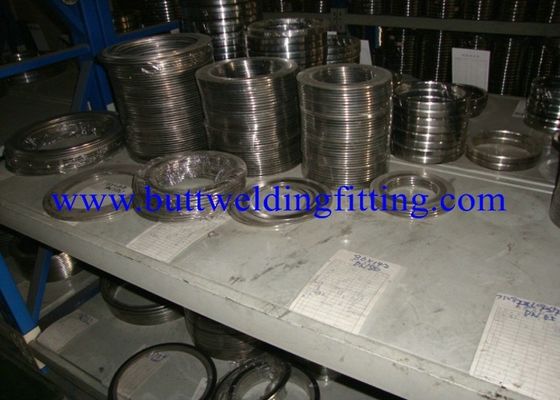

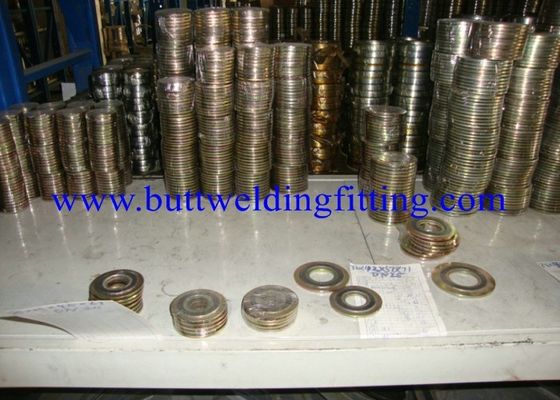

La garniture en spirale d'acier inoxydable de garniture de blessure, 321 a ridé la garniture plate d'anneau de la garniture 1,4541 en métal ; Garniture plate en métal
Garniture ondulée en métal
1. Matériel : SS321 SS304, SS316, CS, graphite
2. la température fonctionnante (maximum) : 650degree C
3. pression d'utilisation : 6.4~16.0Mpa
Le métal a ridé la garniture remplie de graphite
La garniture ondulée est faite de plat métallique plat usiné avec la surface ondulée ou ridée dans l'angle de 90 degrés.
La garniture ondulée avec les anneaux intérieurs et externes ou la garniture composée attachée avec le graphite ou la feuille flexible de téflon sont disponibles selon le lieu de travail et la condition.
Applicable à l'emplacement à haute pression et à hautes températures. Fonction de résistance, stable et fiable à la corrosion forte de cachetage.
La température fonctionnante (maximum) : pression d'utilisation 650°C : 6.4~16.0Mpa
Dimensions pour la garniture ondulée (CMG) en métal pour adapter à des brides d'ASME B16.5
|
Matériel de noyau |
Max. Temperature |
|
|
|
Acier inoxydable |
1000-1600°F535-870°C) |
|
|
|
Acier de Carbob |
800°F425°C |
|
|
|
Laiton |
500°F260°C |
|
|
|
Cuivre |
600°F315°C) |
|
|
|
Aluminium |
800°F (425°C |
|
|
|
Monel |
1500°F (815°C |
|
|
|
Nickel |
1400°F760°C |
|
|
|
Inconel |
2000°F1100°C |
|
|
|
Parement du matériel |
Max. Temperature |
Pression à la température ambiante |
|
|
|
|
Min.Mpa (livre par pouce carré) |
Max.Mpa (livre par pouce carré) |
|
Graphite flexible |
500°C932°F |
17 (2500 |
500(72500) |
|
Feuille de Non-amiante |
400°C752°F |
233300 |
500(72500) |
|
PTFE |
260°C500°F |
172500 |
500(72500) |
Garnitures ondulées en métal de dimensions pour adapter à en 1514-4 de DlN
Avantages :
1- force et conduction thermique mécaniques exceptionnelles
2- capable de résister à des hautes températures
3- Là aer presque aucune limitations concernant la taille
4- la construction solide fournit la stabilité même pour de grands diamètres et assure la manipulation et l'installation sans problèmes.
Meterials pour le métal et les garnitures ondulées en métal :
| Matériel | ASTM | Matériel DIN non. |
| Acier à faible teneur en carbone | Fer mou | 1,1003 |
| Acier inoxydable | AISI 304 | 1,4301 |
| Acier inoxydable | AISI 316 | 1,4401 |
| Acier inoxydable | AISI 321 | 1,4541 |
| Acier inoxydable | Ti d'AISI 316 | 1,4571 |
On s'avérera que la garniture ondulée en métal est fiable et rentable pour l'applicable sur la bride et les têtes où le chargement de boulon est suffisant. Leur principe d'opération est basé sur différents degrés de dureté des matériaux adjacents. L'effet de cachetage est produit par la charge constante à laquelle une garniture est exposée. Ils sont employés dans les applications, qui exigent la force, la conduction thermique, aussi bien que la résistivité mécaniques de teperature et de corrosion. Ils peuvent être classifiés dans les types plats, dentelés et ridés, et sont particulièrement utiles quand la compressibilité n'est pas un facteur ou et où la suffisamment de force de fixage est avaible. Metal force mechanial de featuire de garnitures une plus grande, un meilleurs transfert de chaleur et résistant aux températures et à des pressions plus élevées, et peut offrir des avantages par rapport au type plaqué garnitures dans certaines applications.
Les garnitures ondulées en métal avec la couche douce douce des deux côtés sont utilisées dans les applications à basse pression dans des conduits de fumée de grand diamètre à températures élevées. L'utilisation des garnitures ondulées élimine le problème de la manipulation difficile avec le largen sur des garnitures en métal utilisées dans ces applications. Elles conviennent aux tuyaux de gaz et aux couvercles de valve, ou partout où des acides, les pétroles et les produits chimiques sont trouvés. Elles peuvent être employées à de plus basses pressions et à des températures élevées.
Meterials pour le métal et les garnitures ondulées en métal :
| Matériel | ASTM | Matériel DIN non. |
| Acier à faible teneur en carbone | Fer mou | 1,1003 |
| Acier inoxydable | AISI 304 | 1,4301 |
| Acier inoxydable | AISI 316 | 1,4401 |
| Acier inoxydable | AISI 321 | 1,4541 |
| Acier inoxydable | Ti d'AISI 316 | 1,4571 |
Le métal ondulé est couvert de couche de graphite, en céramique ou de PTFE. Une couche de finition supplémentaire est appliquée selon les conditions du milieu d'être scellé. De telles garnitures sont utilisées sur les surfaces d'étanchéité inégales ou tordues, où des matériaux plus élastiques avec une meilleure représentation de cachetage sont nécessaires.
Note : Le métal est de 0,5 millimètres d'épaisseur et le lancement de plissement est 3mm, 4mm ou 6mm selon la largeur des garnitures. L'épaisseur du plissement est approximativement 1mm à 1,5mm, selon la taille de garniture. Le métal ondulé peut être couvert de couches de graphite, en céramique ou de PTFE dans l'épaisseur 0.5mm, 1mm ou 1,5mm.
