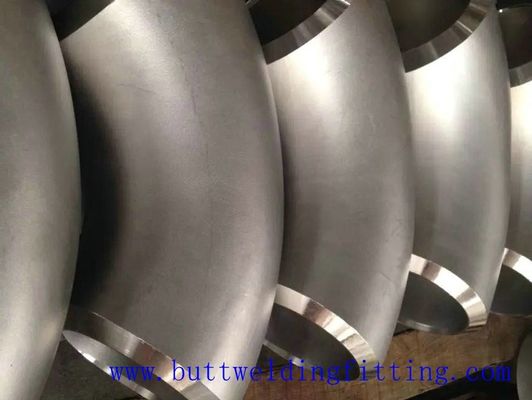

Long acier soudé bout à bout de garnitures d'acier inoxydable de rayon coude 1-72inch de 90 degrés

  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
Lieu d'origine La Chine
Nom de marque Tobo
Certification ISO9001, API,CE
Numéro de modèle Coude
Quantité de commande min 1pcs
Prix USD Depending on quantity
Détails d'emballage CAS OU PALETTE DE PLY-WOODEN
Délai de livraison 10-100 jours selon la quantité
Conditions de paiement T / T, L / C, Western Union
Capacité d'approvisionnement 3,0000pcs par mois
Détails sur le produit
Forme Égal Matériau En acier inoxydable
Taille 1/2 sans couture » à 24" a soudé 24" à 72" Epaisseur SCH10-SCH160 XXS
OD 1-72inch
Mettre en évidence

Garnitures de tube soudées bout à bout

,

soudés bout à bout raccords de tuyauterie
Laisser un message
Description de produit

Long acier soudé bout à bout de garnitures d'acier inoxydable de rayon coude de 90 degrés

Le montage de tuyau soudé bout à bout de l'acier inoxydable 304/304L de Zhitong, le programme 40, est des 90 degrés courts d'un rayon écartent d'un coup de coude pour le sens d'écoulement changeant entre les tuyaux. La connexion soudée bout à bout du coude est taillée pour tenir compte d'un trou sans heurt et d'un meilleur écoulement de fluide. Fait de l'acier inoxydable 304/304L, le contenu plus à faible teneur en carbone de ce montage de tuyau réduit au minimum la précipitation néfaste de carbure pendant la soudure, assurant la résistance à la corrosion. Il répond aux deux 304 normes en acier de force et supplémentaire-basses normes du carbone 304L pour la garantie de la qualité.

Les garnitures de tuyau sont des composants utilisés pour se relier, se terminer, flux de commande, et changement de la direction de la tuyauterie dans beaucoup de différentes industries. En achetant des garnitures de tuyau, examinez la demande, car ceci affectera le type matériel, la forme, la taille et la longévité exigée. Les garnitures sont fileté disponible ou désenfilé, dans beaucoup de formes, de styles, de tailles, et de programmes (épaisseur de paroi de tuyau).

Détail rapide :

· Matériel : Acier inoxydable

· Techniques : Forgé

· Type : Coude

· Connexion : Soudure

· Forme : Égal

· Code principal : Rond

· Taille : 1/2 » - 72"

· Pression : sch10-xxs

· Angle : 22.5°, 30°, 45°, 60°, 90°, degré 180°

· Application : Courant électrique de machines chimiques de pétrole, fabrication du papier, etc.

· Norme : NORME ANSI MSS-SP JISB DIN BS GIGAOCTET D'ASME

· Emballage : dans des points de droit en bois, palettes, ou quant aux exigences des clients

· Rayon : Rayon court, long rayon

· Qualification : API, OIN, CE

· Préparation de surface : Naturel

Description :

1. No. d'article de produit : acier 003fittings-Cosco

2. Le produit ont été principalement employés en pétrole et gaz, usine chimique, centrale, métallurgie, construction navale, etc.

3. Strictement processus de fabrication, sous l'ISO9001 : directives 2008 contral de système de qualité.

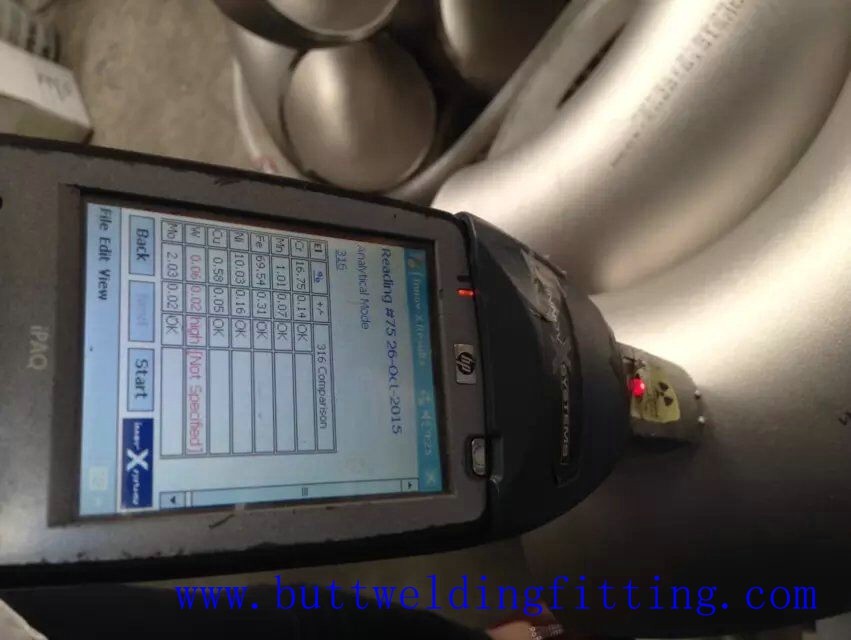

4. Certification de MTC selon EN10204 3.2.1.

5. Repérage : Logo enregistré, nombre de la chaleur, catégorie en acier, norme, taille

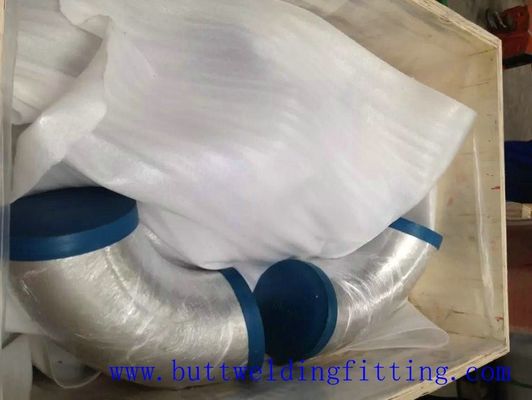

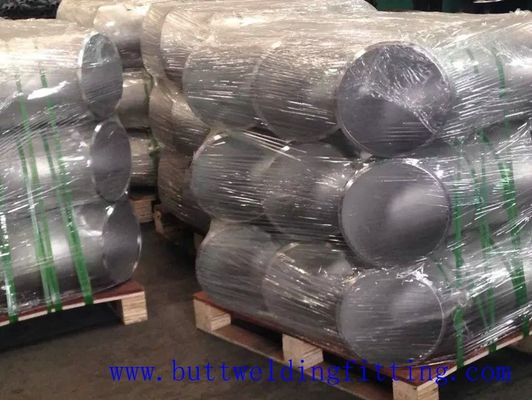

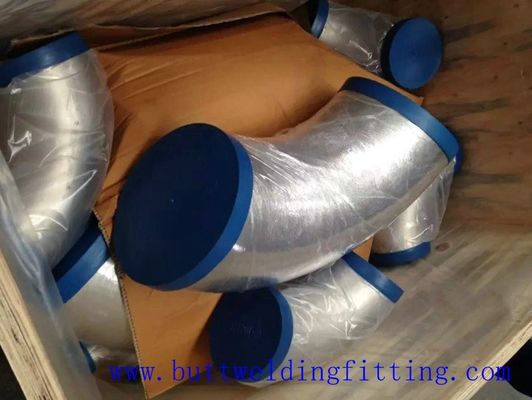

6. Emballage : Boîte en bois ou palette en bois.

7. Code de H.S : 73072300

Produit Coude
Type

Long ou court rayon.

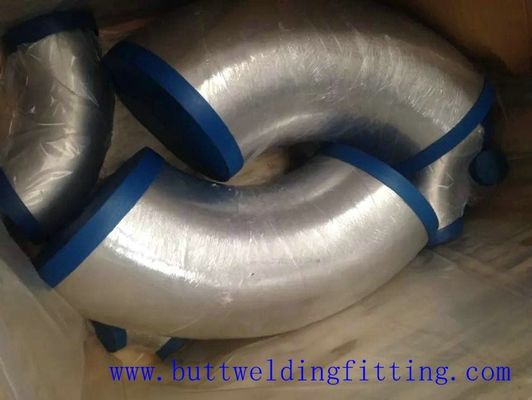

22.5°, 30°, 45°, 60°, 90°, degré 180°,

Le coude de soudage bout à bout, pièce forgéee a fileté le coude, coude de rue.
Taille

Soudage bout à bout

DN : DN10~DN 1200

POIDS : SCH10-XXS

Forge

DN : DN10~DN150

Classe de pression : 150LBS~10000LBS

Standard

NORME ANSI B16.5, B16.11, B16.3,

ASTM A234/A234M, ASTM A403/A403M, ASTM A420/A420M, ASTM A182/A182M, DIN2605, JIS B2311, JIS B2312. HECTOGRAMME, GIGAOCTET, SH, HGJ, JB, NORME ANSI, JIS, DIN

Matériel

A105, WPB, WPC, WP1, WP12, WP11, WP22, WP5, WP9, WPR, WP91, WP304, WP304L, WP309, WP310, WP316, WP316L, WP317, WP317L, WP321, WP347, WP348, WPL3, WPL6, WPL8, WPL9, F1, F5, F1
Préparation de surface

PE

Huile antirouille enduite

Galvanisation

Polonais

Revêtement de vernis
Application

Produit chimique

Graisses et engrais

Moulins à cannes et distilleries

Industries cimentières

Construction navale

Industries du papier ;

Pétrole de produits pétrochimiques et transport de gaz naturel ;

Matériel :

Matériel ASTM Acier au carbone (ASTM A234WPB, A234WPC, A420WPL6.

Acier inoxydable (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti,

00Cr19Ni10,00Cr17Ni14Mo2, ect.)
Acier allié : A234WP12, A234WP11, A234WP22, A234WP5,
A420WPL6, A420WPL3
DIN Acier au carbone : St37.0, St35.8, St45.8
Acier inoxydable : 1,4301, 1,4306, 1,4401, 1,4571
Acier allié : 1,7335, 1,7380, 1,0488 (1,0566)
JIS Acier au carbone : PG370, PT410
Acier inoxydable : SUS304, SUS304L, SUS316, SUS316L, SUS321
Acier allié : PA22, PA23, PA24, PA25, PL380
Gigaoctet 10#, 20#, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo,
12CrMo, 12CrMoG, 12Cr1Mo

Spécifications

Diamètre nominal Diamètre extérieur au biseau Centre à l'extrémité Centre au centre De nouveau au visage
45°Elbow 90°Elbow 180°Elbow
D B A O K
DN NPS Série A Série B

Longtemps

Rayon

Longtemps

Rayon

Short

Rayon

Longtemps

Rayon

 Rayon court

Longtemps

Rayon

 Rayon court
15 1/2 21,3 18 16 38 - 76 - 48 -
20 3/4 26,9 25 19 38 - 76 - 51 -
25 1 33,7 32 22 38 25 76 51 56 41
32 1.1/4 42,4 38 25 48 32 95 64 70 52
40 1.1/2 48,3 45 29 57 38 114 76 83 62
50 2 60,3 57 35 76 51 152 102 106 81
65 2.1/2 76.1(73) 76 44 95 64 190 127 132 100
80 3 88,9 89 51 114 76 229 152 159 121
90 3.1/2 101,6 - 57 133 89 267 178 184 140
100 4 114,3 108 64 152 102 305 203 210 159
125 5 139,7 133 79 190 127 381 254 262 197
150 6 168,3 159 95 229 152 457 305 313 237
200 8 219,1 219 127 305 203 610 406 414 313
250 10 273 273 159 381 254 762 508 518 391
300 12 323,9 325 190 457 305 914 610 619 467
350 14 355,6 377 222 533 356 1067 711 711 533
400 16 406,4 426 254 610 406 1219 813 813 610
450 18 457,2 478 286 686 457 1372 914 914 686
500 20 508 529 318 762 508 1524 1016 1016 762
550 22 559 - 343 838 559 1676 1118 1118 838
600 24 610 630 381 914 610 1829 1219 1219 914
650 26 660 - 406 991 660 1982 1320

Note :

1. Il vaut mieux de ne pas choisir le nombre dans les parenthèses

2. A préféré choisir la série A

　
700 28 711 720 438 1067 711 2134 1422
750 30 762 - 470 1143 762 2286 1524
800 32 813 820 502 1219 813 2438 1626
850 34 864 - 533 1295 864 2590 1728
900 36 914 920 565 1372 914 2744 1828
950 38 965 - 600 1448 965 2896 1930
1000 40 1016 1020 632 1524 1016 3048 2032
1050 42 1067 - 660 1600 1067 3200 2134
1100 44 1118 1120 695 1676 1118 3352 2236
1150 46 1168 - 727 1753 1168 3506 2336
1200 48 1220 1220 759 1829 1219 3658 2440

Poids approximatif :

DN POUCE OD F B 5S 10S 20S 40S 80S 120S
15 1/2 18 21,3 38 16 0,04 0,05 0,05 0,06 0,059 0,063 0,06 0,08 0,08 0,10
20 3/4 25 26,7 38 0,06 0,06 0,07 0,08 0,08 0,09 0,09 0,10 0,13 0,13
25 1 32 33,4 38 16 0,08 0,08 0,12 0,13 0,13 0,135 0,14 0,14 0,18 0,19
32 1.1/4 38 42,2 48 20 0,11 0,13 0,18 0,21 0,21 0,24 0,23 0,26 0,31 0,35
40 1.1/2 45 48,3 57 24 0,16 0,17 0,26 0,28 0,30 0,32 0,33 0,35 0,44 0,48
50 2 57 60,3 76 32 0,28 0,29 0,45 0,47 0,59 0,61 0,62 0,66 0,95 0,90
65 2.1/2 73 76,1 95 40 0,55 0,57 0,80 0,83 0,96 1,1 1,25 1,31 1,72 1,80
80 3 89 114 47 0,80 1,17 1,6 2,06 2,86
90 3.1/2 101,6 133 55 1,08 1,57 2,1 2,74 3,82
100 4 108 114,3 152 63 1,31 1,39 1,01 2,03 2,65 2,87 3,54 3,76 5,13 5,46 6,27 6,68
125 5 133 141,3 139,7 190 79 2,68 2,82 2,87 3,24 3,45 3,41 4,81 5,12 5,06 6,16 6,54 6,47 8,71 9,25 9,14 11,3 12,0 11,9
150 6 159 168,3 165,2 229 95 3,85 4,10 4,03 4,69 4,96 4,87 6,97 7,38 7,24 9,56 10,1 9,95 14,4 15,3 15,0 18,6 19,8 19,4
200 8 219 216,3 305 126 7,15 7,05 9,65 9,53 16,1 15,9 20,4 20,1 31,0 30,5 43,1 42,5
250 10 273 267,4 381 128 13,7 13,2 16,7 16,3 25,8 24,6 36,2 35,4 57,2 56,2 79,7 77,6
300 12 325 323,9 318,5 457 189 23,0 22,6 22,3 26,1 26,0 25,5 36,1 36,0 35,3 55,7 55,5 56,1 95,2 94,8 92,7 133 133 132
350 14 377 355,6 533 221 30,8 29,0 36,9 34,7 60,2 56,7 83,1 78,2 147 138 202 189
400 16 426 406,4 610 253 41,8 39,9 47,7 45,5 78,0 74,3 122 116 211 201 280 267
450 18 478 457,2 686 284 52,9 50,5 60,3 57,7 87,7 83,8 175 167 301 287 422 403
500 20 529 508 762 316 74,2 71,3 84,9 81,5 146 140 242 232 414 398 577 552
550 22 559 838 347 86,3 98,8 169 307 694
600 24 630 610 914 379 122 118 141 137 209 202 379 367 657 638 951 918
650 26 660 991 410 315
700 28 720 711 1067 442 371 366
750 30 762 1143 473 214 264 421
800 32 820 813 1219 506 484 480 663 657
850 34 864 1295 537 542 742
900 36 920 914 1372 568 612 608 914 908
